4.2. Тестирование скс

Представления о структурированных кабельных системах, как правило, идеализированы и многие заказчики считают тестирование излишней и   дорогостоящей процедурой, необходимой только для сертификации. Фактически качество современных систем невозможно обеспечить без 100% контроля, а объективная проверка позволяет устранить как мелкие, так и серьезные недостатки. Открытым остается вопрос- что тестировать в первую очередь - среду передачи или протоколы ?

Долгосрочные гарантии на СКС повсеместно воспринимаются как залог решения проблем на физическом уровне. В действительности, требования сетевых протоколов выше ограничений стандартов СКС. Класс или категория среды передачи не имеют значения, если сеть работает нестабильно. Возможности среды передачи хорошо известны, однако параметры протоколов и сам факт несогласованности стандартов остаются в тени.

В большинстве случаев тестирование СКС включает только часть канала. Как правило, это базовая линия, состоящая из фиксированного кабеля с разъемами на концах. Однако работа сети зависит от параметров канала, обеспечивающего передачу сигналов между двумя терминальными устройствами. Точки подключения активного оборудования и кабелей внешних служб называются интерфейсами СКС. Интерфейсы СКС не совпадают с интерфейсами тестирования (рис. 10). Во-первых, точка консолидации (ТК), предназначенная для удобства организации рабочих мест в открытых офисах, не является интерфейсом СКС, так как стандарты не предусматривают подключение оборудования к ТК. Во-вторых, параметры гибких кабелей измеряют в составе канала, что исключает коммутационные панели магистрального канала с четырьмя разъемами в качестве портов подключения измерительного оборудования.

Внастоящее время стандарты определяют две модели канала: подключение и коммутация.Второе издание ISO/IEC 11801предусматривает четыре модели канала: подключение, коммутация, подключение с точкой консолидации (ТК) и коммутация с ТК (рис.11).

Рис.10 . Интерфейсы СКС и интерфейсы тестирования

Как уже указывалось, на долю горизонтальной подсистемы приходится подавляющее большинство электропроводных кабелей. В магистралях телефонная и информационная подсистемы разделены, а в горизонтальной подсистеме интегрированы, поэтому все линии должны соответствовать самым строгим требованиям современных приложений.

В настоящее время длина фиксированных кабелей горизонтальной подсистемы не должна превышать 90 метров, а гибких - 10 метров, при этом существует различие в стандартах.  В новых редакциях стандартов на СКС длина фиксированных линий будет определяться по формулам, различным для каждого класса среды передачи и каждой модели канала. Проектировщики должны будут использовать общий бюджет затухания канала и определять длину фиксированных кабелей, исходя из требуемой длины абонентских и переходных кабелей. Например, модель "подключение" класса D с абонентскими кабелями 23 метра и сетевыми 2 метра будет ограничена величиной 71 метр, а фиксированные кабели - 46 метров. Измерение параметров стационарной линии при этом не имеет практического значения. В результате применения новых стандартов  доля тестируемых каналов будет возрастать.

Если длина каналов значительно меньше предельно допустимой, тестирования линий будет достаточно. Каналы более сложных моделей и линии предельной длины необходимо проверять не просто на соответствие стандартам среды передачи, но и требованиям протоколов.

АК - абонентский кабель, КК - коммутационный кабель, СК - сетевой кабель,

ПК - переходный кабель, ТР – телекомм. разъем, ТК - точка консолидации,

РП - распределительная панель, КП - коммутационная панель

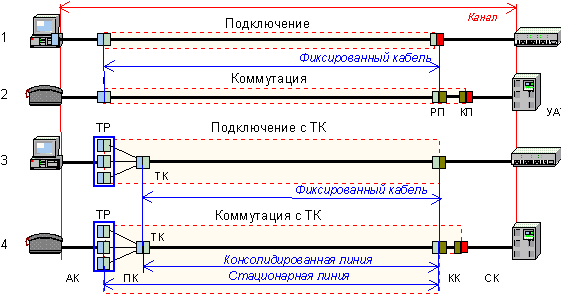

Рис.11. Модели канала горизонтальной подсистемы

Что касается протоколов, то среда передачи локальных сетей должна обеспечить работу протоколов с коэффициентом ошибок (BER - Bit Error Rate) не более 10-10. Для этого мощность сигнала и его превышение над мощностью шумов  для рабочих пар в эффективной полосе частот должно быть в пределах значений, определенных для каждого протокола. Следует обратить внимание на то, что полоса частот важнейших приложений превышает частотный диапазон СКС. Для ATM-155 требуется 155 МГц, для 1000Base-T - 125 МГц, а  категория 5 / класс D обеспечивают всего 100 МГц.

Стандарты СКС допускают серьезный компромисс, определяя заниженный уровень функциональных параметров. Следует учесть, что стандарты задают значения соотношения сигнал/шум линии (канала) для максимальной длины и для худших пар. В большинстве случаев проблем не возникает, благодаря меньшей длине, резерву линий и отдельных пар, однако при проведении стандартного тестирования совершенно не очевидно, как будут работать приложения.

Если параметры протоколов известны, убедиться в соответствии можно, анализируя результаты измерений, но не всякие результаты измерений позволяют это сделать. Только тестирование по дополнительно заданным параметрам сетевых протоколов позволяет достоверно подтвердить тот факт, что резерв параметров достаточен для бесперебойной работы приложений.

В последнее время производители полевых тестеров включают требования приложений в программное обеспечение приборов. В частности, в табл.4. приведены требования протоколов, внесенных в программное обеспечение в прибора WireScope 155 (компания ITT NS&S, Великобритания).

Таблица 4. Требования сетевых протоколов к среде передачи

Протокол

Полоса частот, МГц

Контакты:

Сигнал/ шум, SNR, дБ

Перекр. нав., NEXT, дБ

Затухание, Att, дБ

Сдвиг, Scew, нс

1000Base-T

1 - 128

4,5 - 1, 2 - 3, 6 - 7,8

19

Кат 5

Кат 5

50

100Base-TX

1 - 80

3,6 - 1,2

17

-29

-20



100VG-AnyLAN

1 - 100

3,6 - 4,5

17

-29

-13



ATM-155

1 - 155

1,2 - 7,8

16

-27,5

-24



ATM-51

1 - 16

1,2 - 7,8

16

-19,5

-14,5



ATM-25

1 - 16

3,6 - 4,5

10

-19,5

-14,5



100Base-T4

1 - 16

4,5 - 1, 2 - 3, 6 - 7,8

13,5

-26

-12,5

50

10Base-T

1 - 16

3,6 - 1,2

14,5

-26

-11,5



TR-16, Active

1 - 20

3,6 - 4,5

14

-30

-16



TR-16, Passive

1 - 20

3,6 - 4,5

15,5

-34,5

-10



TR-4, Active

1 - 10

3,6 - 4,5

17,5

-36,5

-10



TR-4, Passive

1 - 10

3,6 - 4,5

17,5

-36,5

-19
