Ф
едеральное
агентство морского и речного транспорта.
Федеральное государственное бюджетное образовательное
учреждение высшего образования.
ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
МОРСКОГО И РЕЧНОГО ФЛОТА
Имени адмирала С.О.МАКАРОВА
ИНСТИТУТ ВОДНОГО ТРАНСПОРТА
Кафедра судостроения и энергетических установок
Отчет по производственной практике (1 часть)
Тема: «Получение навыков работы в системе Cadmatiс outfitting и eBrowser»
Выполнила: студентка группы СМ-31 Емельянов Е.С.
Проверила: Афанасьев М. П.
Санкт-Петербург
2023
Содержание
Настройка проекта 3
Создание рабочего пространства 3
Переход к рабочей области 3
Создание области для Plant Modeller 3
Создание области для трубы 4
Определение пределов области проектирования 4
Определение видов 5
Упорядочивание видов 5
Копирование насоса 6
Трубопровод 01 6
Трубопровод 02 8
Трубопровод 03 9
Трубопровод 04 10
Трубопровод 05 13
Трубопровод 06 14
Трубопровод 07 15
Трубопровод 08 16
Трубопровод 09 17
Трубопровод 10 18
Трубопровод 11 19
Трубопровод 12 20
Трубопровод 13 21
Трубопровод 14 22
Создание клапанов 24
Создание вентиляции 26
Создание ниппелей 28
Настройка проекта
Для создания проекта: «Создать проект» > «Базовая установка» . Запустите рабочий стол CADMATIC и найдите папку проекта: F:/WSP/.
Создание рабочего пространства
Прежде чем создавать новое рабочее пространство, убедитесь, что вы не выбрали никаких значков.
Сделайте следующее:
Выберите Object > Create Workspace.
Выберите папку по умолчанию.
Чтобы создать имя для рабочей области, используйте свое имя для входа.
Папка является личным хранилищем различных областей дизайна и другой информации о проекте.
Переход к рабочей области
Перейти к рабочему пространству можно двумя способами:
Дважды щелкните значок рабочей области.
Щелкните значок рабочей области и выберите Object > Open.
Создание области для Plant Modeller
Прежде чем создавать область для Plant Modeller , убедитесь, что вы не выбрали никаких значков.
Сделайте следующее:
Выберите Object > Create Area for > Plant Modeller.
Назовите пространство по своей фамилии.
Нажмите Done, чтобы принять свойства по умолчанию для области Plant Modeler .
Теперь новая папка (Trainee_ARL.pm в этом примере) создается как подпапка для рабочей области. Если вы создаете области для программ Diagram и Pipe, также создаются папки *.pd и *.pi.
Создание области для трубы
Прежде чем создавать область для изометрии трубопроводов и катушек , убедитесь, что вы не выбрали никаких значков.
Сделайте следующее:

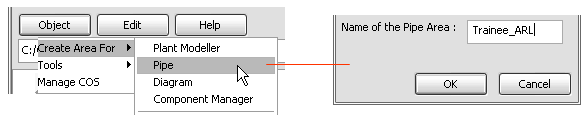

На рабочем столе CADMATIC выберите Object > Create Area for > Pipe.
Назовите пространство по своей фамилии.
Щелкните Done, чтобы принять свойства области по умолчанию.
Запустите Plant Modeller
Вы можете запустить область Plant Modeler двумя способами:
Дважды щелкните значок области, чтобы запустить Plant Modeller .
Щелкните значок области и выберите Object > Plant Modeller.
Определение пределов области проектирования
Первое, что вам нужно сделать после запуска Plant Modeller , это определить границы области проектирования.
Измените пределы области дизайна в соответствии с вашей рабочей областью. Вам нужно только изменить координаты минимума и максимума X. Координаты Y и Z одинаковы во всех областях.
См. рисунок выше, чтобы определить координаты X в соответствии с рабочей областью. Для области HH координаты X равны от 42100 до 48100. Координаты Y равны -7000 и 7000 , а координаты Z равны -2000 и 7000 в каждой области.
Сделайте следующее:
Введите в поля значения, показанные на картинках.
Нажмите Apply & Save.
Определение видов
Вид — это окно, в котором вы можете работать. Вид определяется как поле перед вами, где вы можете видеть все, что находится в пределах этого поля.

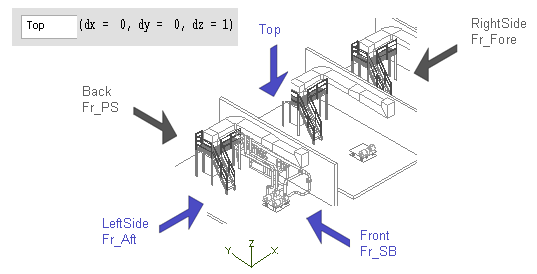

Диалоговое окно Create Default View открывается автоматически при запуске. Вы можете глобально определить направление взгляда и пределы для каждого вида. Направление просмотра задается с помощью оси координат, поэтому, например, вид сверху имеет направление взгляда ( 0,0,1 ), что означает, что вы смотрите на модель с направления положительной оси Z.
В этом учебном проекте вы будете использовать представления Top , Front , LeftSide и Axo1 в Plant Designing или представления Top , Fr_SB , Fr_Aft и Axo1 в ShipBuilding . Вид Axo1 затенен и определяется двумя углами.
Сделайте следующее:
Выберите виды Top , Front , LeftSide и Axo1 в Plant Designing или виды Top , Fr_SB , Fr_Aft и Axo1 в ShipBuilding .
В поле View Limits выберите Design area limits.
