5 Сурет. Бағаналы көпірлі кранның сұлбасы

Барабаннан 15 арқан тармағының бiрi 11-12 блок арқылы өтедi және нүктеге 16 бекiнедi. 3 арқан барабанның астынандағы тармаққа, ал екiншiсі 11 нүктеге 23 бекiнедi. 15 арқанның тармақтары барабанның айналуында 11 сағат тiлi бойынша жоғарғысы барабанға оралады, төменгiсі шумақталады

Бұл арқалықта 14 оңнан солға жылысады. Арқалық 11ден барабанның айналуында сағат тiлiне қарсы солдан оңға жылысады. 14 арқалықтың қозғалыс бағыты 5 бұрма кранды металлоконструкцияға бекiтiлген 13 және 20 және төрт көлденең роликтермен және төрт тiк роликтермен 21 қамтамасыз етiледi. 5 кронштейндегi металқұрылымның жоғарғы бөлiгіне 10 консоль кранның айналу тетігі 9 бекiтілген. 8 бұл тетiктiң цилиндрлiк шестернясы, тiк өстер консоль кранның айналу 7 жылжымайтын тiстің тәжісімен әрекеттесе бұралады. 7 тәж бағананың астында 1 бекiтілген ( 3 суретті қара).

Магниттi крандар. Магниттi крандар (6 сурет) ферромагнитті материалдарды көтеруге және тасымалдау үшін қолданылады.

6 Сурет. Магнитті көпірлі кран

Бұл крандар жүк таситын электромагниттермен, iлмек салпыншағымен немесе көпiр туралы ұзына бойына немесе көлденең бағыт орналасқан траверстермен жабдықтаған. Кең таралған жапырақ бiр қабырғалы бас арқалықтары бар металлоконструкция және қосалқы фермалар, сонымен бiрге шаршауды биiк кедергi ие болатын екi арқалықты қорапты конструкциялар болып табылады. Магниттi кран орын ауыстыратын тетiгi бар көпiрден тұрады, көтергiш магнит және кабина, бiр көтеру және орын ауыстырудың көпiр металлоконструкция iлiп қойылатын тетiгi бар бiр немесе екi арбаларынан тұрады.

Жүк көтеру электромагниттер. Жүк көтеру электромагниттер дөңгелек және тiктөртбұрышты пішінді болып келеді. Сериялы шығарылатын дөңгелек электромагниттердiң диаметрi 1600 мм-ден аспайды. Тіктөртбұрыш магниттерінің диаметрі 730х1200 мм құрайды.

7 Сурет . Домалақ пішіндегі жүккөтергіш электромагниті

Тiк төртбұрышты форманың жүктерiн көтеру үшiн ПМ топтаманың тiк төртбұрышты магниттерiн қолданады.

Арба және кабелдiк барабан. (8 сурет) магниттi көпiрлі кранның арбашасында көтерілу механизмі 3 және жылжымалы механизм 4 орнатылған. Магниттi крандар және көтерудi олардың тетiгiнiң ерекшелiгi 1 кабелмен электромагнитке 2 түсетiн 5 кабелдiк барабанды бар болу болып табылады. Кабелдiк барабанды қолдану өйткенi көтерудi үлкен биiктiктiң жанында қажеттi.

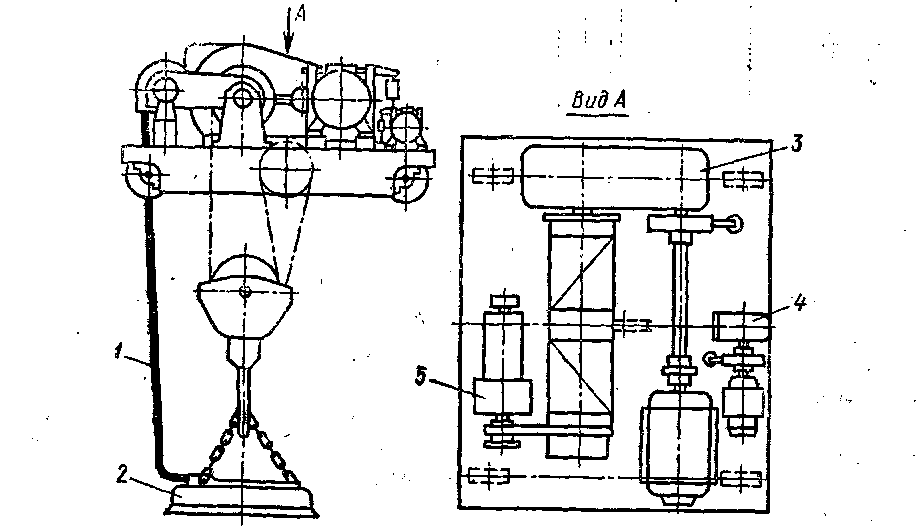

8 Сурет. Магнитті көпір кранды арбаша

(9 сурет) 8 кабелдiк барабан шынжырлы берілістің көмегімен көтерілу механизмін айналу барабанынан 1 алады. 2 және 4 тiзбектi берiлiстiң жұлдызшалары шынжырлармен қамтиды; 2 жұлдызша 10, iшкi дисктерi фрикциялық муфтасын сыртқы дискiмен 4 жұлдызшасы 8 кабелдiк барабанды бiлiк туралы айнала аладуға тұйықтаған көтерудi 1 тетiктiң барабан бiлiгiнде жазып қойған.Фрикциялық муфтаның iшкi дисктерiнiң айналуы кабелдiк барабанды бiлiкке екi жиiрек 5 және 6 тұратын жұдырықша муфта арқылы берiледi. 5 муфтаның жылжымалы бөлiгi тағайындау кабелдiк барабан топырлап бағдарлаушы шпонканы немесе басқа құрылым арқылы сол байланған. Жұдырықша муфтаны 5 муфта жылжымалы бөлiктi жағдай құқықтың жанында қолдан қосады бөлiп тастаған және кабелдiк барабанды бiлiк жүктi көтеруде айналмайды; кабелдiк барабанды бiлiкке 8 көтергiш барабанның айналуы сол оның жағдайында берiледi. Кабелдiк барабан жұмыс iстегенде магниттерсiз iлiктiруден жұдырықша муфтаны шығара бөлiп тастайды. 8 кабелдiк барабан сақиналық ток қабылдағышы бар бiр бiлiкте 7 орнатылған. Кабел айналмалы аздап сақиналық ток қабылдағыштармен тұйықтаған. Орауды бiр қалыпты адыммен е бiр жiкке барабанға кабелдiң қалауын бұранда бойынша 12 жылысқан 11 кабель төсегiш өндiрiп алады. Айналу кабелдiк барабаннан бұрандаға 9, 13 тен тiстi берiлiс арқылы берiледi. Кабелдiк барабанды ерiксiз келтiруде фрикциялық муфта ретсiз кездейсоқ жүктеулерден кабелдi қорғау үшiн арналған.
