- •Методы
- •В самом начале 1896 года
- •Природа рентгеновских спектров.
- •Получение рентгеновского излучения
- ••Рентгеновские лучи возникают всегда, когда движущиеся с высокой скоростью электроны тормозятся материалом анода.
- •спектры испускания (эмиссионные Р. с.) и поглощения (абсорбционные Р. с.) рентгеновского излучения. В
- •Спектр излучения рентгеновской трубки - первичного рентгеновского излучения - является наложением характеристического Рентгеновского
- •1. Когерентное рассеяние. Эта форма взаимодействия происходит, когда
- •Тормозное рентгеновское излучение
- •Характеристическое рентгеновское излучение
- •Мозли измерил частоты рентгеновских переходов для 33 элементов.
- •Генри Гвин Джеефрис М оезли (англ. Henry Moseley) — английский физик, один из
- •Схемы процессов, лежащих в основе методов спектроскопии a) атомно-
- •По своему принципу рентгеновские методы делятся на
- •Рентгеноабсорбционный анализ
- •В эмиссионных методах для получения спектров необходим предварительный перевод атомов в возбужденное состояние.
- •рентгенофлуоресцентный анализ основан на том, что при возбуждении у атома удаляются электроны из
- •это механизм освобождения атома от избыточной энергии, полученной при ионизации, путем испускания рентгеновского
- •Оже-эффект открыл П. Оже в 1923; для аналит. целей впервые его использовал Дж.
- •При бомбардировке поверхности материала электронами с энергией, достаточной для ионизации одной из внутренних
- •Схема процесса Оже-эмиссии
- •Эта разница в энергии может распределиться по разным каналам. С одной стороны, в
- •Вероятность испускания Оже-электронов и рентгеновской флуоресценции в зависимости от атомного номера
- •Схема возбуждения рентгеновской флуоресценции
- •Электронная спектроскопия для химического анализа
- •СИГБАН Кай Манне Бёрье Сигбан (Siegbahn Kai Manne Borje) (20.IV.1918
- •Электронный спектрометр для химического анализа PHOIBOS 150 MCD, производства компании «SPECS», Германия
- •Типовые объекты исследования:
- •классифицируется
- •Особенности оптических характеристики веществ в рентгеновском спектральном
- •Схема рентгеновского спектрометра с вогнутой дифракционной решёткой
- •К - кристалл-анализатор, остальные обозначения см. на предыдущем рис.
- •обозначения те же
- •Счетчики Гейгера-Мюллера - самые распространенные детекторы (датчики) ионизирующего излучения.
- •Обратный процесс - возвращение газовой среды в ее исходное состояние в так называемых
- •Применение рентгеновского излучения в медицине
- •Цифровая флюорография (предоставлена НИПК "Электрон").
- •(Радиография рентгеновских лучей.
- •В третьем поколении КT используется новый принцип. Широкий пучок рентгеновских лучей в форме
- •БЛАГОДАРЮ ЗА ВНИМАНИЕ!
Электронный спектрометр для химического анализа PHOIBOS 150 MCD, производства компании «SPECS», Германия
Фотоэлектронный спектрометр предназна
чен для исследования состава и состояния элементов в приповерхностном (5-40
Å) слое твердого тела.
Функциональные
возможности
спектрометра
Получение
рентгеновских
фотоэлектронных
спектров,
ультрафиолетовых
фотоэлектронных спектров, Оже- электронных спектров, а также спектров
Типовые объекты исследования:
Углеродные нанотрубки, нанопорошки, тонкие пленки, комплексы переходных металлов, полимеры, композиционные материалы.
Спектр валентной полосы серебра
Спектр Ag4f металлического серебра
классифицируется
по способу разложения излучения в спектр
типу рентгеновского источника
способу регистрации излучения.
Особенности оптических характеристики веществ в рентгеновском спектральном
диапазоне
Низкая поляризуемость по сравнению с более ДВ-диапазонами спектра
Значительное фотопоглощение, связанное с большой вероятностью фотоэффекта, при котором рентгеновский квант выбивает один из внутренних электронов атома
Схема рентгеновского спектрометра с вогнутой дифракционной решёткой
G - дифракционная
решётка; S - щель; I - источник излучения; f- фокальная окружность; О' - её центр; О - центр окружности, по которой изогнут кристалл, или центр вогнутой дифракционной решётки; D - детектор; l1, l2 -
дисперсионные лучи (l2 > l1)·
К - кристалл-анализатор, остальные обозначения см. на предыдущем рис.
обозначения те же

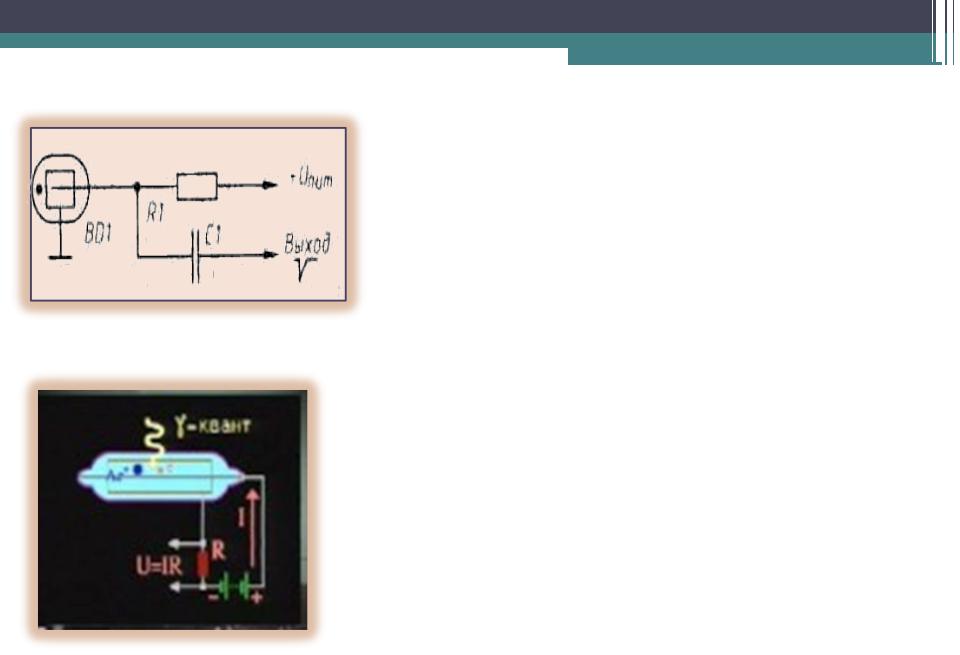

Счетчики Гейгера-Мюллера - самые распространенные детекторы (датчики) ионизирующего излучения.
К |
электродам |
прикладывают |
высокое напряжение U ( см рис.), которое само по |
||
себе |
не вызывает |
каких-либо разрядных |
явлений. В этом состоянии счетчик будет пребывать до тех пор, пока в его газовой среде не возникнет центр ионизации - след из ионов и электронов, порождаемый пришедшей извне ионизирующей частицей. Первичные электроны, ускоряясь в электрическом поле, ионизируют «по дороге» другие молекулы газовой среды, порождая все новые и новые электроны и ионы. Развиваясь лавинообразно, этот процесс завершается образованием в межэлектродном пространстве электронно-ионного облака, резко увеличивающего его проводимость. В газовой среде счетчика возникает разряд, видимый (если баллон прозрачный) даже простым глазом.
