Устойчивость каркаса, кроме того, обеспечивается устройством связей. Горизонтальные и вертикальные крестовые связи устанавливают в крайних панелях и у деформационных швов, а в плоскости ригелей поперечных рам – распорки.

Ограждающими конструкциями фонарей являются продольные и торцевые стены, покрытие и заполнение световых или аэрационных проемов.

Аэрационные фонари применяют в производственных зданиях с большими тепловыделениями газов, дыма и пыли. По своей конструкции они аналогичны светоаэрационным фонарям и здесь не рассматриваются.

Зенитные (световые) фонари (рис. 3.56) из оргстекла выполняются в точечном (купол) и протяженном (своды) варианте. Они позволяют равномерно и активно освещать естественным светом расположенные под ними помещения. Светопроницаемые купола устанавливаются над отверстиями в плитах покрытия; своды – над отверстием, образованном пропуском плиты.

Фонари состоят из стального стакана трапециевидного сечения, установленного над отверстием в покрытии; деревянной опорной рамы, заведенной в верхнюю часть стакана, и светопроницаемого ограждения в виде двухслойных куполов или сводов. Теплоизоляционные свойства покрытия сохраняются за счет герметизированной воздушной прослойки, расположенной между оболочками из оргстекла.

Стальные стаканы устанавливаются на герметизирующие прокладки и свариваются с закладными или пристрелянными к плитам элементами. Деревянная опорная рама изготавливается из антисептированной древесины. Она прижимает ковер основной кровли к оголовку стакана. Стык накрывается фартуком из оцинкованной стали.

Светопроницаемые элементы из органического стекла опираются на деревянную опорную раму через герметизирующие прокладки из профилированной резины. Они привинчиваются к раме шурупами. Стыки элементов свода уплотняются профилированными прокладками из морозостойкой резины и накрываются дуговыми накладками из оргстекла.

Зенитные фонари бывают глухие и открывающиеся, размером 1,5 × 3,0; 1,5 × 6,0; 3,0 × 3,0; 3,0 × 6,0 м. Зенитные фонари с шириной светового проема 1,5 м выполняются односкатными, шириной 3,0 м – двускатными.

3.10.Перегородки и полы

Впромышленных зданиях перегородки классифицируют:

o по назначению: выгораживающие из общей площади цеха помещения складов, инструментальных кладовых и т.д.; разделительные, разграничивающие и препятствующие распространению шума, газа и других вредностей;

o по расположению в пролете: продольные и поперечные;

oпо функциональным особенностям: стационарные (с постоянным местоположением); сборно-разборные, переставляемые при

97

изменении производственного процесса;

oпо высоте ограждения: на всю высоту помещения или только на часть (в пределах 2,5 – 3,0 м);

oпо ограждающим свойствам: глухие, с проемами, с вставками из светопрозрачного материала или металлической сетки;

o по виду материала: железобетонные, каменные (из кирпича, легкобетонных блоков), из профильного стекла, металлических, асбестоцементных листов, древесно-стружечных плит, водостойкой фанеры;

o по структуре: однородные (сплошные), неоднородные со звукоизоляционной прослойкой;

o по способу возведения: индустриальные (из крупноразмерных элементов), неиндустриальные (из мелкоразмерных элементов).

Перегородки промышленных зданий должны быть прочными, устойчивыми, долговечными, удовлетворять требованиям производственного процесса и быть индустриальными и экономичными.

Кирпичные перегородки устраивают толщиной 120 и 250 мм. Их опирают на фундаментные балки, а при высоте до 4 м – на утолщение в бетонной подготовке пола. Перегородки прислоняют к колоннам каркаса или располагают между ними.

Водноэтажных промышленных зданиях устойчивость перегородок толщиной в полкирпича обеспечивают: колонны стального фахверка, установленные через 6 м; импосты из швеллеров, закладываемые в кладку через 2 - 3 м по высоте; стальная обвязка в местах примыкания к колоннам каркаса.

Вмногоэтажных зданиях кирпичные перегородки опирают на междуэтажное перекрытие и крепят стальной обоймой к колоннам каркаса.

Панельные перегородки примыкают к колоннам каркаса. Панели перегородок имеют толщину 80 мм и изготовляются из тяжелого, легкого и ячеистого бетона, а также из гипсобетона и фибролита в деревянной обвязке. Нижнюю часть перегородок выполняют из панелей, а верхнюю – из асбестоцементных листов. Установленные панели закрепляют сцепом из двух уголков, а швы заделывают цементным раствором.

Перегородки из металлических профилированных листов состоят из стоек, ригелей и двусторонней обшивки со слоем звукоизоляции. Каркас перегородки выполняют из труб прямоугольного сечения, к которому самонарезающими болтами прикрепляют обшивку. Звукоизоляционный слой из минераловатных плит приклеивают мастикой к внутренней стороне обшивки.

Остекленные перегородки имеют каркас из прямоугольных труб и заполнение из стекла и декоративного пластика. Такая конструкция допускает перестановку перегородок в процессе эксплуатации здания.

Сетчатые перегородки состоят из стоек и подвешенных к ним щитов. Стойки из прямоугольных труб устанавливают на пол и закрепляют к анкерным болтам. Такие перегородки служат для выгораживания помещения

98

внутри здания.

Полы. Требования к полам. Элементы полов.

В одноэтажных промышленных зданиях полы укладывают на грунте, в многоэтажных — на перекрытии.

Полы промышленных зданий в зависимости от особенностей технологического процесса должны обладать следующими свойствами:

–повышенной прочностью при механических воздействиях (при движении транспорта, падении тяжелых предметов и т. д.);

–стойкостью при действии высоких температур;

–химической стойкостью при воздействии масел, кислот и щелочей;

–водостойкостью и водонепроницаемостью в цехах с мокрыми процессами;

–диэлектричностью, безыскровостью,

–высокой степенью чистоты, беспыльности, эстетичности,

соответствующей технологическим процессам.

Уровень пола первого этажа должен располагаться выше планировочной отметки территории на 150 мм.

Слабые грунты упрочняют трамбованием или устройством дополнительного слоя щебня.

Многослойная конструкция пола состоит из:

oодежды, воспринимающей все воздействия; толщина этого слоя определяется с учетом характера воздействий и величины нагрузок

на пол, материала и свойств грунта основания;

o подстилающего слоя толщиной от 60 до 250 мм, который устраивается поверх основания для распределения нагрузки на это основание. Тип слоя зависит от вида одежды (для бетонного подстилающего слоя толщина принимается не менее 100 мм, для цементно-песчаного – не менее 60 мм, для булыжного – не менее 120 мм, для гравийного и щебеночного – не менее 80 мм);

oпрослойки – это промежуточный слой, связывающий одежду с подстилающим слоем (прослойка из цементно-песчаного раствора

– 10 - 15 мм, жидкого стекла – 10 - 25 мм, песка – 10 - 15 мм, мастики – 1 - 3 мм);

oстяжки, служащей для выравнивания поверхности элементов пола или для создания дополнительного уклона полу (стяжка из

цементно-песчаного раствора от 20 до 50 мм, ксилолита – 15 мм, бетона – от 20 до 40 мм);

oтепло- и звукоизоляции, уменьшающей передачу тепла и звука в конструкции пола.

Полы со сплошным покрытием.

Бетонный пол (Рис. 3.57, а – е) устраивают в цехах с повышенной влажностью при попадании на пол минеральных масел и щелочей, органических растворителей, при механических воздействиях и высоких

99

температурах. Одежда толщиной 20 - 30 мм из бетона класса В15 - В30, подстилающий слой из бетона класса В7,5 толщиной 100 мм.

Мозаичные полы устраивают в зданиях с требованием высокой чистоты (в лабораториях). Одежду толщиной 20 - 25 мм выполняют из бетона класса В15 - В20 с мраморной или гранитной крошкой.

Цементные и металлоцементные полы устраивают в цехах с транспортом на гусеничном ходу и металлических шинах. Не рекомендуется в цехах с попаданием на пол кислот, щелочей и в условиях искрения пола. Одежда цементного пола – цементно-песчаный раствор толщиной 20 - 30 мм, марка раствора 200-300 по бетонному подстилающему слою.

Металлоцементные полы — смесь стальной или чугунной стружки или опилок крупностью до 5 мм, цемента и воды в соотношении 1:1, толщиной 15 - 20 мм по цементно-песчаной стяжке толщиной 20 мм.

Асфальтобетонные полы (см. рис. 3.57, е)— в цехах с малоинтенсивным движением, при незначительных ударах и воздействиях на пол воды. Горячую смесь битума, пылевидного наполнителя, песка, щебня толщиной 25 - 50 мм укладывают на бетонную или щебеночную подготовку.

Полы из штучных материалов.

Из бетонных, цементно-песчаных, мозаичных, ксилолитовых, асфальтобетонных, керамических плиток устраивают по прослойке из цементно-песчаного раствора толщиной 10 - 15 мм или мастики 1 - 3 мм по бетонному подстилающему слою.

Брусчатые полы (Рис. 3.57, ж, и) устраивают на участках с высокой температурой, возможностью тяжелых ударов, подверженных воздействию химических растворов и на путях движения тяжелого транспорта на гусеничном ходу. Брусчатка из гранита, базальта, диабаза размером 150 × 200 мм высотой 120 - 160 мм по бетонному подстилающему слою на песчаной, цементно-песчаной 10 - 15 мм или мастичной прослойке 2 - 3 мм или прослойке из жидкого стекла 10 - 15 мм.

Клинкерные полы (кирпичные )(см. рис. 3.57, к – м). Область применения, что и брусчатых полов. Кирпичи укладывают на ребро или плашмя по песчаной прослойке толщиной 10 - 15 мм с заделкой швов цементно-песчаным раствором.

Торцевые полы (см. рис. 3.57, п, р) – эластичны, бесшумны, устраивают в цехах, где приходится работать преимущественно стоя с нормальным температурно-влажностным режимом. Шашки деревянные прямоугольной и шестигранной формы из древесины хвойных и твердых лиственных пород с высотой шашек 60 - 80 мм, с шириной прямоугольных торцов 60 - 100 мм, с длиной 80 - 250 мм. Их устанавливают так, чтобы волокна были расположены перпендикулярно плоскости пола, на бетонный подстилающий слой по песчаной прослойке 10 - 15 мм с заполнением швов битумной или дегтевой мастикой.

100

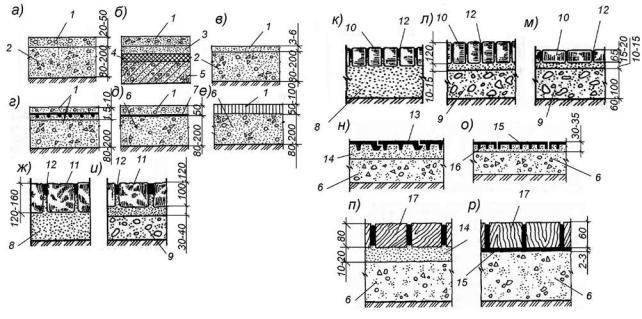

Рис. 3.57. Основные типы полов в производственных помещениях:

а – е – бетонные и асфальтобетонные полы; а – бетонный по грунту; б – то же, по перекрытию; в – металлобетонный по грунту; г – из жароупорного бетона; д – из кислотоупорного бетона; е – из асфальтобетона; ж, и – полы из брусчатки; ж – пол из брусчатки на песчаном подстилающем слое; и – то же, на бетонном подстилающем слое;

к – м – полы из кирпича; к – пол из кирпича на песчаном подстилающем слое; л – пол из кирпича на ребро на бетонном подстилающем слое; м – пол из кирпича плашмя на бетонном подстилающем слое; н, о – полы из чугунных плит; н – пол по грунту с применением чугунных плит с опорными

выступами; о – пол по грунту с применением чугунных дырчатых плит; п, р – полы из торцевой шашки; п – при укладке по прослойке песка; р – при укладке по

битумной мастике на бетонный подстилающий слой; 1 – покрытие; 2 – бетонный подстилающий слой; 3 – стяжка; 4 – теплоили звукоизоляционный слой; 5 – плита перекрытия; 6 – подстилающий слой; 7 – гидроизоляционный слой; 8 – песок; 9 – бетон; 10

–кирпич; 11 – брусчатка; 12 – цементный раствор или битумная мастика; 13 – чугунная плита с опорными выступами; 14 – песчаная прослойка; 15 – чугунная дырчатая плита; 16

–прослойка из цементно-песчаного раствора; 17 – торцевая шашка

Металлические полы (см. рис. 3.57, н, о)устраивают на отдельных участках мартеновских, литейных, прокатных, термических и других цехов, где возможно падение на пол тяжелых предметов, воздействие высоких температур и требуется гладкая, непылящая поверхность пола.

Чугунные плиты размером 248 × 248 мм, 298 × 298 мм, толщиной 6мм с отверстиями с высотой ребер по периметру 42 и 30 мм, стальные плиты штампованные 300 × 300 мм, толщиной 2,5 - 3 мм, высотой 19 мм. И те и другие укладывают на прослойку из песка или мелкозернистого гравия толщиной до 60 мм по бетонному, булыжному, щебеночному, песчаному подстилающему слою.

Устройство полов в зоне железнодорожных путей.

Железнодорожные пути широкой или узкой колеи прокладывают в конструкции полов промышленных зданий. Полы устраивают так, чтобы не

101

мешать движению людей и безрельсового внутрицехового транспорта. Головки рельсов не должны выступать за уровень поверхности пола, на

расстоянии 0,5 мот рельса покрытие пола должно быть разборным и выполнено из прочных материалов (железобетонных плит, брусчатки, кирпича, торцовой шашки). Если железнодорожный путь возвышается над полом, устраивают пандусы с уклоном не более 1:2. Если примыкает пол с жестким подстилающим слоем, устраивают деформационный швов. Для прохода ребер колес вдоль рельса в полу делают углубления, в которые укладывают деревянные бруски или бывшие в употреблении рельсы.

Деформационные швы в полах устраивают для того, чтобы в них не возникало температурных трещин. Их размещают по линии деформационных швов здания, в местах сопряжения разнотипных полов, по гребню (водоразделу) участка пола, уложенного с уклоном.

В помещениях, где полы подвержены воздействию положительных и отрицательных температур, деформационные швы устраивают через каждые 6 - 8 м в обоих направлениях.

При значительных механических нагрузках деформационные швы полов окаймляют стальными уголками, а при небольших нагрузках их устраивают без уголков.

В полах, уложенных на перекрытии, в деформационный шов закладывают компенсатор из оцинкованной стали. Полость деформационных швов заполняют битумом с волокнистыми добавками или песком.

Места примыкания полов к стенам, колоннам и фундаментам станков делают с зазором для свободной осадки, заполняя их волокнистым материалом. При повышенных требованиях к внешнему виду полов или при интенсивном воздействии на них производственных жидкостей места примыкания полов к вертикальным конструкциям перекрывают плинтусами или галтелями. Для стока жидкостей в полах устраивают уклоны в сторону расположения водоприемных лотков и трапов. Последние перекрывают решеткой, уложенной в уровне пола.

3.11. Внутренние конструкции. Лестницы

Рабочие, или технологические, площадки устраивают для обслуживания надземного транспортного хозяйства цеха (подвесных и мостовых кранов и др.), инженерного (вентиляторов, камер кондиционирования и др.) и технологического оборудования (домен, котлов и др.). В зависимости от назначения их подразделяют на:

–переходные;

–посадочные;

–ремонтные;

–смотровые.

В химической, нефтяной и других отраслях промышленности широко распространены рабочие площадки, устраиваемые в виде этажерок; в металлургической промышленности – в виде одноярусных эстакад (например,

102

в сталеплавильных цехах).

Этажерки располагают вне или внутри производственных зданий. Этажерки подразделяют на:

–низкие (высотой до 4 – 5 этажей) и высокие;

–сборно-разборные и стационарные;

–выполняемые из железобетона и стали.

Для подъёма рабочих на ярусы этажерок устраивают лестницы и лифты. Переходные, посадочные, ремонтные, смотровые, а также рабочие площадки под лёгкое технологическое оборудование состоят из балочной

несущей конструкции, настила и ограждения.

Несущие конструкции площадок опирают либо на основные конструкции здания, либо на технологическое оборудование, либо на специально устраиваемые опоры.

Ремонтную площадку по обслуживанию мостового крана размещают на уровне верхней отметки подкрановых балок, между ними, а посадочную – на уровне кабины крана. Эти площадки закреплены к основным конструкциям цеха – подкрановым балкам и колоннам. Настил таких площадок может быть как стальным (сплошным или решётчатым), так и деревянным (за исключением горячих цехов). В доменных, мартеновских и конвертерных цехах рабочие площадки выполняют в виде ортотропной плиты, включённой в работу продольных балок. Ортотропные плиты представляют собой цельносварные стальные щиты, состоящие из листового настила с приваренными к нему продольными и поперечными рёбрами.

Верхнюю часть рабочей площадки устраивают из отдельных щитов и блоков. Блок представляет собой конструкцию, состоящую из двух балок, соединенных ребристой плитой и вертикальными связями. Блоки крепят к поперечным балкам или колоннам. Щиты опирают на блоки и на поперечные балки планками толщиной 30 мм. Для снижения расхода стали вместо стальных щитов применяют железобетонные плиты толщиной 160 – 200 мм. Колонны под такие площадки выполняют сварными из прокатной стали или из стальных труб, заполненных бетоном.

Стальные открытые этажерки используют при оборудовании крекингустановок, установок очистки масла и непрерывного коксования, установок заводов синтетического каучука и спирта. Их высота может достигать 100 м и более. Площадки таких этажерок опирают на технологические аппараты или на самостоятельный каркас, который воспринимает все вертикальные и горизонтальные нагрузки. Возможны смешанные решения, когда часть этажерки делают каркасной, а часть опирают на аппараты. Для унификации конструкций высота этажей назначается постоянной, кратной модулю 600 мм.

По способу восприятия возникающих горизонтальных сил каркас может иметь связевую или рамную системы. Связевая система каркаса получила большее распространение из-за повышенной горизонтальной жёсткости, простоты узловых сопряжений и меньшего расхода стали. Стальные колонны этажерок выполняют преимущественно двутаврового сечения. Вертикальные связи устанавливают во всех поперечных и продольных плоскостях. Ригели

103

или главные балки изготовляют из прокатных двутавров или швеллеров. Настилы перекрытий этажерок выполняют из сборных железобетонных плит или металлических листов. Крепление балок к ригелям и ригелей к колоннам осуществляют жёстко или шарнирно. Стыки колонн этажерки по высоте устраивают с передачей усилий в стык или через ребро. Базы колонн при помощи анкерных болтов или выпуска арматуры из фундамента крепят к сплошной ребристой фундаментной плите. В практике строительства получили распространение стальные сборно-разборные этажерки.

Железобетонные высокие этажерки устраивают лишь в том случае, если железобетонный каркас даёт снижение стоимости строительства. Обычно в железобетоне делают только нижнюю часть этажерки – постамент, а верхние участки выполняют в железобетоне только в тех зонах, где это обусловлено противопожарными требованиями.

Ограниченное использование железобетона в высоких этажерках объясняется и значительным увеличением веса конструкций, повышением сложности сопряжений узлов и крепления технологического оборудования к этажерке. Конструктивно железобетонные этажерки могут быть выполнены монолитными с гибкой или жёсткой арматурой или сборными.

Сборные высокие этажерки конструктивно выполняют так же, как и сборный железобетонный каркас многоэтажных промышленных зданий.

За последнее время в зданиях павильонного типа, а также на открытых площадках устраивают низкие сборно-разборные этажерки из железобетонных элементов. Основное достоинство сборно-разборных этажерок – их технологическая гибкость. Этажерки имеют каркас, решённый по связевой схеме, с шарнирным соединением ригелей и колонн и жёстким соединением колонн с фундаментом. Максимальная высота этажерок – 18 м. Каркас состоит из колонн, связей и парных ригелей, которые опирают на колонны при помощи съёмных металлических консолей.

Консоли крепят к колоннам стяжными болтами на любой высоте, кратной 1200 мм. Ригели располагают в поперечном направлении. Жёсткость каркаса достигается с помощью металлических связей: портальных – в поперечном направлении и крестовых с распорками – в продольном направлении. Плиты перекрытий укладывают по ригелям в продольном направлении без закрепления, что позволяет устраивать проёмы в любых участках перекрытий.

Сборные конструкции этажерок имеют сетку колонн каркаса с пролётами 4,5 – 9,0 м, кратными 1,5 м при шаге 6 м. В поперечном направлении можно иметь консольные участки перекрытий с вылетом 1,5 или 3,0 м.

Достоинствами сборно-разборных этажерок также являются их универсальность, приспособляемость к технологическому процессу и максимальная унификация конструктивных элементов. Недостатками следует считать наличие подкосов портальных связей, уменьшающих размер пролёта, и необходимость защиты стальных элементов связей от коррозии и воздействий огня.

Лестницы в промышленных зданиях бывают основные, служебные,

104

пожарные и аварийные.

Основные лестницы служат для связи между этажами и для эвакуации людей.

Рис. 3.58. Служебные и пожарные лестницы:

а – служебная маршевая; б – верхний и нижний узлы опирания марша; в – лестницастремянка; г – пожарные лестницы 1-го типа; д – то же, 2-го типа; 1 – швеллер №18;

2 – уголок 50x5 мм; 3 – полоса 40 × 4 мм; 4 – стержень диаметром 18 мм через 300 мм; 5 – пластина 100 × 100 × 6 мм; 6 – уголок 80 × 80 мм

Служебные лестницы устраивают для связи с рабочими площадками, а также как дополнительные к основным лестницам между этажами. Для связи с рабочими площадками служебные лестницы, как правило, выполняют стальными с уклоном не более 1:1. Для прохода к одиночным рабочим местам допускается увеличивать уклон до 2:1. Служебные лестницы выполняют маршевыми и в виде стремянок. Маршевые лестницы состоят из сборных лестничных маршей и промежуточных площадок (рис. 3.58, а, б). Несущие конструкции марша выполняют в виде двух тетив из швеллеров, к которым прикрепляют ступени, имеющие только проступь.

Такие лестницы шириной 600 и 700 мм используют для обслуживания и ремонта мостовых кранов и другого оборудования. Лестницы шириной 600 мм применяют при высоте подъёма не более 10 м.

Вертикальные лестницы-стремянки используют для индивидуального пользования, например, для подъёма крановщика на посадочную площадку

105

(рис. 3.58, в).

Пожарные лестницы предусматривают в производственных зданиях высотой более 10 м для подъёма пожарных на кровлю. Такие лестницы могут быть двух типов:

первый тип применяют в зданиях для подъёма на высоту от 10 до 20 м и в местах перепада высот кровель от 1 до 20 м. Лестницы первого типа – вертикальные стальные шириной 0,7 м, начинающиеся с высоты 2,5 м, и с площадками при выходе на кровлю (рис. 3.58, г). С высоты 10 м вертикальные лестницы аналогично конструкциям стремянок оборудуются дугами через каждые 0,7 м с радиусом закругления 0,35 м и с центром, отнесённым от лестницы на 0,45 м;

второй тип пожарных лестниц – маршевые с уклоном не более 6:1, шириной 0,7 м, начинающиеся с высоты 2,5 м от уровня земли. Через каждые 8 м такие лестницы (рис. 3.58, д) имеют площадки с поручнями. Их применяют для подъёма на высоту более 20 м и в

местах перепада высот более 20 м.

Пожарные лестницы устанавливают по периметру здания, не реже чем через 200 м. Их размещают напротив глухих участков стен и на торцах надстроечных фонарей. Крепят лестницы к стенам или каркасу здания анкерами, располагаемыми по высоте через 2,4-3,6 м.

Аварийные лестницы используют только для эвакуации людей из здания при пожаре или аварии. Они имеют такие же конструкции, как и стальные маршевые пожарные лестницы, но их обязательно доводят до уровня земли.

106

4.Вспомогательные здания и помещения промышленных предприятий

4.1.Классификация вспомогательных зданий и помещений

Для обеспечения нормальной, работы промышленного предприятия оно должно иметь комплекс вспомогательных зданий или помещений.

По назначению вспомогательные помещения подразделяются на две основные группы:

а) помещения культурно-бытового обслуживания (помещения бытовые, общественного питания, медицинского обслуживания и т. п.);

б) помещения административно-технического назначения (помещения управлений, конструкторских бюро, учебных занятий, технических служб и т.

п.).

Вспомогательные здания и помещения подразделяются на общезаводские и цеховые, на используемые в рабочее и в нерабочее время. Общезаводские обслуживают промышленное предприятие в целом, а цеховые

–отдельные цехи или группу цехов. К первым относятся: заводоуправление, проходные, столовые-заготовочные, фабрика-кухня, поликлиника, проектное бюро, клуб, конференц-зал и тому подобные здания или помещения, ко вторым

–бытовые помещения, столовые-доготовочные, буфеты, медицинские пункты, красные уголки и др.

На крупных производственных предприятиях устраиваются как цеховые, так и общезаводские вспомогательные здания, причем общезаводские здания располагаются чаще всего вне заводской территории, на предзаводской площади или в непосредственной близости от нее. Цеховые вспомогательные здания размещаются близ цехов или групп цехов.

Предприятия, размещаемые в одном или нескольких зданиях, могут иметь вспомогательные помещения, располагаемые в одном здании.

Бытовые помещения можно подразделить на общие и специальные. К

общим относятся гардеробные, душевые, умывальные, уборные, помещения для личной гигиены женщин, кормления грудных детей, отдыха, курительные и др. К специальным относятся помещения для стирки, химической чистки, сушки, обеспыливания, обезвреживания и ремонта рабочей одежды и обуви, помещения для обогревания работающих, кладовые для чистой и грязной одежды, кладовые для хранения приборов, предназначенных для защиты органов дыхания, дозиметрические камеры, фотарии, маникюрные и др.

Впомещениях для общественного питания размещаются столовые, буфеты и комнаты для приема пищи, а в помещениях медицинского обслуживания – здравпункты, ингалятории, фотарии.

Помещения управления включают рабочие комнаты сотрудников различных служб, залы совещаний, кабинеты инженерно-технического персонала, секретариаты, машинописные бюро, проходные пункты.

Впомещениях для устройств инженерного оборудования здания располагаются узлы вводов от водопровода, теплотрассы и т.п., приточные и

107

вытяжные вентиляционные камеры, бойлерные и др.

Вспомогательные здания проектируются, как правило, II класса с улучшенной отделкой и расчетным сроком службы 50 - 100 лет. Основные их несущие и ограждающие конструкции выполняются из материалов не ниже чем с III степенью огнестойкости.

108

Общая полезная площадь вспомогательных зданий и помещений составляет примерно от 1/3 до 1/5 полезной производственной площади.

Вспомогательные здания и помещения должны создавать оптимальные условия для осуществления тех функциональных процессов, для которых они предназначаются. Это значит, что такие помещения должны быть удобными, в них должен быть создан надлежащий санитарно-гигиенический режим и проведен весь комплекс других мероприятий в соответствии с требованиями, которые предъявляются к помещениям того или иного назначения.

Для инженерно-технического и вспомогательного персонала кроме соответствующих бытовых и санитарно-гигиенических удобств должны быть созданы наилучшие условия проведения работ, связанных с руководством и обеспечением производственного процесса (подготовкой, управлением, анализом и т. п.).

Создание во вспомогательных зданиях и помещениях условий для полноценного отдыха работающих во время перерывов и после окончания смены снижает их утомляемость, улучшает психологическое состояние, сохраняет здоровье и создает условия для повышения производительности труда.

При размещении общезаводских вспомогательных зданий на территории промышленного предприятия, используя принципы блокирования и кооперирования, следует стремиться к образованию административных, научно-исследовательских, учебных и общественных центров. При этом улучшаются условия обслуживания, уменьшается дублирование помещений и снижается стоимость строительства.

Цеховые вспомогательные здания обычно располагаются на основных магистралях предприятий с таким расчетом, чтобы они были максимально приближены к производственным цехам. Объемно-планировочное решение вспомогательных зданий и помещений должно быть четким и соответствовать протекающим в них функциональным процессам. Необходимый состав помещений, их размеры и оборудование определяются в зависимости от количества работающих и санитарно-гигиенических условий производственных процессов.

Проектирование вспомогательных зданий и помещений осуществляется с учетом климатических особенностей района строительства, санитарногигиенических, противопожарных и других требований.

Бытовые здания по отношению к производственным объектам могут быть встроенными (встройки, вставки), пристроенными (пристройки) или отдельно стоящими (Рис. 4.1).

Пристроенные здания обеспечивают более короткие связи с рабочими местами. Отдельно стоящие бытовые здания связывают с производственными зданиями наземными или подземными отапливаемыми переходами.

109

Рис.4.1. Примеры размещения вспомогательных зданий и помещений относительно производственных объектов:

а– в отдельно стоящих зданиях; б – в пристроенных зданиях; в – встроенное;

г– комбинированное

4.2. Объемно-планировочные решения вспомогательных зданий

Наиболее широкое применение при строительстве вспомогательных зданий получили унифицированные типовые секции (УТС), основанные на каркасной типовой конструктивной ячейке 6 × 6 и 6 × 3 м. В настоящее время в строительстве чаще всего применяют серию конструкций 1.020­1, разработанную на основе серии ИИ­04.

110

Отдельно стоящие здания проектируются обычно шириной 15 м (6+3+6) × 6 и 18 м (6+6+6) × 6 м, а пристроенные шириной 12 м (6+6) × 6

м и 15 м ( 6+3+6) × 6 м с числом этажей от двух до четырех. Длина унифицированных типовых секций принимается в основном 36, 48, 60 и 72 м, с высотой этажей 3,3 м. При большой площади помещений (более 300 м) и глубине помещений более 6 м высота этажа может быть 4,2 и 4,8 м. В последние годы наметилась тенденция увеличения ширины этих зданий до 24, 30 и 42 м.

Общую площадь здания следует определять в соответствии со СНиП 31- 03-2001.

Вспомогательные здания имеют бескоридорную (зальную) или коридорную систему планировки. В отдельно стоящих зданиях зальной системы планировки вспомогательные помещения, требующие естественного освещения, могут располагаться на всей ширине секции, в пристроенных зданиях – максимально на 2/3 ее ширины.

Входы в здания должны предусматриваться через тамбуры. Глубина тамбура должна быть не менее 1,2м и превышать ширину дверного полотна не менее чем на 0,3м. Ширина тамбура должна превышать ширину дверных проемов не менее чем на 0,3м с каждой стороны.

Площадь вестибюля зданий следует принимать из расчета 0,2м2 на одного работающего в наиболее многочисленной смене, но не менее 18м2 (12м2 – для одноэтажных зданий).

Ширину коридоров и проходов целесообразно назначать, пользуясь расчетом вынужденной эвакуации, учитывающей количество людей, пользующихся этими помещениями. Плотность потоков эвакуируемых не должна превышать 5 чел. на 1 м2, при этом ширину коридора следует принимать не менее 1,4м, прохода в помещении – не менее 1,0м. Коридоры должны иметь естественное освещение через окна.

Для обеспечения требований противопожарной безопасности здания административных и бытовых помещений должны иметь не менее двух выходов. Допускается предусматривать один эвакуационный выход:

-из расположенного на любом этаже помещения с одновременным пребыванием в нем не более 50 чел., если расстояние от наиболее удаленной точки пола помещения до выхода не превышает 25м;

-из одноэтажного здания общей площадью не более 300м2 при численности работающих во всех помещениях здания не более 50 чел.

Высота помещений от пола до потолка должна быть не менее 2,5м, а в климатических подрайонах IА, IБ, IГ, IД, IVА – не менее 2,7м.

Высота залов собраний, столовых и административных помещений вместимостью более 75 чел. должна быть не менее 3,0м. Уровень пола первого этажа должен быть выше уровня планировочной отметки земли не менее, чем на 0,15м.

В технологической части проекта должна быть установлена численность работающих – списочная. В наиболее многочисленной смене, а также в наиболее многочисленной части смены при разнице в начале и окончании

111

смены 1 ч и более, принимаемая для расчета бытовых помещений и устройств; при этом в численность работающих необходимо включать число практикантов, проходящих производственное обучение.

Санитарно­бытовые помещения связаны с ежедневным кратковременным, но массовым обслуживанием работающих, эти помещения допускается освещать искусственным светом.

Помещения умывальных, душевых, преддушевых и уборных следует размещать по возможности концентрированно как по горизонтали, так и по вертикали (одно над другим). Это способствует более удобной их эксплуатации, а также сокращению трубопроводов. Размещение влажных помещений над помещениями иного назначения не допускается. Помещения душевых, как помещений повышенной влажности, всегда относят от наружных стен, чтобы предотвратить разрушение стены от действия влаги.

4.2.1.Бытовые помещения

Всостав санитарно – бытовых помещений входят гардеробные, душевые, умывальные, уборные, курительные, места для размещения полудушей, устройств питьевого водоснабжения, помещения для обогрева или охлаждения, обработки, хранения и выдачи спецодежды.

Санитарно-бытовые помещения для работающих, занятых непосредственно на производстве, должны проектироваться в зависимости от групп производственных процессов согласно таблице 4.1.

Перечень профессий с отнесением их к группам производственных процессов утверждается министерствами и ведомствами.

Гардеробные. При сочетании признаков различных групп

производственных процессов тип гардеробных, число душевых сеток и кранов умывальных следует предусматривать по группе с наиболее высокими требованиями, а специальные бытовые помещения и устройства – по суммарным требованиям.

При процессах группы 1а душевые и шкафы, при процессах групп 1б и 3а скамьи у шкафов допускается не предусматривать.

При любых процессах, связанных с выделением пыли и вредных веществ, в гардеробных должны быть предусмотрены респираторные (на списочную численность), а также помещения и устройства для обеспыливания или обезвреживания спецодежды (на численность в смену).

При работах с инфицирующими и радиоактивными материалами, а также с веществами, опасными для человека при поступлении через кожу, санитарнобытовые помещения следует проектировать в соответствии с ведомственными нормативными документами.

В соответствии с ведомственными нормативными документами допускается открытое хранение одежды, в том числе на вешалках.

Гардеробные устраиваются для хранения уличной, домашней и рабочей одежды и занимают часто наибольший объем в составе бытовых помещений. Площадь гардеробных определяется в зависимости от санитарной

112

характеристики технологического процесса, требуемого способа хранения одежды, вида оборудования, числа смен и состава работающих (мужчин и женщин).

Рис.4.2. Нормативные габариты шкафов для хранения различных видов одежды:

а– шкаф с отделениями 500 × 250мм; б – шкаф с отделениями 500 × 300мм;

в– шкафы с отделениями 500 × 400мм

Рис.4.3. Нормативные проходы в рядах шкафов для хранения одежды:

1 – шкаф; 2 – скамья; 3 – ограждающая конструкция (стена или перегородка)

Санитарная характеристика технологического процесса обусловливает способ хранения одежды, определяемый строительными нормами и правилами на проектирование вспомогательных зданий и помещений. Различают следующие два основных способа: а) раздельный – для каждого вида одежды в отдельных помещениях; б) совмещенный в одном помещении. Первый применяется в тех случаях, когда производство требует особого режима по чистоте с целью обеспечения качества продукции или производство сопровождается загрязнением рабочей одежды, выделением вредных или сильно пахнущих веществ и пр., т. е. в тех случаях, когда совместное хранение домашней и рабочей одежды в одном помещении невозможно.

113

Нормы площади помещений на 1 чел., единицу оборудования, расчетное число работающих, обслуживаемых на единицу оборудования в санитарнобытовых помещениях, следует принимать по таблице 4.2.

ВI климатическом районе и подрайонах IIА и IIIА, а также при самообслуживании площадь гардеробных уличной одежды следует увеличивать на 25%.

При помещениях раздаточных, сушки, обеспыливания и обезвреживания

спецодежды следует дополнительно предусматривать место для переодевания площадью 0,1 м2/чел., а в гардеробных уличной одежды и кладовых для

хранения спецодежды – места для сдачи и получения спецодежды площадью 0,03 м2/чел. При респираторных более чем на 500 чел. Следует дополнительно предусматривать мастерские площадью 0,05 м2/чел. для проверки и перезарядки приборов индивидуальной защиты органов дыхания.

Площадь помещений, указанных в таблице 4.2, должна быть не менее 4 м2, преддушевых и тамбуров – не менее 2 м2.

Вчислителе даны показатели для мужчин, в знаменателе – для женщин. При числе обслуживаемых менее расчетного следует принимать одну

единицу оборудования.

Стены и перегородки гардеробных спецодежды, душевых, преддушевых, умывальных, уборных, помещений для сушки, обеспыливания и обезвреживания спецодежды должны быть выполнены на высоту 2м из материалов, допускающих их мытье горячей водой с применением моющих средств. Стены и перегородки, указанных помещений выше отметки 2м, а также потолки должны иметь водостойкое покрытие.

Ядром планировки санитарно-бытовых помещений является сумма помещений гардеробных, душевых и умывальных. Их следует объединять в блоки, которые называют "гардеробными блоками".

Число душевых, умывальников и специальных бытовых устройств, предусмотренных в таблице 4.1, следует принимать по численности работающих в максимальной смене или части этой смены, одновременно оканчивающих работу.

¹ Предусматривать отдельные помещения для чистой и загрязненнойспецодежды.

² Длягрупппроизводственных процессов1в, 2в, 2г,3б.

Гардеробные занимают большую площадь санитарно-бытовых помещений и предназначаются для хранения уличной (пальто или плащ, головной убор, уличная обувь), домашней (костюм, платье, белье) и специальной рабочей (халат, комбинезон, куртка, обувь) одежды. Хранение

116

одежды может быть открытое на вешалках, закрытое в индивидуальных шкафах и смешанным способом. Размер отделения в шкафу (250, 330 и 450мм) зависит от климатического района строительства и состава специальной одежды.

Гардеробные должны проектироваться, как правило, исходя из условий применения самообслуживания. Для гардеробных уличной одежды допускается предусматривать обслуживание.

Примечание: в знаменателе приведена ширина проходов между рядами шкафов без скамей.

В гардеробных число отделений в шкафах или крючков вешалок для домашней и специальной одежды следует принимать равной списочной численности работающих, уличной одежды – численности в двух смежных сменах.

Гардеробные домашней и специальной одежды для групп производственных процессов 1в, 2в, 2г и 3б должны быть отдельными для каждой из этих групп.

При гардеробных следует предусматривать кладовые спецодежды, уборные, помещения для дежурного персонала с местом для уборочного инвентаря, места для чистки обуви, бритья, сушки волос.

Для групп производственных процессов 1 и 2а при численности

117

работающих не более 20 чел. в смену кладовые спецодежды допускается не предусматривать.

Входы в гардеробные, размещаемые смежно с вестибюлями, следует предусматривать через тамбуры.

Сообщение между гардеробной специальной одежды и гардеробной уличной и домашней одежды должно быть: для идущих с работы – через преддушевые, а для идущих на работу – минуя преддушевые.

При пользовании душевыми до начала работы указанная последовательность прохождения при прохождении между гардеробными соответственно меняется.

В гардеробной необходимо предусматривать уборную на 1­2 напольные чаши (унитаза).

Душевые оборудуются открытыми душевыми кабинами. До 20% душевых кабин допускается предусматривать закрытыми.

Душевые кабины со сквозным проходом могут предусматриваться при производственных процессах групп 1в, 3б, а также в случаях, установленных ведомственными нормативными документами.

Душевые должны размещаться смежно с гардеробными.

При душевых следует предусматривать преддушевые, предназначенные для вытирания тела, а при душевых в гардеробных для совместного хранения всех видов одежды (также и для переодевания). При душевых с количеством душевых сеток 4 и менее устройство преддушевой не обязательно.

Душевые, преддушевые и помещения для сушки специальной одежды не должны примыкать к наружным стенам.

Преддушевые предназначены для вытирания тела, должны быть оборудованы вешалками с крючками для полотенец из расчета 2 крючка на одну душевую сетку, располагаемые через 20 см, полочками для туалетных принадлежностей, а также скамьями шириной 30 и длиной 40 см на одну душевую сетку.

Преддушевые, предназначенные для вытирания тела и переодевания, должны быть оборудованы скамьями шириной 30 и длиной 80 см на одну душевую сетку; над спинками скамей должны быть крючки для одежды и полотенец, располагаемые через 20 см, и полочка для туалетных принадлежностей. Расстояние между рядами скамей должно быть 1 м.

Умывальные должны размещаться смежно с гардеробной специальной одежды, общими гардеробными или на предусматриваемой для этой цели площади в указанных гардеробных.

В зависимости от характера производства до 40% расчетного количества умывальников допускается размещать в производственных помещениях вблизи рабочих мест.

Умывальники, размещаемые вблизи рабочих мест, а также умывальники для работающих в управлениях, конструкторских бюро, в общественных организациях и для учащихся в помещениях учебных занятий допускается размещать в тамбурах при уборных.

Умывальники могут применяться одиночные и групповые, лотковые или

118

круглые.

Групповые умывальники могут применяться при производствах, где мытье тела не требуется, а также при столовых.

Рис.4.3. Нормативные габариты умывальных:

а – ширина прохода между двумя рядами умывальников; б – то же, между групповыми круглыми умывальниками; в – расстояние умывальников (размеры в скобках при количестве умывальников в ряду менее 5); г – то же, между рядом умывальников и стеной или перегородкой; 1, 2 – вешалки для полотенец; 3 – ножная ванн

119

Ручные ванны следует предусматривать при производственных процессах, связанных с вибрацией, передающейся на руки.

При численности работающих в смене, пользующихся ручными ваннами, 100 чел. и более ручные ванны следует размещать в умывальных или в отдельных помещениях, оборудованных электрополотенцами; при меньшем числе пользующихся ручные ванны допускается размещать в производственных помещениях.

Площадь помещения для ручных ванн следует определять из расчета 1,5 м² на одну ванну, число ванн – из расчета одна ванна на трех работающих в смену, пользующихся ручными ваннами.

Рис.4.4. Душевые:

а – планировка душевых с кабинами на одну сетку; б – то же, с групповыми кабинами;1 – место для умывальников; 2 – преддушевые; 3 – место для ножных ванн; 4 – душевые; 5 – кабина на одну сетку; 6 – групповая кабина на 4 сетки

120

Рис.4.5. Типы душевых кабин и их нормативные габариты:

а – открытая душевая кабина, ограждение с трёх сторон; б – закрытая душевая кабина; в – ширина прохода между рядами душевых кабин, ограждаемых с двух сторон стенкой или перегородкой (размеры в скобках при числе кабин в ряду 6 и менее)

Ножные ванны (установки гидромассажа ног) следует предусматривать при производственных процессах, связанных с работой стоя или с вибрацией, передающейся на ноги. Ножные ванны следует размещать в умывальных или в гардеробных из расчета 40 чел. на одну установку площадью 1,5 м².

Уборные в многоэтажных бытовых, административных и производственных зданиях должны быть на каждом этаже. При численности работающих на двух смежных этажах 30 чел. или менее уборные следует размещать на одном из этажей с наибольшей численностью. При численности работающих на трех этажах менее 10 чел. допускается предусматривать одну уборную на три этажа.

В уборных более чем на четыре санитарных прибора следует предусматривать одну кабину для лиц пожилого возраста и инвалидов.

Общую уборную для мужчин и женщин допускается предусматривать при численности работающих в смену не более 15 чел.

Вход в уборную должен предусматриваться через тамбур с самозакрывающейся дверью. В тамбуре должны предусматриваться умывальники, электрополотенца и полочки для мыла. Количество умывальников следует определять из расчета – один умывальник на каждые четыре напольные чаши (унитаза) и на каждые четыре писсуара, но не менее одного умывальника на каждую уборную.

Расстояние от рабочих мест в производственных зданиях до уборных, курительных, помещений для обогрева или охлаждения, устройств питьевого водоснабжения должно приниматься не более 75 м, а от рабочих мест на площадке предприятия – не более 150 м.

Курительные следует предусматривать в случаях, когда по условиям производства или пожарной безопасности курение в производственных

121

помещениях или на территории предприятия не допускается, а также при объеме производственного помещения на одного работающего менее 50 м³. Курительные следует размещать смежно с уборными или с помещениями для отдыха. Расстояние от рабочих мест, размещаемых в зданиях, до курительных должно быть не более 75 м.

Рис.4.6. Нормативные габариты кабин уборных и проходов между ними. Ширина прохода:

а – при расположении писсуаров против кабин; б – между двумя рядами кабин; в – между рядом кабин и стеной или перегородкой; г – между двумя рядами писсуаров; д – между рядом писсуаров и стеной или перегородкой (размеры в скобках при количестве кабин или писсуаров в ряду не менее 6)

Рис.4.7. Уборные:

а – при установке кабин в один ряд; б – при установке кабин в два ряда

122

Площадь курительной должна определяться из расчета: 0,03 м² на одного мужчину и 0,01 м² на одну женщину, работающих в наиболее многочисленной смене, но должна быть не менее 9 м².

Прачечные и помещения сушки, обезвреживания и химической чистки спецодежды. Для стирки спецодежды при производственных предприятиях или группы предприятий должны предусматриваться прачечные с отделениями химической чистки. В обоснованных случаях допускается использование городских прачечных при условии устройства в них специальных отделений (технологических линий) для обработки спецодежды.

Состав и площадь помещений прачечных, химической чистки, восстановления пропитки и обезвреживания спецодежды должны устанавливаться в технологической части проекта с учетом санитарных требований ее обработки.

Для обезвреживания спецодежды, загрязненной нелетучими веществами, допускается использовать отдельную технологическую линию в прачечных.

При прачечных следует предусматривать помещения для ремонта спецодежды из расчета 9 м² на одно рабочее место. Число рабочих мест следует принимать из расчета одно рабочее место по ремонту обуви и два рабочих места по ремонту одежды на 1000 чел. списочной численности.

Рис.4.8. Помещения для личной гигиены женщин:

а – при уборных (ЛГЖу-2); 1 – предуборная; 2 – общий тамбур; 3 – дополнительный тамбур; 4 – помещение с местами для раздевания; 5 – процедурные кабины с восходящим душем; 6 – уборная; б – при здравпунктах (ЛГЖз-З); 1 – тамбур; 2 – помещение с местами для раздевания и умывальником; 3 – процедурная кабина с восходящим душем; 4

– уборная на 1 унитаз

Помещения для личной гигиены женщин устраиваются в том случае,

когда число работающих женщин в наиболее многочисленной смене составляет 15 и более человек (Рис. 4.8). Обычно эти помещения располагаются смежно с женскими уборными. Однако более правильно располагать их в комплексе с здравпунктом. В помещениях для личной гигиены женщин предусматриваются места для раздевания (из расчета 0,02 м2 на одного человека в наиболее

124

внезапных заболеваниях. В здравпунктах проводятся учет заболеваний, проведение медицинских процедур, связанных с предупреждением профессиональных болезней. Сотрудники здравпунктов осуществляют также контроль за выполнением санитарных правил по содержанию производственных помещений, столовых, за соблюдением законодательства по охране труда и проводят санитарно-просветительную работу на предприятиях.

Здравпункты устраивают на промышленных предприятиях со списочным количеством работающих 500 человек и более.

Здравпункты подразделяют на четыре категории: I – врачебный здравпункт с тремя-четырьмя врачами; II – врачебный здравпункт с двумя врачами; III – врачебный здравпункт с одним врачом; IV – фельдшерский здравпункт с одним фельдшером. Категория здравпункта назначается в зависимости от количества работающих.

Здравпункты размещают либо в отдельных зданиях, либо в первых этажах вспомогательных или производственных зданий (рис. 19.14), наиболее многолюдных или особо опасных в отношении травматизма цехов. Состав и площади помещений здравпунктов назначаются в зависимости от их категории согласно СНиП.

На отдельных производствах, связанных с пылеили газовыделениями, при здравпунктах или самостоятельно оборудуются ингалятории для профилактики заболеваний дыхательных путей. Площадь помещения ингалятория должна быть не менее 12 м2 и определяется в зависимости от количества аппаратов и их пропускной способности.

Фотарии предусматриваются на производствах, связанных с подземными

идругими работами, происходящими при отсутствии или длительном недостаточном естественном освещении, либо на предприятиях, расположенных за Полярным кругом. Фотарии оборудуются установками для ультрафиолетового облучения.

Фотарии могут быть кабинные для индивидуального облучения в кабинах; проходные – для облучения потока людей, движущихся в специальном проходе; маячные – для облучения людей, расположенных вокруг источника излучения. Фотарии имеют отделения для мужчин и женщин.

Взависимости от санитарной характеристики технологического процесса

итипа оборудования фотарии размещаются в гардеробных домашней одежды либо в отдельных помещениях, смежных с гардеробными и душевыми. Состав, площади, размеры помещений и устройств фотариев определяются согласно СНиП.

Помещения предприятий общественного питания.

Предприятия общественного питания следует проектировать с учетом возможности использования их как общих объектов для групп предприятий, размещаемых в городской застройке или населённых пунктах с учётом организации обслуживания населения.

При проектировании производственных предприятий должны быть предусмотрены столовые, рассчитанные на обеспечение всех работающих предприятий общим, диетическим, а по специальным заданиям –

125

лечебно­профилактическим питанием.

Рис.4.10. Помещения общественного питания. Планировочные решения встроенных столовых до 100 посадочных мест:

а – в зданиях с каркасной конструктивной схемой шириной 12 м (на 50 мест); б – в зданиях с поперечными несущими стенами (на 75 мест); 1 – обеденный зал с раздаточной; 2 – горячи цех; 3, 4 – моечные столовой и кухонной посуды;

5, 6 – хлеборезка или холодный цех; 7 – охлаждаемые камеры; 8 – кладовая и моечная тары; 9, 10 – административно­бытовые помещения; 11 – складские помещения; 12 – загрузочная

Помещения общественного питания на промышленных предприятиях устраиваются следующих типов: столовые, работающие на полуфабрикатах (при количестве работающих в наиболее многочисленной смене 200 и более), столовые-раздаточные (при количестве работающих в наиболее многочисленной смене менее 200), комнаты приема пищи (при количестве работающих в наиболее многочисленной смене менее 30). На крупных промышленных предприятиях можно устраивать одновременно все виды помещений общественного питания. При продолжительности обеденного перерыва 30 мин расстояние от рабочих мест до столовых и буфетов

127

75м, поскольку перерыв для приема пищи осуществляется с подменой работающего на возможно меньшее время.

Поскольку некоторые рабочие приносят пищу из дома, для них выделяют специальные помещения, так называемые комнаты приема пищи, которые снабжаются необходимым оборудованием.

При столовой, обслуживающей посетителей в уличной одежде, следует предусматривать вестибюль с гардеробной уличной одежды, число мест в которой должно быть равно 120 % числа посетителей в уличной одежде.

Число мест в столовой следует принимать из расчёта одно место на четырёх рабочих в смене или наиболее многочисленной части смены. В зависимости от требований технологических процессов и организации труда на предприятии число мест в столовых допускается изменять.

Площадь комнаты приёма пищи следует определять из расчёта 1 м2 на каждого посетителя, но не менее 12 м2. Комната приёма пищи должна быть оборудована умывальником, стационарным кипятильником, электрической плитой, холодильником. Такая комната предусматривается обычно для тех рабочих (около 10 %), которые приносят пищу из дома. При числе работающих до 10 в смену вместо комнаты приёма пищи допускается предусматривать в гардеробной дополнительное место площадью 6 м2 для установки стола для приёма пищи.

При столовых должны предусматриваться умывальные и уборные. Умывальные разрешается размещать в тамбурах уборных.

Количество умывальников определяется из расчёта 1 умывальник на 15 мест в столовой при производственных процессах групп 2г и 3 (кроме 3б) и один умывальник на 30 мест в столовой при остальных группах производственных процессов.

Количество напольных чаш (унитазов) в уборной следует определять из расчёта: в женских уборных – 1 чаша (унитаз) на 100 мест в столовой, в мужских уборных – 1 напольная чаша (унитаз) и писсуар на 200 мест в столовой.

4.2.2.Административные помещения

Вадминистративных зданиях могут размещаться помещения управления, конструкторских бюро, информационно-иехнического назначения, копировально-множительных служб, вычислительной техники, охраны труда, учебных занятий.

Помещения управления включают в себя помещения руководства (начальник цеха, главный инженер, главный технолог, технологи и др.), цехового производственно­ технического планирования и бухгалтерского учёта.

Состав общезаводских и цеховых административных помещений следует устанавливать в зданиях на проектирование в соответствии со структурой управления предприятием.

Площади помещений следует принимать из расчета 4 м2 на одного

128

работника управления и 6 м2 на одного работника конструкторского бюро, для

помещений учебных занятий 1,75 м2 на одно ученическое место.

Рис.4.12. Планировочные решения АБК на 500 человек. Планы первого и второго этажей

129

Рис.4.13. Планировочные решения АБК на 500 человек. Планы третьего этажа и экспликация помещений

Площадь кабинетов руководящего состава должна составлять не более

15% общей площади рабочих помещений. При кабинетах руководителей предприятий и их заместителей должны быть предусмотрены приемные. Допускается устраивать одну приемную на два кабинета. Площадь приемной должна быть не менее 9м2.

Залы совещаний проектируются из расчета 1,2м2 на одно место при вместимости до 100 человек и по 0,9 м2 на каждое место свыше 100 человек;

130

площадь кулуаров при этих залах определяют из расчета 0,4 м2 на каждое место в зале. При зале, если количество работающих в наиболее многочисленной смене составляет более 800 человек, устраивается киноаппаратная со стационарной аппаратурой.

Площади помещений производственно-диспетчерских бюро следует принимать из расчета 4,5м2 на одно рабочее место. Площадь помещений машинописного бюро следует принимать из расчета 4 м2 на одно рабочее место.

Состав и площади помещений технической библиотеки, архива, подразделений вычислительной техники, копировально­множительной службы и др. должны быть определены заданием на проектирование.

Площадь кабинетов охраны труда, м2, определяется в зависимости от списочной численности работающих на предприятии, чел.:

до 100 ………………………24

св. 1000 до 3000 ……………48

св. 3000 до 5000 ……………72

св. 5000 до 10000 …………100

св. 10000 до 20000 ………..150

св. 20000 …………………..200

131

4.3.Конструкции административно-бытовых зданий

4.3.1.Конструкции отдельностоящих и пристроенных административно-

бытовых зданий

Пристроенные и отдельно стоящие вспомогательные здания, а также встройки и вставки сооружают с полным каркасом из железобетонных унифицированных элементов преимущественно с навесными панельными стенами. Каркас зданий может быть поперечный и продольный. Пространственная жёсткость зданий обеспечивается рамными узлами каркаса (в плоскости рам), диафрагмами жёсткости, а также жёсткими дисками перекрытий. Элементы каркаса соединяют между собой сваркой закладных деталей.

В табл. 4.4, 4.5 и 4.6 представлены параметры конструкции сборных железобетонных элементов каркаса зданий по серии 1.020-1, используемого в строительстве административно-бытовых зданий как отдельно стоящих, так и в виде пристраиваемых к производственному зданию. В состав конструкций каркаса входят сборно-монолитные фундаменты стаканного типа из бетона М150 и более, колонны сечением 300×300 мм для зданий до 5 этажей, ригели одно- и двухконсольные, панели настила многопустотные рядовые и связевые (в т.ч. сантехнические для пропуска инженерных коммуникаций).

Ригели высотой 450 мм опрокинутого таврового сечения с одной или двумя полками (консолями) опираются на консоли колонн или непосредственно на верх колонн. Маркировка ригеля расшифровывается так: буквы РД, РО и РЛ соответственно означают ригель двухконсольный, ригель одноконсольный и ригель лестничной клетки; число 4 означает округлённо высоту ригеля в дм, равную 450 мм; число после точки (например, 60) − номинальную длину ригеля в дм.

Марка панели настила ПК 57.15 расшифровывается так. Буквы ПК означают панель с круглыми пустотами; два числа после букв соответственно означают длину и ширину панели в дм (в мм длина равна 5650, а ширина −

1490).

132

двухконсольная); 3 – сечение 300х300; 4 – высота этажа в дм

Т а б л и ц а 4.5

133

Ригели каркасных зданий по серии 1.020-1

На рис. 4.14 показана схема опирания многопустотных плит на ригели каркаса по серии 1.020-1. На рис. 4.15 приведён монтажный план плит перекрытия каркасного здания, на рис. 4.16 – фрагмент разреза здания по серии 1.020-1, на рис. 4.17 – общий вид основного узла каркаса по этой серии.

Ригели, как правило, должны размещаться поперёк здания, а панели покрытия − вдоль, причём связевые панели должны быть уложены по центру координационных осей здания. Заделку колонн в фундаментах, пазух между колоннами и наружными стенами, стыков ригелей с колоннами и швов между плитами перекрытий производят бетоном М 200.

Длина стеновых панелей – 6,0; 3,0; 1,2; 0,6; 0,3 м, угловых панелей – 0,45 м. Высота панелей по серии 1.020-1 – 0,9, 1,2, 1,5, 1,8 м, а толщина может быть 250, 300, 350 и 400 мм. Изготовляют их, как правило, из лёгкого бетона. Вертикальные и горизонтальные стыки стеновых панелей уплотняют синтетическими жгутами и заделывают эластичной мастикой.

Лестничные клетки во вспомогательных зданиях устраивают, как правило, двухмаршевыми, размерами в плане в осях 6,0×3,0 м. Ширина марша

– 1,35 м, высота зависит от высоты этажа (например, при высоте этажа 3,3 м – высота марша – 1,65 м).

134

Т а б л и ц а 4.6

Фундамент каркасных зданий по серии 1.020-1

136

Рис.4.16. Фрагмент разреза здания по серии 1.020−1:

L (L1) – 3,0; 6,0; 7,2; 9,0 и 12,0 м; B – 3,0 (для лестничной клетки); 6,0; 7,2; 9,0 и 12,0 м;

H – 2,8; 3,3; 3,6; 4,2; 6,0; 7,2 м

Покрытия делают бесчердачными с плоской кровлей. Уклон кровли принимают равным 1-2 %. Водоотвод с покрытий предусматривают внешний или внутренний. Остекление выполняют из отдельных проёмов, заполняемых деревянными переплетами.

Перегородки монтируют из железобетонных и лёгкобетонных панелей, а также из листовых материалов. Устраивают также перегородки из щитов с остекленными переплетами, из стеклоблоков и стеклопрофилита. Стены и перегородки большинства бытовых помещений (и в первую очередь мокрых) облицовывают влагостойкими материалами.

Полы бытовых помещений должны быть влагостойкими и нескользкими. При устройстве трапов уклоны полов принимают не менее 0,01, а в гардеробных – не менее 0,005. В гардеробных керамические полы не

рекомендуется выполнять «тёплыми».

Степень огнестойкости вспомогательных зданий, количество этажей и площадь этажа между противопожарными стенами принимают согласно нормативным документам.

Вспомогательные помещения, располагаемые в пристройках, отделяют от цеха несгораемыми стенами с пределом огнестойкости не ниже 0,75 ч, а при большой площади этажа – противопожарными.

Из вспомогательных зданий на каждом из этажей должно быть не менее двух эвакуационных выходов. Наибольшее расстояние от дверей помещений (кроме уборных, умывальных, душевых, курительных) до ближайшего выхода наружу или до ближайшей лестничной клетки принимают в зависимости от

137

степени огнестойкости здания: для помещений, расположенных между лестничными клетками или выходами наружу, – 20-50 м, а от помещений с выходом в тупиковый коридор – 10-25 м.

Рис. 4.17. Общий вид основного узла каркаса

Количество эвакуируемых людей принимают: из санитарно-бытовых помещений – равным 50 % от числа работающих в наибольшей смене; из столовых и залов собраний – равным числу мест в этих залах; из помещений управлений, конструкторских бюро, учебных занятий и общественных организаций – равным числу рабочих мест в этих помещениях.

Чаще всего применяется полный каркас с продольными или поперечными ригелями с крупноразмерными пустотными панелями перекрытий высотой 220 мм и навесными панельными стенами.

Сборные колонны высотой в один или два этажа имеют постоянное поперечное сечение 300×300 мм. Узел сопряжения ригеля с колонной выполняется "со скрытой консолью", что улучшает интерьеры помещений.

Ригели таврового сечения высотой 450 мм имеют полки, на которые укладываются сборные железобетонные пустотные панели перекрытий и покрытий.

Привязка крайних колонн каркаса к разбивочным осям делается нулевой, т. е. по наружной грани колонны или по центру колонн (220мм до внутренней грани стен).

Встречаются и другие конструктивные решения, диктуемые местными условиями строительства, например, задание с внутренним каркасом и наружными несущими стенами из кирпича и крупных блоков. В интересах усиления архитектурной выразительности и при некоторых других обоснованиях возможен отход от унифицированных типовых параметров.
