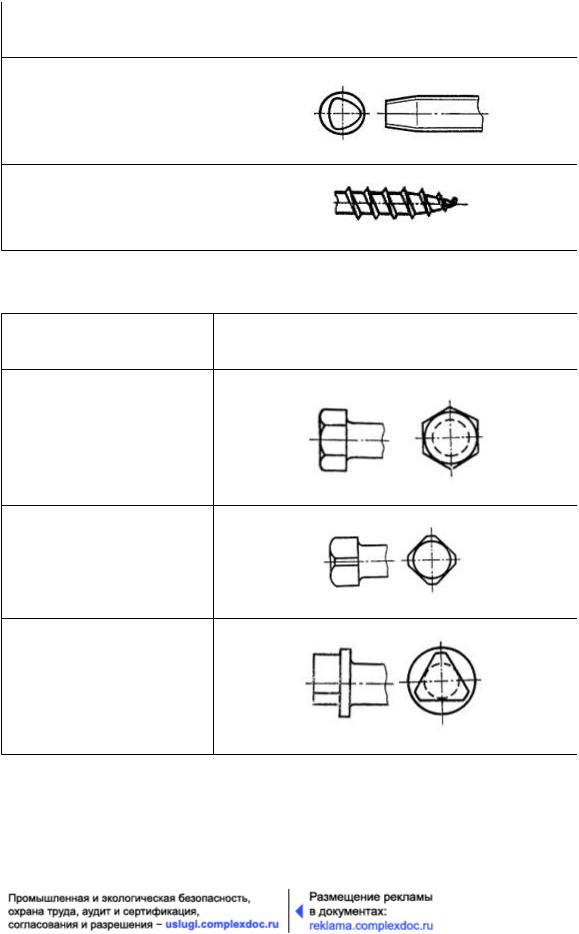

4.15.Конец резьбовыдавливающего
винта
4.16.Буравчик шурупа
5.ЭЛЕМЕНТЫ, ПЕРЕДАЮЩИЕ ВРАЩЕНИЕ
Наименование |
Чертеж |

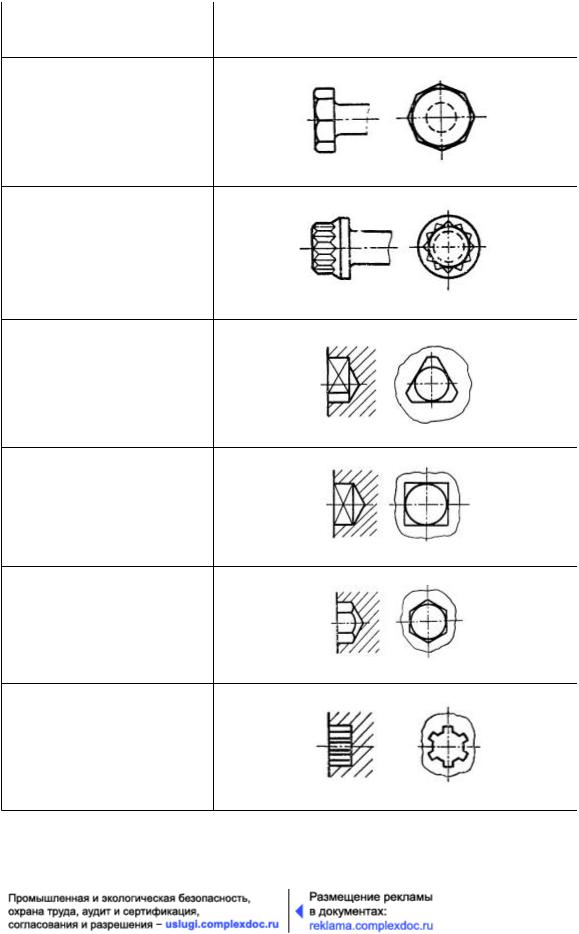

5.1. Шестигранник |
|
5.2.Квадрат
5.3.Трехгранник
30
База нормативной документации: www.complexdoc.ru
Наименование |
Чертеж |
5.4.Восьмигранник
5.5.Двенадцатигранник
5.6.Трехгранное углубление
5.7.Квадратное углубление
5.8.Шестигранное углубление
5.9.Шлицевое углубление
31
База нормативной документации: www.complexdoc.ru
Наименование |
Чертеж |

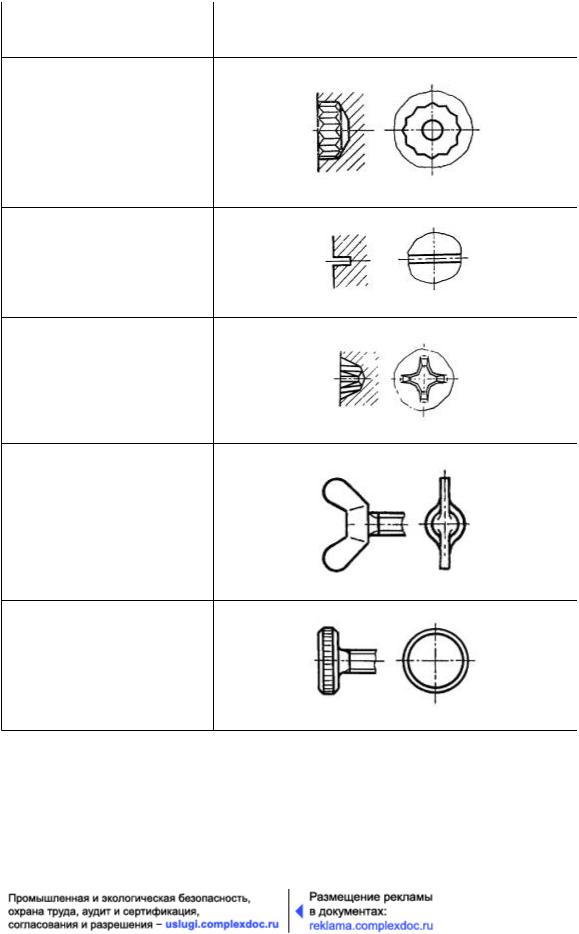

5.10. Зубчатое углубление
5.11.Прямой шлиц
5.12.Крестообразный шлиц
5.13.Барашек
5.14. Прямое рифление
32
База нормативной документации: www.complexdoc.ru
Наименование |
Чертеж |

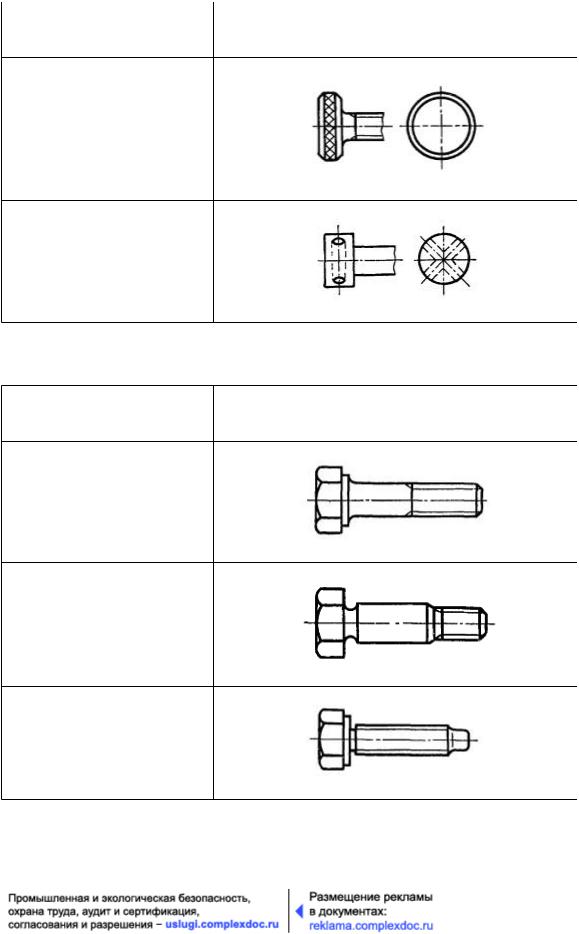

5.15. Сетчатое рифление
5.16. Накрест расположенные отверстия
6. БОЛТЫ И ВИНТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ
Наименование |
Чертеж |
6.1.Болт с шестигранной головкой
6.2.Ступенчатый болт с шестигранной головкой
6.3.Установочный винт с шестигранной головкой и цилиндрическим концом
33
