Наименование |
Чертеж |

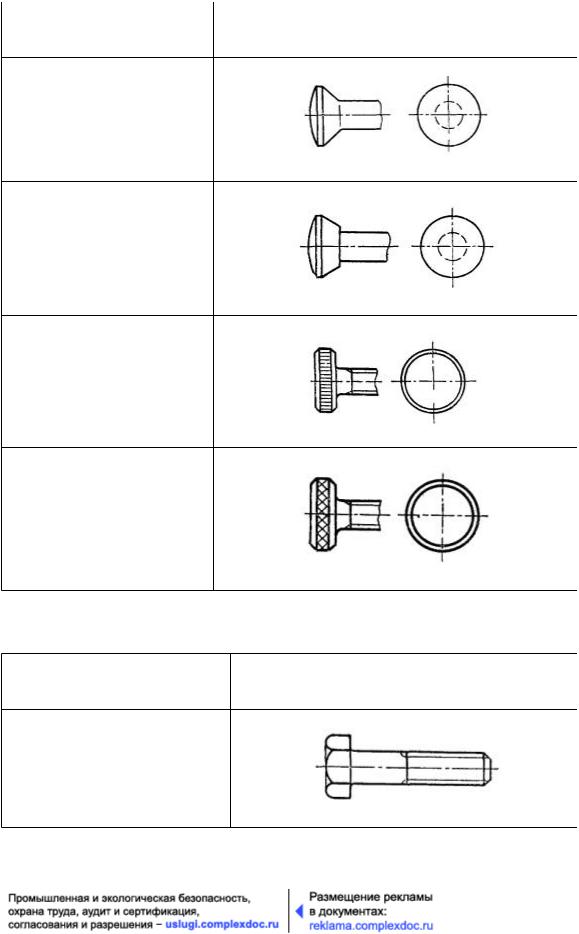

2.25.Полупотайная головка
2.26.Полупотайная головка с заплечиком
2.27.Рифленая цилиндрическая головка с прямым рифлением
2.28.Рифленая цилиндрическая головка с сетчатым рифлением
3.ФОРМЫ СТЕРЖНЕЙ
Наименование |
Чертеж |
3.1. Нормальный стержень (стержень, диаметр которого равен номинальному диаметру резьбы)
26
База нормативной документации: www.complexdoc.ru
Наименование |
Чертеж |

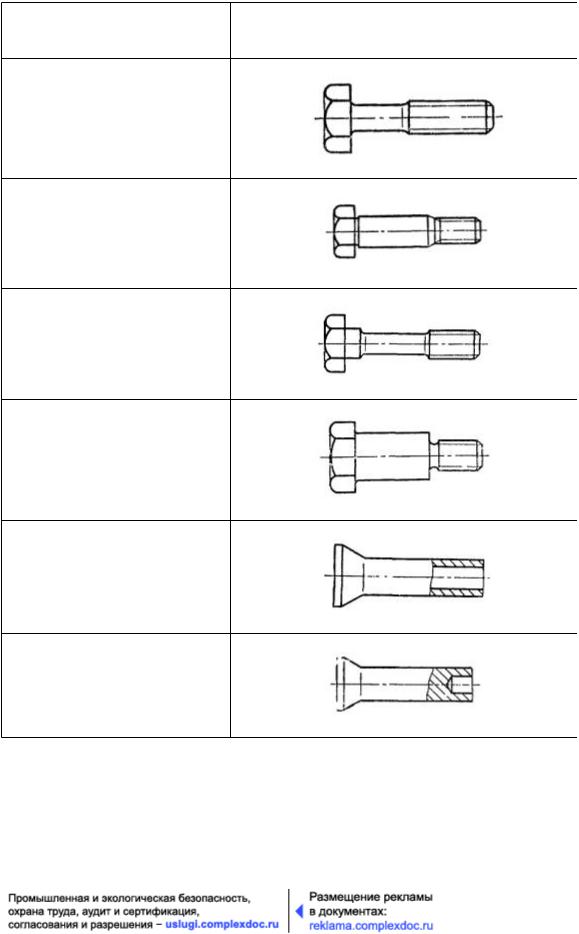

3.2.Уменьшенный стержень (стержень, диаметр которого приблизительно равен среднему диаметру резьбы)
3.3.Увеличенный стержень, диаметр которого больше номинального диаметра резьбы
3.4.Утоненный стержень (стержень, диаметр которого меньше внутреннего диаметра резьбы)
3.5.Ступенчатый стержень
3.6.Пустотелый стержень
3.7.Полупустотелый стержень
27
База нормативной документации: www.complexdoc.ru
4. КОНЦЫ БОЛТОВ И ВИНТОВ
Наименование |
Чертеж |

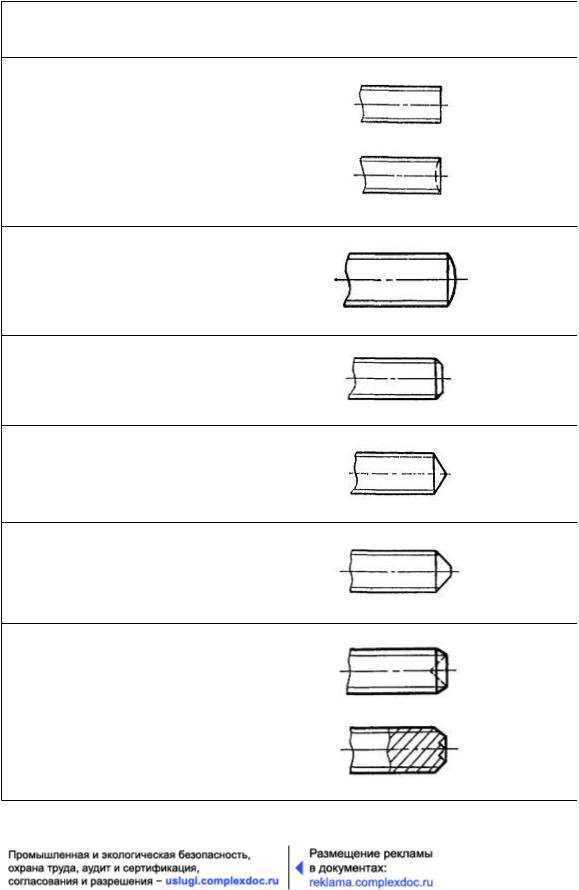

4.1. Конец без фаски |
|
4.2.Сферический конец
4.3.Конец с фаской
4.4.Конический конец
4.5.Конический притупленный
конец
4.6.Засверленный конец
28
База нормативной документации: www.complexdoc.ru
Наименование |
Чертеж |

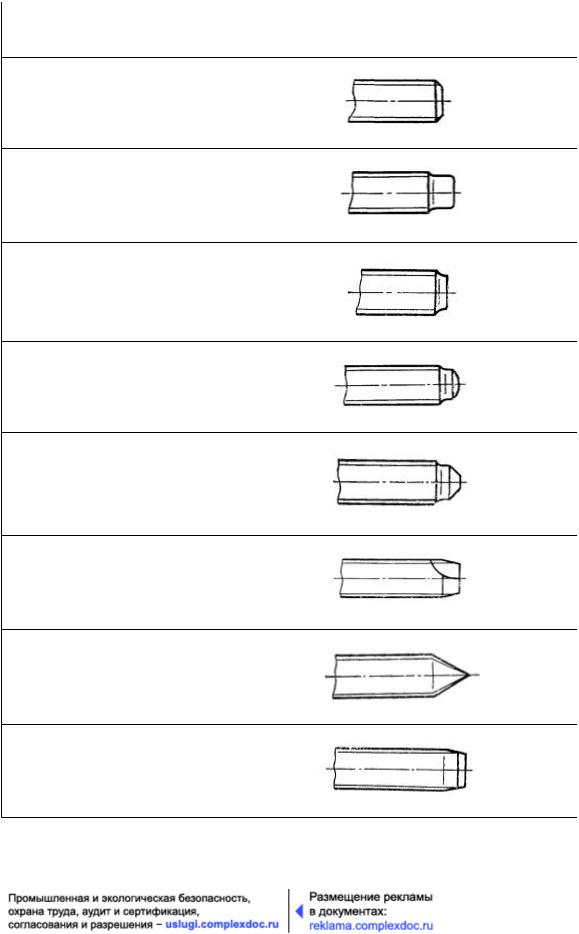

4.7.Плоский конец
4.8.Цилиндрический конец
4.9.Цилиндрический укороченный конец
4.10.Ступенчатый конец со сферой
4.11.Ступенчатый конец с конусом
4.12.Конический с притуплением конец самонарезающего винта с режущей кромкой
4.13.Конический конец самонарезающего винта
4.14.Плоский конец самонарезающего винта
