Расчет для построения чертежа втачного рукава
|
Отрезок |
Направление перемещения |
Расчетная формула и расчет |
Длина отрезка, см |

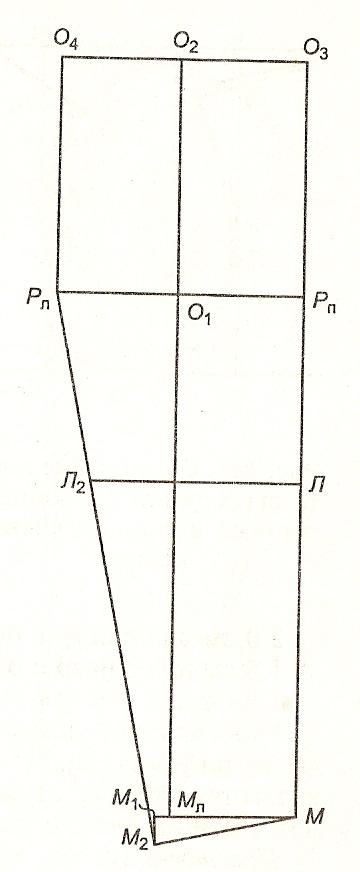

Построение сетки чертежа рукава
|
О1 О2 |
Вверх по вертикали |
О1 О2=Вок= |
|
|
О1Рп= О1Рл |
Вправо и влево по горизонтали |
О1Рп=О1Рл=Шр/2= |
|
|
РпО3= РлО4 |
Вверх по вертикали |
РпО3=РлО4=О1О2=Вок= |
|
|
О3 М |
Вниз по вертикали |
О3 М=Др-1,0…1,5= |
|
|
О3 Л |
Вниз по вертикали |
О3 Л=О3 М/2+3,0= |
|
|
ММ1 |
Влево по горизонтали |
ММ1=Шрук. вн= |
|
|
М1М2 |
Вниз по вертикали |
М1М2=1,5…2,5 |
|
|
Отрезок |
Направление перемещения |
Расчетная формула и расчет |
Длина отрезка, см |
Построение чертежа основы рукава
|
Рп1 |
Вверх по вертикали |
Рп1=Г4П6 (с чертежа основы изделия)= |
|
|
1-1 |
Вправо по горизонтали |
1-1=0,5 |
|
|
РлР3 |
Вверх по вертикали |
РлР3=Г1П3 (с чертежа основы изделия)= |
|
|
Р3 Р3 |
Влево по горизонтали |
Р3 Р3=0,5 |
|
|
О3 О5 |
Влево по горизонтали |
О3 О5=О2 О3/2-2,0= |
|
|
О2 О6 |
Влево по горизонтали |
О2 О6=О2 О4/2= |
|
|
О5 2 |
Вниз по биссектрисе |
О5 2=2,0…2,5 |
|
|
О6 3 |
Вниз по биссектрисе |
О6 3=1,0…2,0 |
|
|
1-1 |
Влево по горизонтали |
1-1 =1-1 =0,5 |
|
|
Р3 Р3 |
Вправо по горизонтали |
Р3 Р3 = Р3 Р3 =0,5 |
|
|
РпГ2 |
Влево по горизонтали |
РпГ2=Г1Г4 (с чертежа основы изделия)/2+0,5= |
|
|
Рп8 |
Вверх по биссектрисе угла |
Рп8=Г4 2 (с чертежа основы изделия)+0,5= |
|
|
Р3 4 |
По прямой Р3 Г2 |
Р3 4=4*Г2=Р3 Г2/2= |
|
|
4-5 |
Вниз по перпендикуляру к Р3 Г2 |
4-5=1,0…2,0 |
|
|
ЛЛ1 |
Влево по горизонтали |
ЛЛ1=0,7…1,0 |
|
|
Л2 Л3 |
Влево по горизонтали |
Л2 Л3=0,5…1,5 |
|
Построение чертежа конструкции одношовного рукава
|
Л1 Л21 |
Влево по горизонтали |
Л1 Л21=Л1 Л3/2= |
|
|
ММ11 |
Влево по ММ2 |
ММ11=ММ2/2= |
|
|
РпР1 |
Вправо по горизонтали |
РпР1=О1 Рп |
|
|
Л1 Л22 |
Вправо по горизонтали |
|
|
|
ММ3 |
Вправо по горизонтали |
ММ3=ММ11 |
|
|
М3 М31 |
Вниз по вертикали |
М3 М31=0,5 |
|
|
Рп8 |
Вправо по биссектрисе |
Рп8=Рп8 |
|
|
РлР2 |
Влево по вертикали |
РлР2=РлО1 |
|
|
Л3 Л41 |
Влево по вертикали |
Л3 Л41=Л3 Л21 |
|
|
М2 М4 |
По линии М2 М4, перпендикулярной М2 Л3 |
М2 М4=М2 М11 |
|
|
Л3 Л42 |
По линии Л3 Л4, перпендикулярной М2 Л3 |
Л3 Л42=Л3 Л41=Л3 Л21 |
|
|
Р21 6 |
По линии Р21 Р3 |
Р21 6=Р21 Р3/2 |
|
|
6-7 |
По линии 6-7, перпендикулярной Р21 6 |
6-7=1,0…1,5 |
|
Построение чертежа конструкции двухшовного рукава с передним, локтевым швами
|
РпР5 |
Влево и вправо по горизонтали |
РпР5=Л1 Л5=ММ5=РпР1=3,0…4,0 |
|
|
РлР4 |
Вправо по горизонтали |
РлР4=1,0…6,0 |
|
|
М2 М4 |
Вправо по горизонтали |
М2 М4=0…2,0 |
|
|
Л4 Л41 |
Влево по горизонтали |
Л4 Л41=Л2 Л3=1,0…1,5 |
|
|
РпР1 |
Вправо по горизонтали |
РпР1=РпР5 |
|
|
Л1 Л11 |
Вправо по горизонтали |
Л1 Л11=Л1 Л5 |
|
|
ММ3 |
Вправо по горизонтали |
ММ3=ММ5 |
|
|
Р1 Р11 |
Вверх по вертикали |
Р1 Р11=Р5 Р51 |
|
|
М3 М31 |
Вниз по вертикали |
М3 М31=М5 М51 |
|
|
Рп8 |
Вправо по биссектрисе |
Рп8=Рп8 |
|
|
а Р21 |
Влево по горизонтали |
а Р21= а Р41 |
|
|
РлР2 |
Влево по горизонтали |
РлР2=РлР4 |
|
|
Л3 Л42 |
Влево по горизонтали |
Л3 Л42=Л3 Л41 |
|
|
М2 М41 |
Влево по горизонтали |
М2 М41=М2 М4 |
|
