Карточка – задание
Заказчик______________________________________
Обучающаяся__________________________________
Сш=
СгI=
СгII=
СгIII=
Ст=
Сб=
ШгI=
ШгII=
Цг=
ДтсII=
ВгII=
ДтпII=
ВпкII=
Шп=
Др=

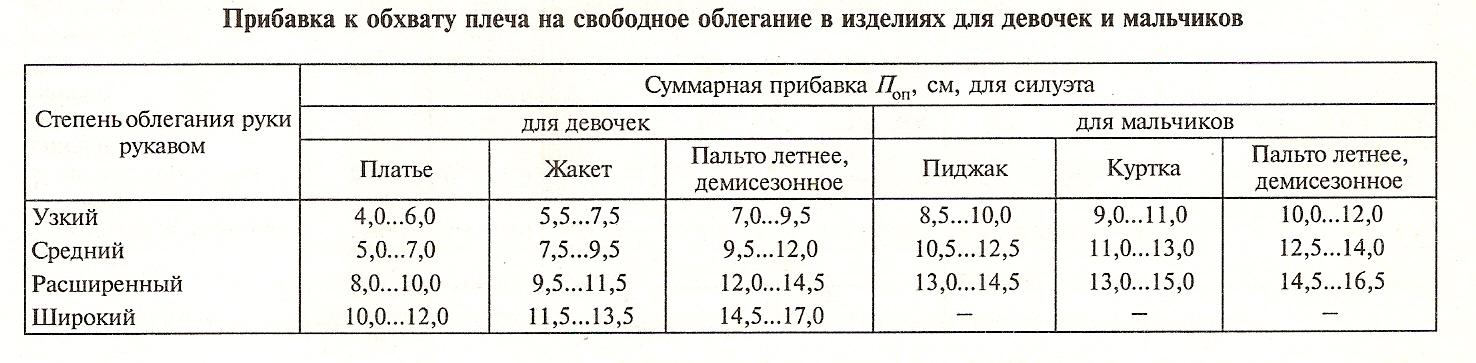

Оп=
Оз=
Шс=
ВпрзII=
Ди=
Вс=
Шниза=
Расчет для построения чертежа женской плечевой одежды с втачным рукавом
Отрезок |
Направление перемещения |
Расчетная формула и расчет |
Длина отрезка, см |
Построение базисной сетки
А0а1 |
Вправо по горизонтали |
А0а1=СгIII+Пг+0,3…1,5+0,5…1,5= |
|
А0а |
Вправо по горизонтали |
А0а=Шс+Пшс= |
|
а1а2 |
Влево по горизонтали |
а1а2=Шг+(СгII-СгI)+Пшп= |
|
А0у |
Вниз по вертикали |
А0у=0,4*ДтсII= |
|
А0Г |
Вниз по вертикали |
А0Г=ВпрзII+Пспр+0,5*Пдтс= |
|
А0Т |
Вниз по вертикали |
А0Т=ДтсII+Пдтс= |
|
ТБ |
Вниз по вертикали |
ТБ=0,5*ДтсII-2,0= |
|
Отрезок |
Направление перемещения |
Расчетная формула и расчет |
Длина отрезка, см |
Построение чертежа спинки
А0А0 |
Вправо по горизонтали |
А0А0=0,5…1,0 |
|
ТТ1 |
Вправо по горизонтали |
ТТ1=1,0…2,5 |
|
Т1Т11 |
Вправо по горизонтали |
Т1Т11=1,0…2,0 |
|
А0А2 |
Вправо по горизонтали |
А0А2=Сш/3+Пшг= |
|
А2А1 |
Вниз по вертикали |
А2А1=А0А2/3+Пвгс= |
|
АН1 |
Вниз по средней линии спинки А0уТ1Б1 |
АН1=АН=Ди+Пдтс= |
|
А2П1 |
Засечка дугой окружности |
А2П1=Шп+раствор вытачки/1,5…2,0/+Ппос /0,5…1,0/= |
|
Т11П1 |
Засечка дугой окружности |
Т11П1=ВпкII+Пдтс+прибавка на плечевую прокладку/0,5…2,5/= |
|
ПП1 |
Вверх по вертикали |
ПП1=0,5…1,0 |
|
Положение средней линии плечевой вытачки |
Вдоль плечевой линии от точки А2 |
4,0…4,5 |
|
Длина вытачки |
Параллельно верхнему участку средней линии спинки |
6,0…9,0 |
|
Раствор вытачки |
Вдоль линии плечевого ската |
1,5…2,0 |
|
Г1П3 |
Вверх по вертикали |
Г1П3=Г1П2/3+2,0= |
|
Г1 1 |
На биссектрисе угла П3Г1Г4 |
Г1 1=0,2*Г1Г4+0,5= |
|
Г1Г2 |
Вправо по горизонтали |
Г1Г2=Г1Г4/2= |
|
