3.10.6. Запись файла данных

Вы можете записать отформатированные файлы данных (табличное форматирование) из данных, содержащихся в массивах, через команду *VWRITE. Команда берет до 10 векторов массива как параметры и записывает данные, содержавшиеся в тех векторах в открытый в настоящее время файл (команда *CFOPEN). Формат для каждого вектора определен согласно описателей данных ФОРТРАНА 77 на строке после команды *VWRITE (поэтому, Вы не можете использовать команду *VWRITE из командной строки ANSYS.)

Вектор массива определяется начальным местоположением элемента (типа MYARRAY (1,2,1)). Вы можете также использовать выражение, которое вычисляет значение для каждого поля в каждой строке файла данных. Ключевое слово SEQU определяет последовательный ряд целых чисел для столбца, начинающихся с одного.

Формат каждой строки в файле данных определяется по дескриптору (описателю) строки. Вы должны включить один описатель для каждого параметра к команде. Не включайте слова FORMAT в дескриптор строки. Вы можете использовать любой вещественный формат, или символьный формат дескриптора; однако, Вы не можете использовать целое число или list directed дескрипторы.

3.10.6.1. Формат описателей данных

Если Вы не знакомы с описателями данных ФОРТРАНА, то этот раздел даст Вам начальные представления о форматирований ваших файлов данных. Для получения дополнительной информации обратитесь к документации ФОРТРАНА 77.

Вы должны обеспечить описатель данных для каждого элемента данных, который Вы определяете как параметр в команде *VWRITE. Вообще, Вы можете использовать описатель F (с плавающей запятой) для любых числовых значений. Дескриптор F имеет синтаксис

Fw.d

где w – является шириной поля данных в символах.

d – является числом цифр справа от десятичной точки.

Таким образом, для поля, которое в ширину состоит из 10 символов и имеет восемь символов после десятичной точки, Вы использовали бы следующий описатель данных:

F10.8

Для символьных полей, Вы можете использовать дескриптор А. Описатель имеет синтаксис

Aw

Буквари для Инженеров http://cyberkolbasa.com1.ru стр. 34 из 76

ANSYS Release 10.0 Documentation / APDL Programmer's Guide

где w – Является шириной поля данных в символах.

Таким образом, для символьного поля, которое в ширину состоит из 8 символов, описатель выглядел бы следующим образом:

A8

Следующие примеры иллюстрируют использование команды *VWRITE и описатели данных.

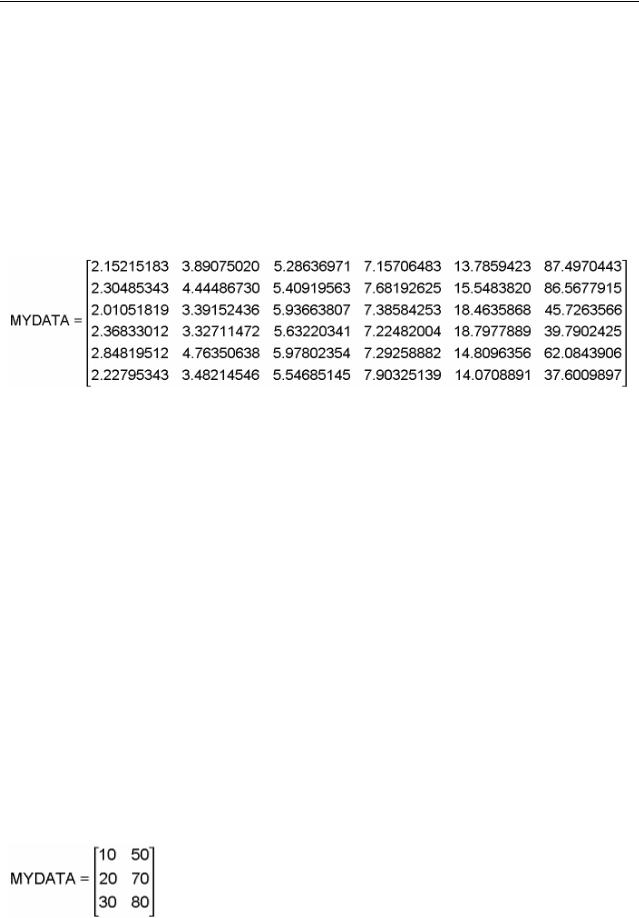

Дан массив MYDATA с определенной размерностью и заполненый следующими значениями:

Следующий короткий макрос во-первых определяет скалярный параметр X равный 25 и затем открывает файл vector (команда *CFOPEN). Затем команда *VWRITE определяет данные, которые будут записаны в файл. В этом случае, первый вектор записывается с использованием ключевого слова SEQU, чтобы создать номера строк. Обратите внимание, что в некоторых случаях константы, скалярные параметры, и операции, которые включают значения элемента массива, записываются в файл. Обратите внимание на эти элементы содержащиеся в файле данных.

x=25

*cfopen,vector

*vwrite,SEQU,mydata(1,1,1),mydata(1,2,1),mydata(1,3,1),10.2,x,mydata(1,1,1)+3 (F3.0,' ',F8.4,' ',F8.1,' 'F8.6,' ',F4.1,' 'F4.0,' 'F8.1)

cfclos

Макрос создает следующую картотеку данных:

Второй пример использует массив заранее определенной размерности и заполненный следующим образом:

Обратите внимание на использование описателей в следующем примере использования команды *VWRITE:
