Параметр NTEMP мог быть массивом температур в отобранных узлах; NTEMP(1) = -47.6 мог быть температурой в узле 27, NTEMP(2) = -5.2 мог быть температурой в узле 43, и так далее. Точно так же EVOLUM мог быть массивом объемов элементов, и COMPSTRS мог быть массивом компонент напряжения, с каждым столбцом представляющим отдельное направление (например X, Y, Z, XY, YZ, XZ).

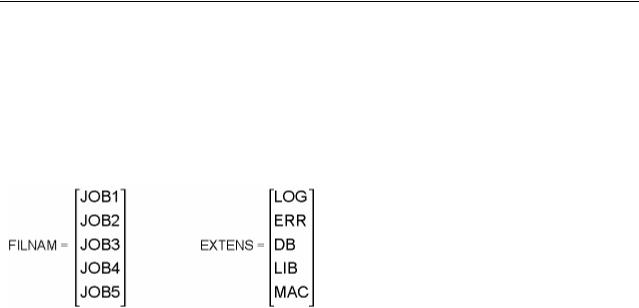

Параметр массива типа CHAR структурирован подобно параметру ARRAY, с табличными значениями, являющимися алфавитно-цифровыми строками символов (до восьми символов). Два примера символьных параметров массива:

3.10.3. Параметр массива типа TABLE

Параметр массива типа TABEL состоит из чисел (алфавитно-цифровые значения не допустимы), размещенные табличным способом, также как тип массива ARRAY. Однако, есть три важных различия.

•ANSYS может вычислить (через линейную интерполяцию) любые значения между явно заявленными значениями элементов массива.

•Массив таблицы содержит нулевую строку и нулевой столбец, используемые для значений индекса доступа к данным, и в отличие от стандартных массивов, эти индексные значения могут быть вещественными числами. Единственное ограничение это то, что индексные значения должны быть возрастающими (никогда не убывающими) числами. Вы должны явно объявить значение индекса доступа к данным для каждой строки и столбца, иначе назначенное значение по умолчанию "очень малое число" (7.888609052E-31).

Вы можете более удобно определить индексную отправную точку и индексировать значения через команду *TAXIS.

•Значение индекса плоскости постоянно находится в ячейке 0, 0 для каждой плоскости.

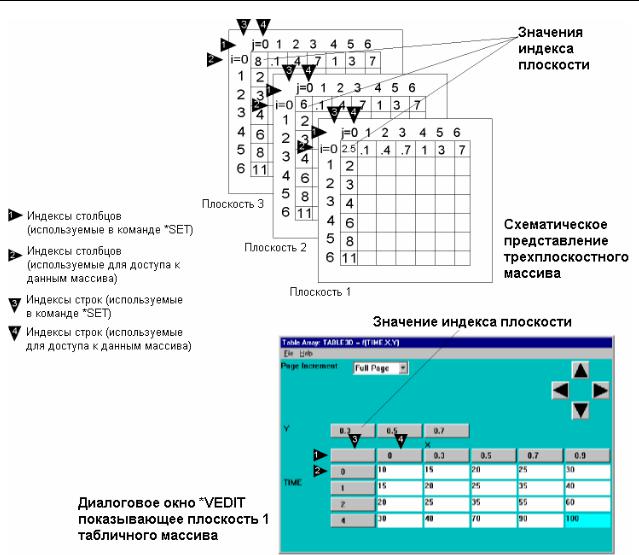

Следующий рисунок показывает массив TABLE со значениями индекса доступа к данным. Обратите внимание, что индексы определены в нулевых столбцах и строках.

ANSYS Release 10.0 Documentation / APDL Programmer's Guide

Рис. 3.4. Графическое представление табличного массива (TABLE).

Как показано в вышеприведенном примере, конфигурируя массив таблицы, Вы должны установить

•Индекс каждой плоскости указывается в элементе массива с индексом 0,0.

•Столбец доступа к данным индексирует значения в элементах в 0-ых строках в плоскости 1. Обращаясь к данным из массива для всех плоскостей используются только значения индекса столбца из плоскости 1. Устанавливая значения элемента массива, Вы используете традиционный индекс строки и столбца.

•Строка доступа к данным индексирует значения в элементах в 0-ых столбцах в плоскости 1. Обращаясь к данным из массива для всех плоскостей используются только значения индекса строки от плоскости 1. Устанавливая значения элемента массива, Вы используете традиционный индекс строки и столбца.

3.10.4. Определение и листинг массивов

Чтобы определить параметр массива, Вы должны сначала объявить его тип и раз-

мерность, используя команду *DIM (Utility Menu> Parameters> Array Parameters> Define/Edit).

Следующие ниже примеры иллюстрируют команду *DIM, используемую, чтобы определить размерность различных типов массивов:
