1.4. Тиристоры
1.4.1. Триодный тиристор (SRT).
Термин тиристор - Thyristor (от греческого thira - вход, дверь) объединяет большую и многообразную группу полупроводниковых приборов. Общим для всех из них является базовая четырехслойная полупроводниковая структура p-n-p-n образующая два электронно-дырочных перехода. Из основных и наиболее используемых в силовой электронике приборов в эту группу входят: триодный тиристор - Silicon Controlled Rectifier (SRT), запираемый тиристор- Gate Torn Off (GTO) и др. Структура триодного тиристора в упрощенном варианте и его схемное обозначение показаны на рис.7.
Триодный
тиристор составляет группу полууправляемых
полупроводниковых ключей. Это означает,
его можно включить (при положительном
напряжении между анодом и катодом)
подачей сигнала на управляющий электрод,
но отключение по управляющей цепи
невозможно. Отключается триодный
тиристор только при смене полярности
анодного напряжения.
Выходная вольт-амперная характеристика uAK=f(iA) и вольт-амперная характеристика цепи управления uУ=f(iУ) приведены на рис.7.
uУ
1
3
4
(2)

2
(1)
uAK
iУ1


5
б)
Рис.8.
Цепи управления представляет собой включенный в прямом направлении p-n переход. В силу этого управляющая цепи очень чувствительна к технологическому разбросу параметров прибора. На рис.8б показаны две предельные входные характеристики: 1-соответствует прибору с максимальным входным сопротивление при максимально допустимой температуре , 2 – с минимальным входным сопротивление при минимальной допустимой температуре
Заштрихованная область (5) на входной характеристике – зона недостаточных для включения тиристора значений iУ и uУ .
Кривые 3, 4 на рис.2б задают ограничения по допустимой мощности на управляющем электроде для управляющих импульсов большой длительности и коротких импульсов соответственно.
1.4.2. Симмистор
Симмистор или симметричный тиристор предназначен для регулирования напряжения и мощности в цепях переменного тока.
Структура, эквивалентная схема и условное графическое обзначение симмистора приведены на рис.9а,б,в соответственно.
Рис.7.
Выходная вольт-амперная характеристика сисмммистора дана на рис.5
1.4.3. Параметры и свойства тиристоров.
Достоинство тиристора в его малом прямом напряжении ( порядка 1,2 – 1,5 В для среднего диапазона напряжений). Высокая плотность тока, высокие коммутируемые напряжения.
Благодаря своим конструктивно-технологическим особенностям эти приборы обладают наивысшими по сравнению с другими предельными значениями коммутируемых напряжения и тока ( до 10 кВ. , 4500 А )
Недостатком триодного тиристора является невозможность выключения по управляющему электроду в схемах коммутации постоянного тока. Это требует использования схем принудительной коммутации.
Кроме того, для тиристоров присущи малые пределы частоты коммутации.
Тиристорные структуры в отличие от транзисторов чувствительны к dU/dt. Это требует введения в схему ограничителей роста –снабберов .
1.4.4. Полностью управляемые и комбинированные тиристоры.
Силовой триодный тиристор (SRT) на базе классической четырехслойной p-n-p-n структуры оставался практически единственным полупроводниковым прибором для преобразовательных устройств мощностью более 500 КВт [2]. Однако проблема коммутации в цепях постоянного тока ограничивает их применение этих приборов в инверторах и преобразователях частоты.
Основной недостаток триодного тиристора преодолен с помощью запираемого тиристора (Gate Torn Off –GTO). На сегодня основные статические параметры GTО сравнимы с таковыми для обыкновенных тиристоров. Условное графическое обозначение GTО показано на рис.9.
GTO решил проблему запирания SRT (коммутации) в преобразователях постоянного напряжения, но остальных не решает. Главный недостаток GTO – значительные токи управления ведет к необходимости создания громоздких и мощных блоков управления и передачи энергии на потенциал тиристоров[2]. Кроме того, прямое падение напряжения у GTO больше чем у традиционного тиристора.
С целью использования всех преимуществ тиристорной структуры и для устранения проблем управления ими возникли и активно развиваются гибридные структуры тиристор – МОП-управление. Одной из таких разработок является запираемый тиристор с МОП-управлением (МСТ – MOS-Controlled Thyristor) [Gate Control Thyristor (GST)]. В эту группу также входят:
MCT - MOS –управляемый тиристор;
FCT – тиристор с полевым управлением ;
MTO MOS-запираемый тиристор ;
EST – тиристор с переключающим эмиттером;
IGTT - запираемый тиристор с изолированным затвором;
IGT - тиристор с изолированным затвором;
GCT коммутируемый тиристор;
IGCT (Integrate gate-commutated thyristor) - коммутируемый тиристор с интегрированным управлением и др.
Многообразие ключей на основе тиристорной структуры объясняется тем, что она обладает изначальной способностью проводить большие токи с минимальными потерями.
Успешное развитие техники и технологии полупроводниковых силовых ключей может привести к полному замещению классических полупроводниковых приборов – триодных тиристоров и биполярных транзисторов.
1.5. Конструктивные особенности силовых полупроводниковых приборов.
Основные требования к корпусу силового прибора - минимальное тепловое сопротивление при минимальных габаритах, массе, стоимости, при обеспечении энерго- и термоциклоустойчивости. Наличие электрической изоляции также является важным для упрощения монтажа
Особенности конструкторской реализации силовых полупроводниковых ключей связано, прежде всего, с выделением большого количества тепла в полупроводниковой структуре. Для его эффективного отвода корпуса силовых приборов имеют массивные металлические, керамические или композитные основания и предусматривают надежный термодинамический контакт с охладителями (радиатора).
Выполнение этих требований обеспечивается оптимальной конструкцией в том числе прижимной, применением новых материалов и технологий таких как технологий на тонких кристаллах, технологий матричных композиционных материалов ( MMC – Metal Matrix Composite) и др.
MMC имеют высокую теплопроводность, что позволяет снизить до минимума напряженности в конструкции, хороший теплоотвод при обеспечении электрической изоляции. На базе этой технологии разработаны интеллектуальные силовые модули (выпрямитель – инвертор) мощность до 100 кВТ.
Применение интегрированного жидкостного охлаждения позволяет почти в четыре раза увеличить отводимую рассеиваемую мощность в сравнении с традиционной структурой воздушного охлаждения.
Прижимная (таблеточная) конструкция (рress-pack technology) с двухсторонним охлаждением через молибденовые термокомпенсаторы (“Toshiba”). Тепловое сопротивление кристалл- окружающая среда (< 0,01 K/Вт ) на порядок меньше чем у односторонней конструкции. При этом значительно улучшена надежность и термоциклоустойчивость и надежность.

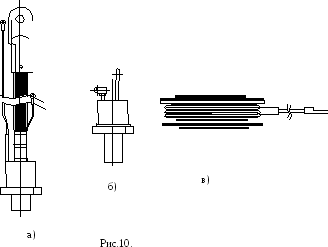

Наибольшее распространение получили два вида конструкции корпусов: штыревой и таблеточный (рис. 10 а, б).
Дискретные приборы в корпусах ТО-220 и ТО-247 (“Fullpak”) имеют паянную конструкцию с односторонним теплоотводом через массивное медное основания, используется DCB –керамика. Корпуса этого типа изготавливаются массово и имеют низкую стоимость в расчете на 1А номинального тока максимальное значение рабочего тока 70 А.
2. СРАВНЕНИЕ И ОБЛАСТИ ПРИМЕНЕНИЕ СОВРЕМЕННЫХ СИЛОВЫХ ПОЛУПРОВОДНИКОВЫХ ПРИБОРОВ
Итоговые сравнительные характеристики различных типов силовых полупроводниковых приборов приведены в таб.1 [3].
Таблица 1.
Параметр
|
Биполярный транзистор (Сх. Дарлингтона) |
МОП- Транзистор (MOSFET) |
БТИЗ (IGBT) |
Тиристор (SRT) |
Запираемый Тиристор (GTO) |
Тиристор С МОП-управлением (MCT) |
Uмах (B) |
1200 |
500 |
3500 |
10000 |
4500 |
1000 |
Iмах(A) |
800 |
50 |
1500 |
4500 |
3000 |
50 |
ΔU(В) |
1,9 |
3,2 |
3,2 |
1,9 |
4,0 |
1,1 |
fмах(Гц) |
10 000 |
100 000 |
50 000 |
400 |
2 000 |
20 000 |

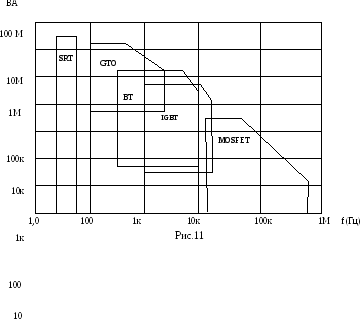

Свойства
и характеристики приборов силовой
электроники определяют распределение
диапазонов их применения. Рис.11.
иллюстрирует распределение
мощностно-частотного диапазона между
основными типами приборов [3].
Области применения основных видов полупроводниковых приборов на сегодня распределились следующим образом [3] :
Триодные тиристоры (SRT) сегодня используются в преобразователях большой мощности (свыше 1 МВА). На них строятся управляемые выпрямители, ведомые (сетью) инверторы, преобразователи частоты с непосредственной связью применяемые для:
- линий электропередач постоянного тока;
- мощных статических компенсаторов реактивной мощности;
-технологических цепей (электролиз, гальваника, плавка;)
- высоковольтных регулируемых электроприводов.
Запираемые тиристоры (GTO)имеют преимущественное использование на мощностях в сотни кВА, в преобразователях для:
- тягового и технологического электропривода переменного тока;
- преобразователях для привода вентиляторов, компрессоров, насосов (в том числе высоковольтных);
- мощных систем бесперебойного питания;
-статических компенсаторов реактивной мощности.
Биполярные транзисторы с изолированным затвором сегодня применятся в преобразователях мощностью до единиц МВА для:
- электроприводов переменного тока;
-систем бесперебойного питания;
-статических компенсаторов и активных фильтров;
- мощных источников питания;
-преобразователей для сварки, индукционного нагрева, ультразвуковых установок.
МОП–транзисторы применяются в высокочастотные преобразователи (сотни кГц), ключах постоянного тока, низковольтных (до 200В) преобразователи для:
- ключевых источников питания;
- приводов вентильных двигателей;
-электронных ключей постоянного тока;
-компактных систем бесперебойного питания.
Типовое распределение применения силовых приборов в зависимости от мощности и частоты в различных областях применения приведено на рис. 12-15.[4] В частности на рис.8 показано применение приборов в преобразователях для регулировании скорости двигателей постоянного тока.
60Гц 3кГц 5кГц 20кГц 50кГц
На рис.9. дано распределения их использования в преобразователях частоты для регулирования скорости двигателей переменного тока.
Рис.10 иллюстрирует типовое распределение частотно-мощностного диапазона применения приборов в ключевых источниках питания.
Использование силовых приборов в источниках бесперебойного питания в зависимости от мощности и частоты показано на рис.11.
60кГц 2кГц 4кГц 10кГц 20 25кГц 50кГц
Сегодня MOSFET и IGBT , силовые интегральные схемы и модули на их основе вытесняют практически из всех областей тиристоры, биполярные транзисторы и GTO., т.к. при тех же коммутируемых токах и напряжениях (до 3,5 кВ, 1200А) они имеют:
- значительно меньшие мощности управления;
- время коммутации;
-стойкость к перегрузкам по току и по напряжению;
-более широкую область безопасной работы ограничена только температурой кристалла, а у БПТ она ограничена еще и эффектом вторичного пробоя) следствие этого
-более высокие частоты коммутации (до 50кГц) ;
- простота и меньшие мощности драйверов и снабберов.
По прогнозам IGBT полностью заменит биполярный транзистор и GTO в преобразователях до единиц МВА [5].В области малых мощностей и низковольтных преобразователях будут доминировать MOSFET. Для GTO остается область больших мощностей. МСТ ( MOS-GTO) из-за технологических трудностей и высокой цены заменить GTO пока не способны.
