2. Синусоидальные величины и их определение
Пример 20. Дано: 1.
2.
Определить: 1.угол сдвига фаз Е1 и Е2. 2. время сдвига фаз Е1 и Е2..
Решение. 1. Выразим начальные фазы Е1 и Е2 в радианах:
Определим угол сдвига фаз
или
3.Определим период
.
4.Время сдвига фаз Е1 и Е2
Е2 достигает своих нулевых и максимальных значений на 0,0025 с (или на 1/8 периода) позже Е1.
Пример 21. Напряжение сети, измеренное вольтметром, U = 120 В. Чему равно амплитудное значение напряжения Um?
Пример 22. Каково показание амперметра, включенного в цепь переменного тока, если амплитудное значение тока Im =28,2 A.
Показание амперметра
Глава 4. Трехфазные электрические цепи
Три синусоидальные э. д. с. одинаковой частоты и амплитуды, сдвинутые по фазе на 120º, образуют трехфазную симметричную систему. Аналогично получаются трехфазные системы напряжений и токов.
В настоящее время трехфазные системы получили широкое распространение, что объясняется главным образом следующими причинами:
при одинаковых напряжениях, мощностях потребителей и прочих равных условиях питание трехфазным током позволяет получить значительную экономию материала проводов по сравнению с тремя однофазными линиями;
при прочих равных условиях трехфазный генератор дешевле, легче и экономичнее, чем три однофазных генератора такой же общей мощности: то же относится к трехфазным двигателям и трансформаторам;
трехфазная система токов позволяет получить вращающееся магнитное поле с помощью трех неподвижных катушек, что существенно упрощает производство и эксплуатацию трехфазных двигателей;
при равномерной нагрузке трехфазный генератор создает на валу приводного двигателя постоянный момент в отличие от однофазного генератора, у которого мощность и момент на валу пульсируют с двойной частотой тока.
4.1. Принцип получения трехфазной э.Д. С.. Основные
СХЕМЫ СОЕДИНЕНИЙ ТРЕХФАЗНЫХ ЦЕПЕЙ
На рис. 58 изображена схема простейшего трехфазного генератора, с помощью которой легко пояснить принцип получения трехфазной э.д.с. В однородном магнитном поле постоянного магнита вращаются с постоянной угловой скоростью ω три рамки, сдвинутые в пространстве одна относительно другой на угол 120º.
В момент времени t = 0 рамка АХ расположена горизонтально и в ней индуктируется э.д.с.
.
Рис. 58
Рассуждая аналогичным образом, находим э.д.с. в рамке СZ.
На рис. 59 представлен график мгновенных значений э. д. с. , и и векторная диаграмма трехфазной системы э.д.с.
Рис. 59
Если к каждой из рамок АХ, ВY и СZ подсоединить нагрузку (посредством щеток и контактных колец), то в образовавшихся цепях появятся токи.

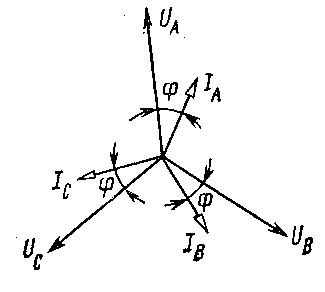

При симметричной нагрузке, когда все три нагрузочных сопротивления равны по величине и имеют одинаковый характер, синусоиды напряжений и токов изображаются графиками, аналогичными графику э.д.с. При этом начальные фазы токов определяются характером нагрузки, токи равны по амплитуде и сдвинуты по фазе на 120º один относительно другого. Векторная диаграмма трехфазных напряжений и токов при симметричной нагрузке изображена на рис. 60.
Рис. 60
Трехфазный генератор, соединенный проводами с трехфазным потребителем, образует трехфазную цепь.
В трехфазной цепи протекает трехфазная система токов, т.е. синусоидальные токи с тремя различными фазами. Участок цепи, по которому протекает один из токов, называют фазой трехфазной цепи.
Обмотки трехфазного генератора Ах, Ву, Сz соединяют звездой или треугольником. При этом число соединительных проводов от генератора к нагрузке равно трем.
Рис. 61
Рис. 62
Рис 7.3
При соединении треугольником (рис. 62) конец первой обмотки генератора соединяют с началом второй, конец второй - с началом третьей, конец третьей - с началом первой. К точкам А, В, С подсоединяются провода соединительной линии.
Отметим, что при отсутствии нагрузки ток в обмотках треугольника отсутствует, так как геометрическая сумма э. д. с , и равна нулю.
