Тест № 3.6 Цепь с активным сопротивлением, индуктивностью и емкостью

Вопросы			Варианты ответа	Выбран вариант
		1.При каком соотношении между х_Lи х_с показание ваттметра будет максимальным?	Х_L> X_c
			Х_L < X_c
			Х_L = X_c
2.Ток в цепи с r, L, C определяется по формуле Какое выражение определяет напряжение на индуктивной катушке?			u = U_m sin ( t + / 2)
			u = U_m sin ( t +)
			u = U_m sin  t
а б	3.В схемах а и б U = 100 B r₁= r₂= 3 Oм; х_L₁= 10 Ом; х_С1= 6 Ом; х_L₂= 100 Ом; х_С2= 96 Ом. Что можно сказать о соотношении между токами в этих схемах?		I₁> I₂
			I₁< I₂
			I₁= I₂
4.Каково соотношение между показаниями вольтметра, включенного между точками А и Б в приведенных выше схемах?			U_АБ_а>U_АБ_б
			U_АБ_а = U_АБ_б
			U_АБ_а < U_АБ_б

Тест № 3.7. Резонанс напряжений

Вопросы		Варианты ответа	Выбран вариант
1.Как изменится резонансная частота колебательного контура, если емкость увеличится в 4 раза?		Увеличится в 4 раза
		Уменьшится в 4 раза
		Увеличится в 2 раза
		Уменьшится в 2 раза
2.Как влияет реактивное сопротивление на ток в момент резонанса?		Сильно
		Слабо
		Совсем не влияет

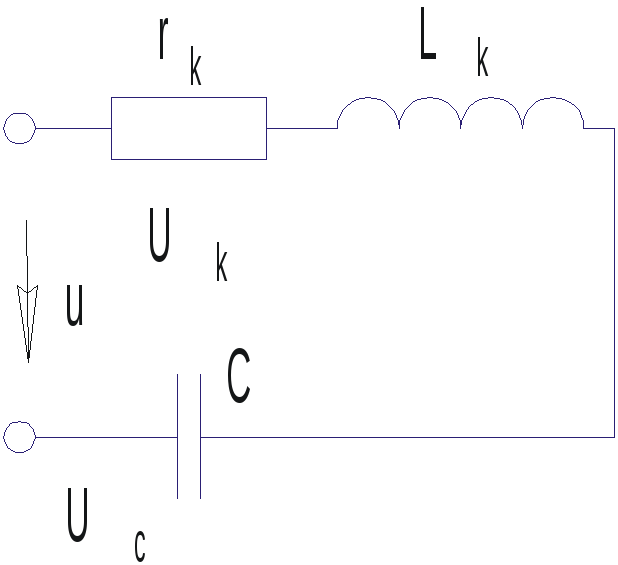

	3.Контур состоит из катушки L_K, r_Kи конденсатора С, причем активное сопротивление катушки r_K  0. Что можно сказать о соотношении между напряжением на катушке и конденсаторе в момент резонанса?	U_K = U_C
		U_K > U_C
		U_K < U_C

Примеры по цепям однофазного переменного тока

1. Период и частота переменного тока

Пример 15. Период Т = 0,04 с. Частота f = 1/ T =1/ 0,04 c = 25 Гц.

Пример 16. Частота f = 50 Гц. Период T = 1/ f = 1/ 50 Гц = 0,02 с.

Пример 17. В синусоидальном магнитном поле вращается прямоугольная рамка, имеющая d = 0,2 мм, l =0,4 м,  = 20 витков. Скорость вращения рамки 3000 об/мин.

Максимальная индукция B_m =1 Вб/м² .Определить максимальную Э.Д.С. E_m, а также

Э.Д.С E₁ при повороте рамки на угол ₁ = 30 и ₂ = 60.

Решение.

Скорость движения проводников рамки
