5.6.Шестифазные выпрямители по схеме треугольник-звезда и звезда- звезда
Шестифазная схема (m=6) выпрямления находит применение для полу-чения выпрямленных напряжений меньше 10 В при больших значениях тока нагрузки (десятки – сотники и тысячи ампер). Она имеет такую же перемен-ную составляющую (пульсацию), как и трехфазная мостовая.
На рис.7, а показан шестифазный однотактный выпрямитель со средней точкой, выполненный по схеме треугольник – звезда.
Рис.7 а
Основные соотношения в схеме выпрямления рис. 7, а
Габаритная мощность трансформатора в шестифазной схеме больше, чем в трех фазной мостовой.
Однако при низких выпрямленных напряжениях (менее 10 В) из-за того, что падение напряжения на диодах в каждом такте работы шестифазной схемы в 2 раза меньше, чем в трехфазной мостовой, КПД ее оказывается выше. Эта схема широко используется в бесконтактных генераторах постоян-ного тока, используемых на летательных аппаратах, и на других объектах.
7.Параметрические стабилизаторы напряжения (псн)
7.1.Назначение и основные параметры и характеристики псн
ПСН вторичного электропитания – это ПСНВЭ аппаратуры, в котором отсутствует цепь обратной связи и стабилизация осуществляется за счет использования нелинейных элементов, входящих в его состав [12, 22, 24, 61].
Такими элементами могут быть, например, кремниевый стабилитрон (чаще всего), а также дроссель насыщения или газоразрядный стабилитрон (так было раньше). У этих элементов с нелинейной вольтамперной характеристикой напряжение на электродах мало зависит от протекающего через элемент тока.
ПСНВЭ применяются для питания аппаратуры, с небольшой выходной мощностью. Особенно широко ПСНВЭ используется в качестве источников опорного (эталонного) напряжения в компенсационных стабилизаторах напряжения.
В последние годы в качестве источника опорного напряжения широко используются микросхема 142ЕН19.
Основные параметры кремниевого стабилитрона. Понятие о температурном коэффициенте напряжения (ТКН)
На рис.16 показана вольтамперная характеристика кремниевого стабилитрона.
а б
Рис.16
Параметрами, характеризующими работу стабилитрона, являются:
Напряжение
стабилизации
и соответствующий ему ток стабилизации
.
В
настоящее время отечественной
промышленностью выпускаются кремниевые
стабилитроны с
=(0,7-180)В,
при типовом разбросе номинальных
значений
и
и
на токи стабилизации от единиц миллиампер
до единиц ампер.
Максимально
допустимый ток стабилизации
ограничен значением максимально
допустимой рассеиваемой мощности
,
зависящей, в свою очередь, от температуры
окружающей среды.
Минимальный
ток стабилизации
определяется минимальным значением
тока через стабилитрон, при котором еще
полностью сохраняется работоспособность
прибора. Между значениями
и
напряжение стабилизации изменяется
незначительно.
Статическое сопротивление стабилитрона
-
величина, определяемая отношением
напряжения стабилизации к току
стабилитрона
в данном режиме
.
Дифференциальное сопротивление стабилитрона
-
величина, определяемая отношением
приращения напряжения стабилизатора
на приборе
к вызвавшему его малому приращению тока
стабилизации
в данном диапазоне частот
.

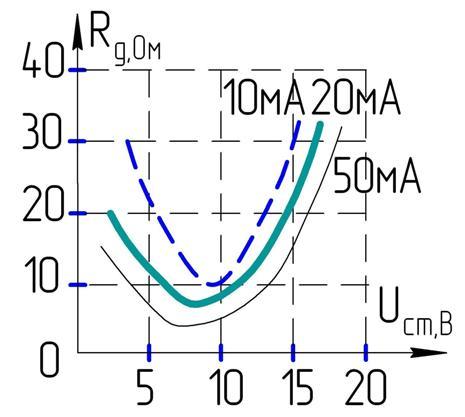

Рис.17
На
рис.17
приведена зависимость дифференциального
сопротивления
маломощных стабилитронов от напряжения
стабилизации около 7-8 В. Далее, с
увеличением
дифференциальное сопротивление растет
почти по линейному закону. Отсюда следует
вывод, что при стабилизации напряжение
постоянного тока, большего 14-16 В, для
уменьшения
вместо одного высоковольтного стабилитрона
целесообразнее установить два или более
последовательно включенных низковольтных
стабилитронов.
Параллельное включение стабилитронов не допускается, так как у стабилитронов одного типа неизбежен разброс по напряжению стабилизации.
Температурный коэффициент напряжения стабилизации (ТКН).
Под
абсолютным температурным коэффициентом
напряжения при некотором токе
понимается производная от
по температуре
перехода в установившемся температурном
режиме
при
.
Рис.18
Кроме
абсолютного ТКН
удобно пользоваться относительным ТКН
.
Температурные коэффициенты
и
удобно выражать соответственно в
милливольтах на градус Цельсия или в
процентах на градус Цельсия.
На
рис.18 приведены зависимости
и
от напряжения стабилизации
.
Из рис. видно, что нулевые значения ТКН
имеют место при напряжении стабилизации
В.
У стабилитронов с меньшими значениями напряжения стабилизации ТКН стабилизации имеет отрицательные значения, с большими – положительные.
Как
видно из рис., в области от 6 до 14 В
практически линейно увеличивается с
увеличением
и эта область кривой может быть
аппроксимирована простой формулой
,
где
выражено в вольтах.
Диоды
и стабилитроны, включенные в прямом
направлении, имеют отрицательный
коэффициент,
линейно-изменяющийся с температу-турой
и сравнительно мало зависящий от тока.
Обычно ТКН кремние-вых стабилизаторов
в прямом направлении составляет – (1,4
– 1,7) мВ/0С,
а для германиевых диодов – (1,5–1,9) мВ/0С.
Для
получения стабилизированного напряжения,
мало зависящего оттемпературы окружающей
среды, применяют различные способы
температурной компенсации
.
Простейший
способ компенсации состоит в том, что
последователь-но с кремниевым
стабилитроном,
(Рис.19)
имеющим положительные
значения коэффициента
,
включается
один или несколько диодов
(могут использоваться и кремниевые
стабилитроны) в прямом
направлении с отрицательными
значениями
.
Поскольку число последовательно включенных диодов может изменяться только дискретно, точную температурную компенсацию получить затруднительно. За счет последовательно включенных диодов VD2 и VD3 выходное напряжение увеличивается и становится равным
где N – число последовательно включенных компенсирующих диодов.
Рис.19
Суммарное дифференциальное сопротивление цепочки также увеличивается и становится равным
,
где
- дифференциальное сопротивление диода
в прямом направлении при заданном токе
через диод.
Имеются и другие методы температурной компенсации изменения напряжения стабилизации при изменении температуры окружающей среды.
Для первой схемы
;
а для второй
.
где
- значение прямого напряжения на диоде
VD2;
-
ТКН диода VD2.
В
этих схемах значение коэффициента
можно изменять от положительных до
отрицательных значений потенциометром
.
Отечественной промышленностью выпускаются также стабилитроны типа Д818 и КС211, в корпусе которых выполнена компенсация стаби-литрона и двух последовательно включенных компенсирующих стабилит-ронов в прямом направлении. Благодаря этому ТКН стабилизации у этих стабилитронов намного меньше, чем у обычных стабилитронов.
