Входная цепь с ферритовой антенной

Ферритовую антенну можно рассматривать как источник ЭДС с ин­дуктивным сопротивлением . В контуре наводится ЭДС , гдеЕ - напряженность электромагнитного поля принимаемого сигнала, h - действующая высота магнитной антенны.

При настройке контура в резо­нанс с частотой сигнала напряжение на контуре равно

Рис.4. 31

, где Q_экв – эквивалентная добротность антенного контура. Если транзистор последующего каскада подключен к контуру частично (m₂), то напряжение на его выходе и

коэффициент передачи по напряжению соответственно равны

и . (4.76)

В простейшем случае используются автотрансформаторная либо трансформаторная связи. Однако простейшим схемам присущи следующие недостатки.

С перестройкой контура в диапазоне от до полоса входной цепи при Q=const увеличивается, а избирательность по зеркальному каналу ухудшается. При этом необходимо помнить, что требуемую полосу пропускания необходимо обеспечить на минимальной частоте поддиапазона , а требуемую избирательность по зеркальному каналу на частоте.Выполнить оба указанных требования одновременно при простейшей связи антенного контура с транзистором трудно, поэтому используют более сложную, так называемую комбинированную цепь связи с активным элементом.

Рис.4. 32

При перестройке контура по частоте от минимального значения до максимального связь контура с транзистором уменьшается, что приводит к уменьшению затухания в контуре. Следовательно, это приводит к умень­шению полосы пропускания антенной цепи и избирательность по зеркаль­ному каналу удается сохранить более постоянной по поддиапозону.

Ферритовые антенны применяются на длинных и средних волнах. К достоинствам этих антенн следует отнести небольшие массу и габариты, пространственную селективность и сравнительно высокую добротность контура. Однако действующая высота антенны мала (2÷10 см).

Борьба с приемом помех на промежуточной частоте

В супергетеродинных приемниках опасен прием на промежуточной частоте. Поэтому необходимо обеспечить большое подавление сигналов на промежуточной частоте в цепях до преобразователя частоты. С этой целью во входные устройства вводятся специальные заградительные фильтры.

Таким фильтром может служить либо последовательный контур, настроенный на промежуточную частоту и включенный параллельно входу приемника, либо параллельный контур, включенный последовательно между антенной и входом активного элемента.

Схемы таких устройств приведены ниже (Рис. 4.33).

Рис.4. 33 а)

Рис.4. 33 б)

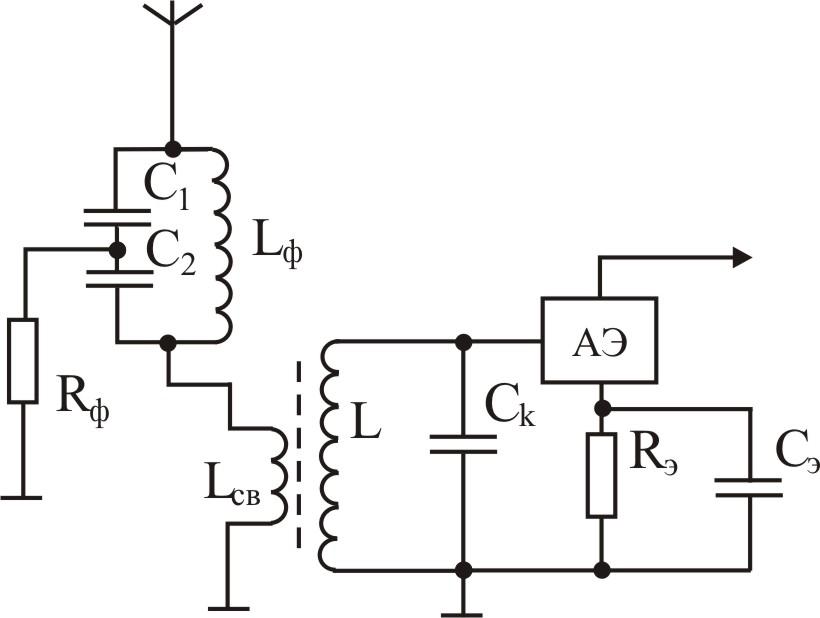

Более совершенный заградительный фильтр представлен на рисунке 4.34.

Рис.4. 34

Параметры элементов схемы выбираются из следующих соотношений:

- для емкостей и индуктивности заградительного контура

; (4.77)

- для сопротивления

, (4.78)

где - затухание контура фильтра, L - индуктивность заградительного фильтра.

Приведенная схема отличается высоким подавлением сигналов на промежуточной частоте и используется в высококачественных приемных устройствах.
