3.Рабочее задание

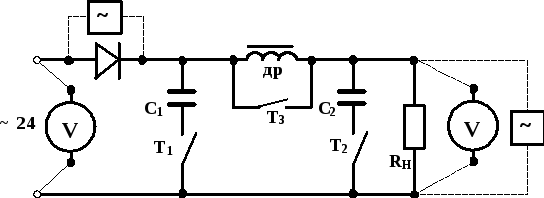

Рис. 6.9. Однополупериодная схема выпрямления

1.Используя один из четырех вентилей, имеющихся на панели блока вентилей, соберите цепь, изображенную на рис. 6.9, и предъявите цепь для проверки преподавателю.

2. Элементы фильтра выпрямителя отключите, для этого тумблеры Т₁ и Т₂ разомкните, а тумблер Т₃ - замкните.

3. Автоматическим выключателем АП включите блок питания; при этом должна загореться сигнальная лампа.

4. Подготовьте осциллограф к работе, для чего:

а) шнур питания соедините с разъемом ’’сеть’’, расположенным на задней стенке осциллографа;

б) шнур питания соедините с клеммами, отмеченными знаком ’’~220’’, расположенным на панели блока питания стенда;

в) тумблером ’’сеть’’ включите осциллограф, при этом на передней панели осциллографа должна загореться сигнальная лампа;

г) через 2-3 минуты отрегулируйте яркость и фокусировку линии развертки на экране осциллографа с помощью ручек ’’Яркость’’ и ’’Фокус’’.

6. Проведите калибровку коэффициента отклонения луча, для чего:

а) тумблер, отмеченный знаком ’’’’, ’’’’, поставьте в положение ’’’’;

б) переключатель, отмеченный знаком ’’V/см’’, ’’mV/см’’, поставьте в положение ’’20 mV/см’’;

в) тумблер, отмеченный знаком ’’’’, расположенный на правой стенке осциллографа, поставьте в положение ’’’’;

г) подключите соединительный кабель к гнезду, отмеченному знаком ’’’’;

д) подключите штекеры соединительного кабеля к гнездам калибровочного напряжения 1В, расположенным на правой стенке осциллографа и отмеченным знаком ’’1V’’ (к штекеру с коротким проводом) и знаком ’’  ’’ (к штекеру с длинным проводом). При этом на экране появится изображение двух горизонтальных линий;

е) ручкой ’’Усиление’’ установите расстояние между линиями, равное 5 см. Внимание: во избежание поломок, больших усилий к ручке ’’Усиление’’ не прилагать!;

ж) отключите штекеры соединительного кабеля от гнезд калибровочного напряжения 1В;

з) тумблер, отмеченный знаком ’’’’, поставьте в положение ’’-’’;

и) переключатель, отмеченный знаком ’’V/см’’, ’’mV/см’’, поставьте в положение ’’2 V/см’’;

Величина измеряемого напряжения будет определяться как где, N амплитуда изображения на экране в см.

7. Замкните тумблер, отмеченный знаком ’’~ 24’’, расположенный на панели блока питания стенда; при этом на панели блока вентилей должна загореться сигнальная лампа.

8. Вольтметром магнито-электрической системы измерьте значение выпрямленного напряжения на нагрузочном резисторе U_ср, а осциллографом - амплитудное значение обратного напряжения U_m.обр. на вентиле.

9. Показания приборов занесите в таблицу 6.1.

Таблица 6.1

Номер опыта	Тип выпрямителя	U, B	Uср, В	Um. обр., В	Uср / U	Um.обр/Uср

10. Зарисуйте осциллограмму выпрямленного напряжения, для этого переключите штекеры осциллографа на нагрузочный резистор.

10. Включите емкостной фильтр С₁, замкнув тумблер Т₁; выполните пункты 8-10.

10. Увеличьте емкость конденсатора фильтра до величины С₁+С₂, замкнув тумблер Т₂; выполните пункты 8-10.

11. Включите Г-образный фильтр LC, замкнув тумблеры Т₂ и Т₃; выполните пункты 8-10.

12. Включите П-образный фильтр, замкнув все три тумблера, показанных на схеме (рис. 6.9); выполните пункты 8-10.

Рис. 6.10. Мостовая схема выпрямления

15. Разомкните тумблер, отмеченный знаком ’’~ 24’’, расположенный на панели блока питания стенда; при этом на панели блока вентилей должна погаснуть сигнальная лампа.

16. Соберите цепь, изображенную на рис. 6.10, и предъявите ее для проверки преподавателю.

17. Выполните пункты 3, 4, 7-15.

18. Выключите блок питания стенда.
