Задача 10. В таблице 10 приведены паспортные данные трехфазного трансформатора (номинальные). Схема соединений обмоток Y/Y. Коэффициент нагрузки 0,8.

Определить номинальные токи трансформатора и КПД при нагрузках 50, 100, 125 % от номинальной.

Таблица 10.

Величина	Вариант
	1	2	3	4	5	6	7	8	9	10
SH, kBA	25	40	63	100	100	160	250	250	400	630
U1H kB U2H , kB	6 0,4	10 0,4	6 0,4	10 0,4	6 0,4	10 0,4	6 0,4	1 0,4	6 0,4	10 0,4
Pxx, Вт	105	150	220	310	365	460	600	780	920	1420
Ркз, Вт	600	880	1300	2000	1970	2700	3700	3600	5400	7500

Задача 11. Для заданной схемы выпрямителя определить среднее значение тока через каждый вентиль схемы при напряжении питания 220 В. В таблице указана величина нагрузки на выходе, R_н.

Таблица 11.

Величина	Вариант
	1	2	3	4	5	6	7	8	9	10
Rн, Ом	5	10	20	30	40	50	60	80	100	200
Схема вы- прямления	А	Б	В	Г	Д	А	Б	В	Г	Д

Примечания: А - однофазная однополупериодная (рис.1.10,а);

Б - однофазная с выводом от средней точки (рис.1.11,а);

В - однофазная мостовая (Гретца) (рис.1.12.);

Г - трехфазная с нейтральным выводом (рис.1.13,а);

Д - трехфазная мостовая (Ларионова) (рис.1.14,а).

Задача 12. Для усилительного каскада на транзисторе (рис. 1.18,а) определить приближенную величину коэффициента усиления по напряжению (R_H=), а также величины входного и выходного сопротивления.

Таблица 12.

Величина	Вариант
	1	2	3	4	5	6	7	8	9	10
RБ, кОм	3	4	5	3	4	5	3	4	5	3
Rk, кОм	1	1	1	2	2	2	3	3	3	3
h11, Ом	200	400	600	800	1000	5000	7000	900	1100	300
h21, Ом	10	20	30	25	40	35	28	32	38	15

Задача 13. По номинальным данным двигателя постоянного тока параллельного возбуждения определить вращающий момент двигателя при номинальном режиме и скорость вращения якоря (ротора) в режиме Х.Х.

Таблица 13.

Вариант	РН	UH	IH	nH	RЯ	RB
	кВт	В	А	об/мин	Ом	Ом
1	40	115	384	600	0,0082	28
2	50	115	480	500	0,0075	32
3	60	115	572	600	0,008	36
4	70	115	670	500	0,007	40
5	80	115	759	600	0,006	44
6	90	220	429	500	0,0072	48
7	100	220	495	600	0,0075	52
8	110	220	550	500	0,007	56
9	120	220	605	600	0,0065	60
10	130	220	649	500	0,006	64

Задача 14. Номинальные данные двигателя постоянного тока приведены в таблице 14.

Определить скорость вращения якоря (ротора) при Х.Х. и построить естественную механическую характеристику. Реакции якоря не учитывать.

Таблица 14.

Вариант	РН	UH	IH	nH	RЯ	RB
	кВт	В	А	об/мин	Ом	Ом
1	11	110	118	1500	0,0496	35
2	6	100	66	1000	0,114	44
3	4,5	110	52	750	0,187	44
4	19	220	98	3000	0,054	104
5	32	220	168	3000	0,045	60,5
6	19	220	103	1500	0,124	76,8
7	10	220	63	1000	0,3	85,0
8	7	220	42	750	0,546	106
9	8	220	43	1000	0,328	136
10	6	220	33,5	750	0,531	154

Задача 15. Для асинхронного трехфазного короткозамкнутого электродвигателя, данные которого указаны в таблице 15, определить ток, потребляемый из сети, номинальную скорость вращения, номинальный, максимальный и пусковой моменты, пусковой ток.

Таблица 15.

Величина	Вариант
	1	2	3	4	5	6	7	8	9	10
РН, кВт	17	22	30	13	17	22	10	13	17	22
UН, В	380	380	380	380	380	380	380	380	380	380
SН, %	3,3	3,3	3,3	3,2	3,2	3,2	3,5	3,5	3,5	3,5
р	1	1	1	2	2	2	3	3	3	3
cos H	0,88	0,88	0,9	0,88	0,88	0,88	0,86	0,86	0,87	0,87
Н, %	88	89	90	88,5	89,5	90	87	88	89	89,5
КI	7	7	7	7	7	7	7	7	7	7
Кмах	2,2	2,2	2,2	2,0	2,0	2,0	1,8	1,8	1,8	1,8
Кпуск	1,2	1,1	1,1	1,3	1,3	1,2	1,2	1,2	1,2	1,2

Задача 16. По номинальным данным трехфазного асинхронного двигателя серии 4А построить механическую характеристику.

Таблица 16.

Величина	Вариант
	1	2	3	4	5	6	7	8	9	10
UЛ, В	380	380	220	220	380	220	380	220	380	220
РН, кВт	2,2	4,0	7,5	15	22	11	30	1,1	1,5	3
n, об/мин	2850	720	1455	975	2940	1460	980	2810	1415	700
Мmax MH	2,6	2,6	3,0	2,0	2,5	3,0	2,4	2,2	2,2	2,2
, %	81	79	87,5	87,5	88,5	87,5	90,5	77,5	77	79

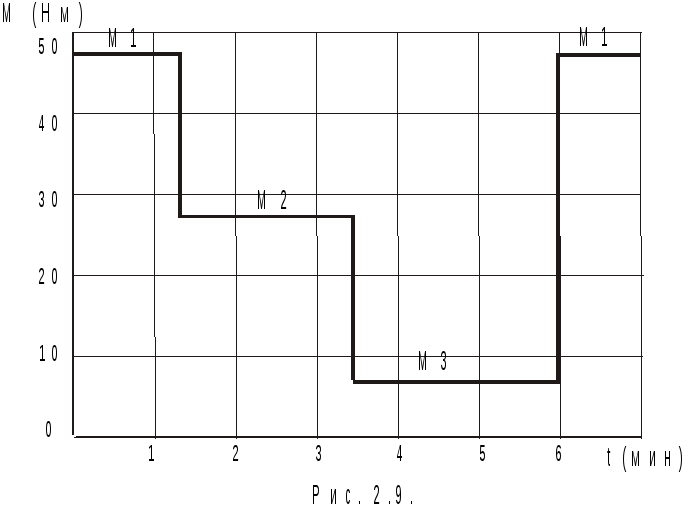

Задача 17. По заданному графиком (рис.2.9.) режиму работы механизма определить требуемую мощность и выбрать тип двигателя для его привода, если скорость вращения вала задана в таблице.

Таблица 17.

Величина	Вариант
	1	2	3	4	5	6	7	8	9	10
n, об/мин	900	950	1460	2970	1480	1410	2920	730	2890	710

Задача 18. Для двигателя постоянного тока с параллельным возбуждением серии 2П рассчитать сопротивление пускового реостата в цепи якоря для ограничения пускового тока до 2I_ЯН.

Начертить схему включения двигателя в сеть с пусковым реостатом.

Таблица 18.

Вариант	РН	UH	n	Н	RЯ	RB
	кВт	В	об/мин		Ом	Ом
1	8	220	1000	0,804	0,05	64
2	6	110	1000	0,822	0,07	32
3	4	110	1000	0,812	0,06	86
4	2,4	220	1500	0,808	0,83	440
5	10	110	1500	0,832	0,03	24
6	12	220	1000	0,835	0,01	18
7	5,6	110	1500	0,825	0,075	98
8	1,2	220	1000	0,8150	0,85	202
9	4,5	220	1000	0,816	0,055	115
10	3,6	110	1000	0,818	0,065	145
