Условные обозначения технологических линий и трубопроводной аппаратуры

Обозначение

Наименование

Обозначение

Наименование

1

2

3

4

- 1 -

Вода

- 8.13 -

Смесь растворителя и воды

- 1.1 -

Вода питьевая

- 8.14 -

Растворитель эмульсионный

- 1.2 -

Вода техническая

- 8.31 -

Масло подсолнечное

- 1.21 -

Вода свежая

- 8.32 -

Масло соевое

- 1.22 -

Вода циркуляционная

- 8.33 -

Масло льняное

- 1.23 -

Вода промывная

- 8.34 -

Масло кукурузное

- 1.25 -

Вода барометрическая

- 8.35 -

Масло рапсовое

- 1.27 -

Вода кислая

- 8.36 -

Масло кориандровое

- 1.0 -

Вода в канализацию

- 8.37 -

Масло хлопковое

- 1.8 -

Конденсат

- 8.38 -

Масло касторовое

- 2 -

Пар

- 8.39 -

Масло кокосовое

- 2.21 -

Пар насыщенный 0,2…0,4 Мпа

- 8.40 -

Масло горчичное

- 2.22 -

Пар насыщенный 0,6 МПа

- 8.51 -

Фосфолипиды

- 2.27 -

Пар насыщенный 2,5 Мпа

- 8.53 -

Масло какао

- 2.28 -

Пар насыщенный 4,0 Мпа

- 8.54 -

Жир пищевой животный

- 2.3 -

Пар перегретый

- 8.55 -

Жир технический

- 2.37 -

Пар в атмосферу

- 8.56 -

Жировая смесь

- 2.5 -

Пар вторичный

- 8.57 -

Масло минеральное

- 2.7 -

Пар пролетный

- 8.58 -

Отстой масла

- 3 -

Воздух

- 8.59 -

Недорасщепленный жир

- 3.1 -

Воздух в атмосферу

- 8.7 -

Саломасы

- 3.5 -

Воздух сжатый

- 8.71 -

Саломас высокотитровый

- 3.6 -

Пневмотранспорт

- 8.73 -

Саломас низкотитровый

Продолжение таблицы Е.1

1

2

3

4

- 3.7 -

Кислород

- 8.74 -

Саломас пищевой

- 3.8 -

Вакуум

- 8.75 -

Саломас технический

- 3.87 -

Вакуум с парами взрывоопасных жидкостей

- 8.77 -

Саломас кондитерский

- 3.9 -

Воздух с парами взрывоопасных жидкостей

- 8.81 -

Глицерин

-3.91 -

Воздух с парами растворителя

- 8.85 -

Жировая основа

-3.94 -

Воздух с масличной пылью

- 8.89 -

Жир кондитерский для вафель и конфет

-3.95 -

Воздух запыленный

- 9 -

Жидкости негорючие

- 4.4 -

Аммиак

- 9.11 -

Раствор поваренной соли

- 4.41 -

Аммиак жидкий

- 9.12 -

Раствор сахара

- 4.5 -

Водород

- 9.13 -

Раствор уксуса

- 5.1 -

Азот

- 9.14 -

Раствор эмульгатора

- 5.4 -

Углекислый газ

- 9.15 -

Раствор красителей и витаминов

- 6 -

Кислоты

- 9.16 -

Рассол холодный

- 6.1 -

Кислота серная

- 9.17 -

Рассол теплый

- 6.2 -

Кислота соляная

- 9.18 -

Раствор хлористого кальция

- 6.3 -

Кислота серная 10 %

- 9.21 -

Вода глицериновая 1-я

- 6.4 -

Кислоты жирные синтетические

- 9.22 -

Вода глицериновая 2-я

- 6.41 -

СЖК С₁₀ – С₁₆

- 9.61 -

Маргариновая эмульсия

- 6.42 -

СЖК С₁₇ – С₂₀

- 9.62 -

Майонезная эмульсия

- 6.44 -

Уксусная кислота

- 9.63 -

Майонез

- 6.5 -

Кислота фосфорная

- 9.7 -

Молоко

- 6.61 -

Жирные кислоты высокотитрового саломаса сырые

- 9.73 -

Молоко пастеризованное

- 6.62 -

Жирные кислоты низкотитрового саломаса сырые

- 9.74 -

Молоко сквашенное

- 6.63 -

Жирные кислоты кокосового масла сырые

- 9.76 -

Закваска

- 6.64 -

Жирные кислоты животного сала сырые

- 9.81 -

Мыло хозяйственное 65 %

- 6.65 -

Жирные кислоты хлопкового масла сырые

- 9.82 -

Мыло хозяйственное 70 %

Окончание таблицы Е.1

1

2

3

4

- 6.66 -

Жирные кислоты светлых масел сырые

- 9.83 -

Мыло хозяйственное 72 %

- 6.68 -

Жирные кислоты соапстока саломаса сырые

- 9.84 -

Туалетная основа

- 6.69 -

Лимонная кислота

- 9.86 -

Мыльный клей

- 6.71 -

Раствор сернокислого натрия

- 9.9 -

Соапсток

- 6.76 -

Свежий катализатор

- 9.94 -

Подмыльный щелок

- 6.78 -

Паспортный катализатор

- 0 -

Прочие вещества

- 6.8 -

Жирные кислоты дистиллированные

- 0.1 -

Сыпучие материалы

- 6.81 -

Жирные кислоты высокотитрового саломаса

- 0.12 -

Отбельная земля

- 6.82 -

Жирные кислоты низкотитрового саломаса

- 0.15 -

Шрот

- 6.83 -

Жирные кислоты кокосового масла

- 0.16 -

Лузга (шелуха)

- 6.84 -

Жирные кислоты дживотного сала

- 0.20 -

Семена

- 6.85 -

Жирные кислоты хлопкового масла

- 0.21 -

Рушанка

- 6.87 -

Жирные кислоты соапстока саломаса

- 0.22 -

Ядро

- 6.9 -

Прочие жидкости кислотной реакции

- 0.23 -

Мятка

- 6.91 -

Кубовый остаток

- 0.24 -

Недоруш

- 6.96 -

Смесь жирных кислот и нейтрального жира

- 0.25 -

Перевей

- 7 -

Гидроксиды

- 0.26 -

Масличная пыль

- 7.1 -

Натриевые

- 0.27 -

Жмых

- 7.11 -

Раствор каустической соды

- 0.30 -

Крупка

- 7.41 -

Известковое молоко

- 0.32 -

Лепесток

- 7.43 -

Фильтрат

- 0.34 -

Гранулы

- 8 -

Жидкости горючие

- 0.35 -

Сорные примеси

- 8.11 -

Экстракционный растворитель

- 40 -

Мезга

- 8.12 -

Мисцелла

- 0.42 -

Шлам

Наименование

Условное обозначение

Наименование

Условное обозначение

Трубопровод

Шланг гибкий

Линии дренажа, выпуска газа, отвода конденсата

Линзовый компенсатор

Линии управления

Вентиль запорный

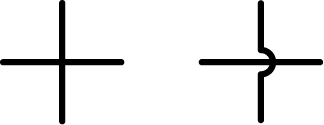

Перекрещивание труб без соединения

Задвижка

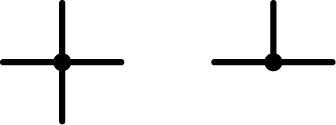

Соединение трубопроводов, линий связи

Вентиль трехходовой

Коллектор

Подвод воздуха или газа

Изолированные участки трубопровода

Подвод жидкости

Трубопровод в трубе

Клапан проходной

Соединение и заглушка фланцевые

Клапан дроссельный

Соединение и заглушка резьбовые

Клапан редукционный

Соединение муфтовое

Клапан предохранительный

Компенсатор

Насос ротационный лопастной (пластинчатый)

Насос-дозатор

Насос лопастной центробежный

Насос водоструйный

Насос пароструйный
