книги / Подготовка полуфабрикатов для получения бумаги
..pdfЦЕЛЛЮЛОЗА
Приемный
бассейн
целлюлозы
1
мельницы
мельницы
Бассейн
размолотой
целлюлозы
ТММ ОБОРОТНЫЙ БРАК СКОП
Приемный |
Бассейн |
бассейн ТММ |
оборотного брака |
1 |
1 |
|
Каолин |
Канифольный клей
КОМПОЗИЦИОННЫЙ БАССЕЙН
МАШИННЫЙ БАССЕЙН
|
|
Бак постоянного |
|
|
Подсеточная вода |
уровня |
|
||
Глинозем |
||||
|
|
2
ЦЕНТРИКЛИНЕРЫ
УЗЛОЛОВИТЕЛИВИБРОСОРТИРОВКА
НАПОРНЫЙ ЯЩИК |
В СТОК |
Рис. 43. Технологическая схема массоподготовительного отдела бумажной фабрики: 1 – регуляторы концентрации; 2 – смесительный насос
121
На рис. 44–46 приведены технологические схемы подготовки массы для различных видов бумаги.

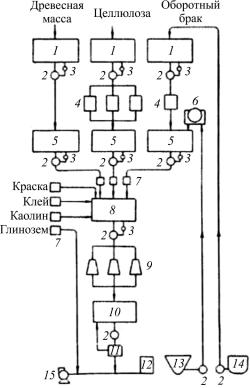

Рис. 44. Схема подготовки массы для бумаги с древесной массой (газетной, писчей и типографской № 2 и 3 и др.): 1 – приемный бассейн; 2 – насос; 3 – регулятор концентрации; 4 – дисковый рафинер; 5 – промежуточный бассейн; 6 – сгуститель; 7 – магнитный расходомер; 8 – массный бассейн; 9 – мельница коническая; 10 – машинный бассейн; 11 – переливной бачок; 12 – сборник оборотной воды; 13 – мешалка от брака от Гауча;
14 – гидроразбиватель; 15 – смесительный насос
122
Рис. 45. Схема подготовки массы для писчей и типографской бумаги № 1: 1 – приемный бассейн; 2 – насос; 3 – регулятор концентрации; 4 – гидрофайнер; 5 – дисковый рафинер; 6 – промежуточный бассейн; 7 – магнитный расходомер; 8 – массный бассейн; 9 – машинный бассейн; 10 – мельница коническая; 11 – переливной бачок; 12 – сборник оборотной
воды; 13 – смесительный насос
123
Рис. 46. Схема подготовки массы для мешочной и кабельной бумаги: 1 – приемный бассейн; 2 – насос; 3 – регулятор концентрации; 4 – дисковые рафинеры; 5 – промежуточный бассейн; 6 – дозатор; 7 – конические мельницы; 8 – машинный бассейн
Таким образом, схемы массоподготовительного отдела производства различных видов бумаги включают все рассмотренные стадии производства.
124
СПИСОК ЛИТЕРАТУРЫ
1.Иванов С.Н.. Технология бумаги: учеб. пособие. – 3-е изд. – М.: Школа бумаги, 2006. – 695 с.
2.Фляте Д.М. Свойства бумаги: учеб. пособие. – 5-е изд.,
стер. – СПб.: Лань, 2012. – 383 с.
3.Фляте Д.М. Технология бумаги: учеб. для вузов. – М.: Лесн. промышленность, 1988. – 440 с.
4.Хакимов Р.Х., Ермаков С.Г. Технология бумаги: учеб. пособие. – Пермь: Изд-во Перм. гос. техн. ун-та, 2005. – 104 с.
5.Технология целлюлозно-бумажного производства: в 3 т. – Т. II. Производство бумаги и картона. Ч. 1. Технология производства
иобработки бумаги и картона. – СПб.: Политехника, 2005. – 423 с.
6.Ермаков С.Г. Процессы и аппараты химической переработки древесины: конспект лекций / Перм. гос. техн. ун-т. – Пермь, 2002. – 167 с.
7.Акулов Б.В., Ермаков С.Г. Производство бумаги и картона: учеб. пособие. – Пермь: Изд-во Перм. гос. техн. ун-та, 2010. – 433 с.
125
