Описание установки

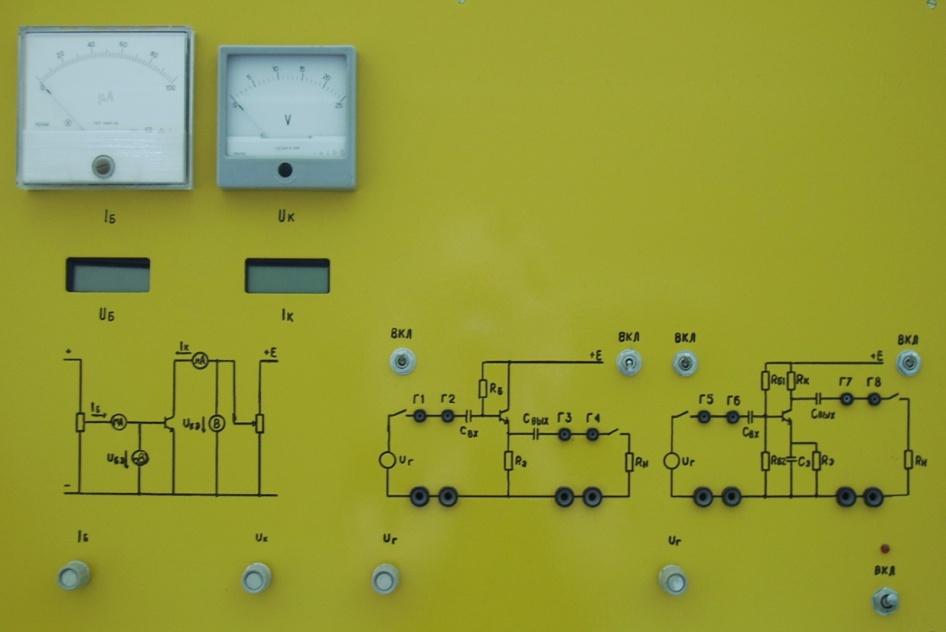

Стенд состоит из блока питания, генератора синусоидального сигнала частотой 1000 Гц и транзисторных каскадов.

Блок питания состоит из: двух стабилизаторов напряжения +9 В для питания цифровых мультиметров, стабилизатора напряжения +12 В для питания генератора синусоидального сигнала, стабилизатора напряжения +20 В для питания транзисторных каскадов.

Каскады: c общим эмиттером (с температурной стабилизацией), с общим коллектором (эмиттерный повторитель) и каскад для снятия статических характеристик транзистора (рис.20).

Для снятия статических характеристик используется транзистор КТ608Б.

Регулировка напряжения источника питания цепи коллектора Е_к осуществляется потенциометром и контролируется вольтметром. Ток коллектора I_к измеряется миллиамперметром. Микроамперметр служит для измерения тока базы I_б.

Рис. 20

Выходное напряжение генератора с делителя 1:10 подается на регулирующий потенциометр и далее при включении тумблера на вход усилителя с общим эмиттером. Амплитуда входного сигнала и усиленного сигнала на выходе усилителя U_вых измеряется электронным милливольтметром В3-41. Для визуального наблюдения выходного сигнала используют осциллограф С1-68. При включении осциллографа и вольтметра необходимо соединять клеммы "" приборов и стенда.

Выходное напряжение генератора с делителя 1:1 подается на регулирующий сигнал потенциометр и далее при включении тумблера подается на вход усилителя с общим коллектором. Амплитуда входного сигнала и усиленный по току сигнал на выходе усилителя U_вых измеряется электронным милливольтметром. Для визуального наблюдения выходного сигнала используют осциллограф.

Снятие выходного сигнала с помощью осциллографа осуществляется следующим образом:

• подать на гнездо исследуемый сигнал;

• тумблер «Усилитель Y» – х 10;

• установить переключатель «Усиление» на значение 0,5 V/см;

• переключатель «Длительность» установить в положение 0,5 ms;

• при помощи ручек ↕ и ↔ поместить изображение сигнала в центр экрана.

Порядок выполнения работы

Тумблером «Сеть» включить стенд, осциллограф и вольтметр.

1 Снятие статических входных и выходных характеристик транзистора КТ608Б, включенного по схеме с ОЭ (рис. 21).

Рис. 21

Потенциометром R(I_б) установить требуемый ток базы, контролируя его микроамперметром I_б, напряжение на базе контролируем милливольтметром U_б. Потенциометром R(U_к) установить требуемое значение напряжения на коллекторе, контролируя его вольтметром U_к, ток коллектора контролируем миллиамперметром I_к.

А. Снятие семейства статических входных характеристик I_б=f(U_бэ).

Снять 4 характеристики при постоянных напряжениях U_кэ = 0; 5; 10; 15 В. Ток базы изменять в пределах от 0 до 100 мкА. Данные занести в таблицу 5.

Таблица 5

Uкэ, В	0						5						10						15
Iб, мкА
Uбэ, мВ

Б. Снятие семейства статических выходных характеристик I_к=f(U_кэ) при постоянных токах I_б = 30; 60; 100 мкА.

Напряжение U_кэ изменять в пределах от 0 до 20 В. Данные занести в таблицу 6. Обратить внимание на начальный участок характеристики.

Таблица 6

Iб, мкА	30						60						100
Uкэ, В	1	2	10	15	20	1		2	10	15	20	1		2	10	15	20
Iк, мкА

2 Изучение однокаскадного усилителя напряжения с ОЭ с эмиттерной температурной стабилизацией (рис. 22).

Рис. 22

Подать на вход усили­теля «~U_вх», включив тумблер и изменяя амплитуду сигнала потенциометром «U». Величину U_вх и U_вых изме­рять электронным вольтметром на входных и выходных гнездах, наблюдать U_вых на экране осциллографа. Снять амплитудную характеристику U_вых= f(U_вх) в режиме холостого хода (R_н = ∞, тумблер выключателя S5 в нижнем положении) и при R_н = 1кОм (тумблер в верхнем положении). Данные занести в таблицу 7. Определить коэффициент усиления по напряжению: К_U = U_вых/U_вх.

Таблица 7

Режим XX	Измерено	Uвх
		Uвых
	Рассчитано	KUхх
Rн= 1кОм	Измерено	Uвх
		Uвых
	Рассчитано	KU

3 Изучение однокаскадного усилителя по схеме с ОК (рис. 23).

Рис. 23

Подать на вход усили­теля «~U_вх», включив тумблер и изменяя амплитуду сигнала потенциометром «U». Величину U_вх и U_вых изме­рять электронным вольтметром на входных и выходных гнездах, наблюдать U_вых на экране осциллографа. Снять амплитудную характеристику U_вых= f(U_вх) в режиме холостого хода (R_н = ∞, тумблер выключателя S4 в нижнем положении) и при R_н = 1кОм (тумблер в верхнем положении). Данные занести в таблицу 8.

Таблица 8

Режим XX	Измерено	Uвх
		Uвых
	Рассчитано	KUхх
Rн= 1кОм	Измерено	Uвх
		Uвых
	Рассчитано	KU
