Экзамен

9.

 Методика выполнения измерений (МВИ) – совокупность операций и правил, выполнение которых обеспечивает получение результатов измерений с известной точностью. Методики разрабатывают и используют для выполнения измерений с погрешностью, характеристики которой не хуже гарантированной в научно-технической документации на МВИ.

             Повышение результатов измерений с известной погрешностью или с погрешностью, не превышающей допустимых пределов, является одним из важнейших условий обеспечения единства измерений. С этой целью разрабаты ваются методики выполнения измерений (МВИ).             Из определения следует, что под МВИ понимают технологический процесс измерения, поэтому не следует смешивать МВИ и документ на МВИ. Не все МВИ могут быть описаны или регламентированы документом на МВИ. Например, такие простейшие измерения, как измерения давления с помощью показывающих манометров, электрических величин щитовыми приборами, линейно-угловые измерения, измерения массы и многих других величин с помощью простых средств измерений, не требуют документированных МВИ. Необходимость документации МВИ устанавливает разработчик конструкторской, технологической или проектной доку ментации. Или же разработку документа на МВИ может потребовать заказчик.

1. Методика выполнения измерений (МВИ). Общие положения.

2. Разработка методик выполнения измерений (МВИ).

3. Разработка, экспертиза и утверждение документа на МВИ.

4. Аккредитация метрологических служб юридических лиц на право аттестации методик выполнения измерений (МВИ).

5. Аттестация методик выполнения измерений (МВИ).

6. Метрологический надзор за аттестованными МВИ.

7. Требования к методикам выполнения измерений. Задачи измерений и методы назначения допустимой погрешности измерений.

При проведении метрологической экспертизы особое внимание уделяют выбору методик выполнения измерений, которые должны обеспечивать контролепригодность с учетом требований к точности параметров и их инструментальной доступности на объекте. При возможности использования конкурирующих МВИ следует выбирать не ту методику, которая обладает самой высокой точностью, а такую, которая требовала бы наименьших затрат с учетом имеющихся материальных ресурсов, либо позволяла минимизировать затраты на проектирование процессов измерений при необходимости приобретения и/или разработки новых средств измерений.

Аттестация методик выполнения измерений МВИ - процедура установления и подтверждения соответствия МВИ предъявляемым к ней метрологическим требованиям. Аттестации подвергают в обязательном порядке методики выполнения измерений МВИ, используемые в сферах распространения ГМКН.  Аттестацию таких методик выполнения измерений МВИ осуществляют:

• ГНМЦ;

• органы ГМС;

• метрологические службы и иные организационные структуры по обеспечению единства измерений, аккредитованные на право аттестации МВИ.

Аттестацию методик выполнения измерений МВИ, применяемых вне сфер распространения ГМКН, проводят в порядке, установленном в министерстве (ведомстве) или на предприятии (в организации). Аттестацию этих МВИ могут проводить МС предприятий (организаций), разрабатывающих или применяющих МВИ. Если МС выполняет аттестацию МВИ, применяемой на других предприятиях, то эта МС должна быть аккредитована на право аттестации МВИ. Аккредитацию МС осуществляют в соответствии с правилами по метрологии ПР 50.2.013-97 "ГСИ. Порядок аккредитации метрологических служб юридических лиц на право аттестации методик выполнения измерений и проведения метрологической экспертизы документов". На аттестацию методик выполнения измерений МВИ представляют:

• исходные требования (техническое задание) на разработку МВИ;

• документ (проект документа) на МВИ;

• программу и результаты экспериментального или расчетного оценивания характеристик точности измерений.

Аттестацию методик выполнения измерений МВИ осуществляют путем метрологической экспертизы документации, теоретических или экспериментальных исследований МВИ. Способ аттестации определяется сложностью МВИ и опытом аттестации аналогичных МВИ. При экспертизе документа на методику выполнения измерений МВИ целесообразно проанализировать объект измерений с целью определения, насколько назначение МВИ и измеряемая величина соответствуют измерительной задаче. Результаты анализа используют при необходимости для уточнения назначения МВИ и измеряемой величины. Экспертиза документа на методику выполнения измерений МВИ включает также оценивание полноты и четкости требований к условиям измерений. При этом может возникнуть необходимость ограничения области применения МВИ. Теоретические и экспериментальные исследования методик выполнения измерений МВИ в большей своей части заключаются в оценивании характеристик точности измерений экспериментальным или расчетным способом, в том числе с помощью имитационного моделирования. При положительных результатах экспертизы и исследований МВИ документ на МВИ утверждают в установленном порядке. В данном документе указывается наименование организации, проводившей аттестацию, и дата ее проведения. На МВИ, применяемые в сферах распространения ГМКН, оформляют свидетельства об аттестации МВИ. Для других МВИ свидетельства оформляют по требованию заказчика.

10. Измерения различают по способу получения информации, по характеру изменений измеряемой величины в процессе измерений, по количеству измерительной информации, по отношению к основным единицам.

Равноточные измерения – ряд измерений какой-либо величины, выполненных одинаковыми по точности средствами измерений в одних и тех же условиях с одинаковой тщательностью.

Неравноточные измерения – ряд измерений какой-либо величины, выполненных различающимися по точности средствами измерений и (или) в разных условиях.

Оценка равноточности и неравноточности, а также равнорассеянности и неравнорассеянности результатов измерений зависит от выбранных значений предельных мер расхождения точности или оценок рассеяния. Допустимые расхождения оценок устанавливают в зависимости от задачи измерения.

Равноточными называют серии измерений 1 и 2, для которых оценки погрешностей D_i и D_j можно считать практически одинаковыми (D₁ » D₂),а к неравноточным относят измерения с различающимися погрешностями(D₁¹ D₂).

Измерения в двух сериях считают равнорассеянными(D₁⁰ » D₂⁰), или при (D₁⁰ ¹ D₂⁰) неравнорассеянными (в зависимости от совпадения или различия оценок случайных составляющих погрешностей измерений сравниваемых серий 1 и 2).

По количеству измерительной информации различают однократные и многократные измерения.

Однократные измерения — это одно измерение одной величины, т.е. число измерений равно числу измеряемых величин. Практическое применение такого вида измерений всегда сопряжено с большими погрешностями, поэтому следует проводить не менее трех однократных измерений и находить конечный результат как среднее арифметическое значение.

Многократные измерения характеризуются превышением числа измерений количества измеряемых величин. Обычно минимальное число измерений в данном случае больше трех. Преимущество многократных измерений — в значительном снижении влияний случайных факторов на погрешность измерения.

По характеру изменения измеряемой величины в процессе измерений бывают статистические, динамические и статические измерения.

Статистические измерения связаны с определением характеристик случайных процессов, звуковых сигналов, уровня шумов и т.д.

Статические измерения имеют место тогда, когда измеряемая величина практически постоянна.

Динамические измерения связаны с такими величинами, которые в процессе измерений претерпевают те или иные изменения.

Статические и динамические измерения в идеальном виде на практике редки.

11. Измерения различают по способу получения информации, по характеру изменений измеряемой величины в процессе измерений, по количеству измерительной информации, по отношению к основным единицам.

По отношению к основным единицам измерения делят на абсолютные и относительные.

Абсолютными измерениями называют такие, при которых используются прямое измерение одной (иногда нескольких) основной величины и физическая константа. Так, в известной формуле Эйнштейна Е=тс² масса (m) — основная физическая величина, которая может быть измерена прямым путем (взвешиванием), а скорость света (c) — физическая константа.

Относительные измерения базируются на установлении отношения измеряемой величины к однородной, применяемой в качестве единицы. Естественно, что искомое значение зависит от используемой единицы измерений.

По способу получения информации измерения разделяют на прямые, косвенные, совокупные и совместные.

Прямые измерения — это непосредственное сравнение физической величины с ее мерой. Например, при определении длины предмета линейкой происходит сравнение искомой величины (количественного выражения значения длины) с мерой, т.е. линейкой. Пример (измерение длины детали микрометром, силы тока амперметром, массы на весах)

Косвенные измерения отличаются от прямых тем, что искомое значение величины устанавливают по результатам прямых измерений таких величин, которые связаны с искомой определенной зависимостью, Так, если измерить силу тока амперметром, а напряжение вольтметром, то по известной функциональной взаимосвязи всех трех названных величин можно рассчитать мощность электрической цепи.

Совокупные измерения сопряжены с решением системы уравнений, составляемых по результатам одновременных измерений нескольких однородных величин. Решение системы уравнений дает возможность вычислить искомую величину.

Совместные измерения — это измерения двух или более неоднородных физических величин для определения зависимости между ними.

Совокупные и совместные измерения часто применяют в измерениях различных параметров и характеристик в области электротехники.

12.

Измерение — сложный процесс, включающий в себя взаимодействие целого ряда его структурных элементов. К ним относятся: измерительная задача, объект измерения, принцип, метод и средство измерения и его модель, условия измерения, субъект измерения, результат и погрешность измерения. Эти элементы и их взаимосвязи показаны на рис. 2.5 в виде структурной схемы. Из нее видно, что процесс измерения протекает по двум параллельным ветвям, содержащим соответствующие друг другу элементы, относящиеся к реальности (верхняя ветвь) и ее отражению, или познанию (нижняя ветвь). Элементы обеих ветвей, неразрывно связанных между собой, соответствуют друг другу по типу "реальность — отражение (модель)".

Первым начальным элементом каждого измерения является его задача (цель). Задача любого измерения заключается в определении значения выбранной (измеряемой) ФВ с требуемой точностью в заданных условиях. Постановку задачи измерения осуществляет субъект измерения — человек. При постановке задачи конкретизируется объект измерения, в нем выделяется измеряемая ФВ и определяется (задается) требуемая погрешность измерения.

Объект измерения — это реальный физический объект, свойства которого характеризуются одной или несколькими измеряемыми ФВ. Он обладает многими свойствами (Св₁ ..., Св_i, см. рис. 2.5) и находится в многосторонних и сложных связях с другими объектами. Субъ ект измерения — человек принципиально не в состоянии представить себе объект целиком, во всем многообразии его свойств и связей. Вследствие этого взаимодействие субъекта с объектом возможно только на основе математической модели объекта.

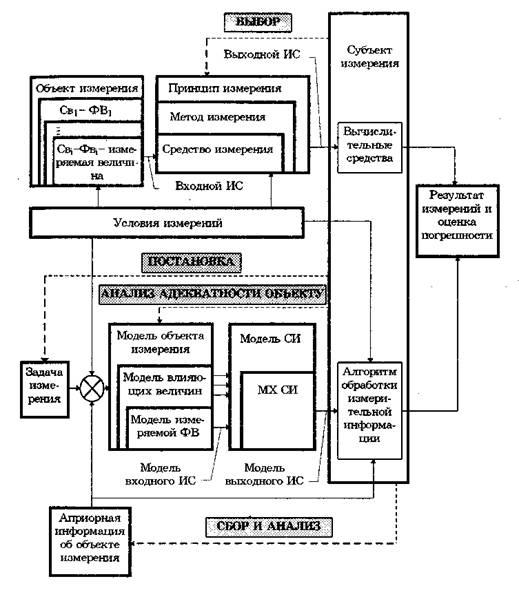

       Рис. 2.5. Основные элементы процесса измерения:

СИ — средство измерений, MX — метрологические характеристики,

ИС — измерительный сигнал, ФВ — физическая величина, Св — свойство

Математическая модель объекта измерения — это совокупность математических символов (образов) и отношений между ними, которая адекватно описывает интересующие субъекта свойства объекта измерения.

Модель объекта измерения строится до выполнения измерения в соответствии с решаемой задачей на основе априорной информации об объекте и условиях измерения. На рис. 2.5 это отражено в виде суммирования сведений о цели, условиях измерения и априорной информации об объекте. Модель объекта измерения должна удовлетворять следующим требованиям:

•  погрешность, обусловленная несоответствием модели объекту измерения, не должна превышать 10% предельно допускаемой погрешности измерения;

• составляющая погрешности измерения, обусловленная нестабильностью измеряемой ФВ в течение времени, необходимого для проведения измерения, не должна превышать 10% предельно допускаемой погрешности.

Если выбранная модель не удовлетворяет этим требованиям, то следует перейти к другой модели объекта измерений.

Априорная информация, т.е. информация об объекте измерения, известная до проведения измерения, является важнейшим фактором, обуславливающим его эффективность. При полном отсутствии этой информации измерение в принципе невозможно, так как неизвестно, что же необходимо измерить, а следовательно, нельзя выбрать нужные средства измерений. При наличии априорной информации об объекте в полном объеме, т.е. при известном значении измеряемой величины, измерения попросту не нужны. Указанная информация определяет достижимую точность измерений и их эффективность.

Измеряемая величина определяется как параметр принятой модели, а ее значение, которое можно было бы получить в результате абсолютно точного эксперимента, принимается в качестве истинного значения данной величины. Идеализация, принятая при построении модели объекта измерения, обуславливает несоответствие параметра модели исследуемому свойству объекта. Это несоответствие называют пороговым.. Обычно на практике из-за трудности оценивания пороговое несоответствие стремятся сделать пренебрежимо малым. ^

Цель построения модели объекта измерения состоит в выявлении (представлении) конкретной ФВ, подлежащей определению. Собственно следует говорить не о модели объекта измерения в делом, а о модели его измеряемого свойства или измеряемой ФВ.

Модель объекта измерения необязательно должна быть математической. Ее характер должен определяться видом и свойствами объекта измерений, а также целью измерений. Моделью может служить любое приближенное описание объекта, которое позволяет выделить параметр модели (или функционал параметров), являющийся измеряемой величиной и отражающий то свойство объекта измерений, которое необходимо оценить для решения измерительной задачи. Модель должна достаточно хорошо отражать две группы свойств (ФВ) объекта измерений: определяемые при измерении и влияющие на результат измерения.

Основной проблемой моделирования объектов измерений является выбор таких моделей, которые можно считать адекватно описывающими измеряемые величины (свойства) данного объекта. Важно отметить, что адекватность модели обуславливается не только теми свойствами объекта, которые требуется определить в рамках данной измерительной задачи, но и теми, которые могут влиять на результаты измерения искомой величины.

Построение адекватных моделей объектов измерений до настоящего времени является сложной творческой и неформализуемой задачей. Ее решение требует высокой квалификации, опыта и, естественно, инженерной интуиции. При этом зачастую приходится решать две взаимоисключающие задачи: модель должна адекватно отражать все свойства объекта, необходимые для решения измерительной задачи, и в то же время быть по возможности простой и содержать минимум параметров.

В большинстве практических инженерных задач модели объектов намерений достаточно очевидны и, как правило, несложны. Объект измерения характеризуется набором свойств и описывающих их ФВ. На рис. 2.5 одна из них (i-я) является измеряемой величиной. Измеряемая величина — это ФВ, подлежащая определению в соответствии с измерительной задачей. До недавнего времени понятие "физическая величина" считалось достаточным для постановки и решения всех измерительных задач. Однако из-за существенного расширения области применения измерений, усложнения их задач и усиления требований к точности и достоверности в ряде случаев оно перестало удовлетворять потребности в экспериментальном определении различных свойств разнообразных объектов.

При планировании современных измерений требуется введение более конкретных понятий, определяемых целями измерений, чем весьма общего понятия "физическая величина". В настоящее время под измеряемой величиной понимается параметр или функционал параметра модели объекта измерений, отражающий то его свойство, количественную оценку которого необходимо получить в результате измерений. Измеряемая величина всегда имеет размерность определенной ФВ, но представляет собой некоторую ее конкретизацию, обусловленную свойствами объекта измерений, которые связаны с поставленной целью измерений.

Для иллюстрации вышесказанного рассмотрим ряд примеров.



Пример 2.2. Объект измерения — поршень грузопоршневого манометра. Цель измерения — определение эффективной площади поршня.

Априорная информация состоит в том, что поперечное сечение поршня незначительно отличается от круга. В соответствии с этой информацией в качестве модели поршня принимается прямой цилиндр, поперечное сечение которого близко к кругу. Эффективную площадь поршня в некоторых случаях определяют по среднему диаметру его поперечного сечения. В соответствии с целью измерения в качестве параметра модели — измеряемой величины — принимается средний диаметр поперечного сечения поршня. Значение измеряемой величины в этом случае можно выразит функционалом вида

где d(a_i) — диаметр, имеющий угловую координату а_i = 30(i-1), т.е. функцию аргумента а_i, выраженную в градусах.



Пример 2.3. Объект измерения — переменное напряжение. Цель измерения — оценка мощности, которая может быть выделена в нагрузку.

До проведения измерений (априорная информация) известно, что переменное напряжение является периодическим и имеет форму, близкую к синусоидальной. В связи с этим в качестве модели принимается функция синуса, а качестве параметра — измеряемой величины — его среднее квадратическое значение, определяемое по формуле



где U_m и w — амплитуда и круговая частота синусоидального напряжения соответственно.

Если априорная информация о форме напряжения отсутствует, то моделью напряжения может быть, например, произвольная периодическая функция u(t). Тогда значение измеряемой величины должно быть выражено функционалом вида

где Т — период функции.



Измерительная информация, т.е. информация о значениях измеряемой ФВ, содержится в измерительном сигнале. Измерительный сигнал — это сигнал, содержащий количественную информацию об измеряемой ФВ. Он поступает на вход СИ, при помощи которого преобразуется в выходной сигнал, имеющий форму, удобную либо для непосредственного восприятия человеком (субъектом измерения), либо для последующей обработки и передачи. Субъект измерения осуществляет выбор принципа, метода и средства измерений.

Принцип измерений — совокупность физических принципов, на которых основаны измерения, например применение эффекта Джозефсона для измерения электрического напряжения или эффекта Доплера для измерения скорости.

Метод измерения — это прием или совокупность приемов сравнения измеряемой ФВ с ее единицей в соответствии с реализованным принципом измерения. Метод измерения должен по возможности иметь минимальную погрешность и способствовать исключению систематических погрешностей или переводу их в разряд случайных.

Методы измерения можно классифицировать по различным признакам. Известна [13] классификация по основным измерительным операциям. Она тесно связана с элементарными СИ, реализующими эти операции. Данная классификация ориентирована на структурное описание средств измерений и поэтому важна для измерительной техники, а также метрологии информационно-измерительных систем.

Для метрологического анализа более важными являются традиционные классификации, основанные на следующих признаках. Первый из них — физический принцип, положенный в основу измерения. По нему все методы измерений делятся на электрические, магнитные, акустические, оптические, механические и т.д. В качестве второго признака классификации используется режим взаимодействия средства и объекта измерений. В этом случае все методы измерений подразделяются на статические и динамические. Третьим признаком может служить применяемый в СИ вид измерительных сигналов. В соответствии с ним методы делятся на аналоговые и цифровые.

Наиболее разработанной является классификация по совокупности приемов использования принципов и средств измерений. По этой классификации различают метод непосредственной оценки и методы, сравнения (рис. 2.6). Эти устоявшиеся в литературе названия, как справедливо отмечено в [24], не совсем удачны, поскольку наводят на мысль о возможности измерения без сравнения. Представляется [24] более правильным говорить о опосредованном и непосредственном сравнении с мерой. При этом непосредственным и опосредованным сравнение может быть как во времени, так и в отношении физической природы измеряемых величин.



            Рис. 2.6. Классификация методов измерения



Сущность метода непосредственной оценки состоит в том, что о значении измеряемой величины судят по показанию одного (прямые измерения) или нескольких (косвенные измерения) средств измерений, которые заранее проградуированы в единицах измеряемой величины или единицах других величин, от которых она зависит. Это наиболее распространенный метод измерения. Его реализуют большинство средств измерений.

Простейшими примерами метода непосредственной оценки могут служить измерения напряжения электромеханическим вольтметром магнитоэлектрической системы или частоты импульсной последовательности методом дискретного счета, реализованным в электронно-счетном частотомере.

Другую группу образуют методы сравнения: дифференциальный, нулевой, совпадений, замещения. К ним относятся все те методы, при которых измеряемая величина сравнивается с величиной, воспроизводимой мерой. Следовательно, отличительной особенностью этих методов сравнения является непосредственное участие мер в процессе измерения.

При дифференциальном методе измеряемая величина X сравнивается непосредственно или косвенно с величиной X_м, воспроизводимой мерой. О значении величины X судят по измеряемой прибором разности DХ = X – X_м и по известной величине Х_м, воспроизводимой мерой. Следовательно, Х = Х_м+ DХ. При дифференциальном методе производится неполное уравновешивание измеряемой величины. Он сочетает в себе часть признаков метода непосредственной оценки и может дать весьма точный результат измерения, если только измеряемая величина и величина, воспроизводимая мерой, мало отличаются друг от друга. Например, если разность этих двух величин составляет 1% и измеряется с погрешностью до 1%, то тем самым погрешность измерения искомой величины уменьшается до 0,01% (если не учитывать погрешность меры).

Примером дифференциального метода может служить измерение вольтметром разности двух напряжений, из которых одно известно с большой точностью, а другое представляет собой искомую величину.

Нулевой метод является разновидностью дифференциального метода. Его отличие состоит в том, что результирующий эффект сравнения двух величин доводится до нуля. Это контролируется специальным измерительным прибором высокой точности — нуль-индикатором. В данном случае значение измеряемой величины равно значению, которое воспроизводит мера. Высокая чувствительность нуль-индикаторов, а также выполнение меры с высокой точностью позволяют получить малую погрешность измерения.

Пример нулевого метола — взвешивание на весах, когда на одном плече находится взвешиваемый груз, а на другом — набор эталонных грузов. Другой пример — измерение сопротивления с помощью уравновешенного моста.

Метод замещения заключается в поочередном измерении прибором искомой величины и выходного сигнала меры, однородного с измеряемой величиной. По результатам этих измерений вычисляется искомая величина. Поскольку оба измерения производятся одним и тем же прибором в одинаковых внешних условиях, а искомая величина определяется по отношению показаний прибора, погрешность результата измерения уменьшается в значительной мере. Так как погрешность прибора неодинакова в различных точках шкалы, наибольшая точность измерения получается при одинаковых показаниях прибора.

Пример метода замещения — измерение большого электрического активного сопротивления путем поочередного измерения силы тока, протекающего через контролируемый и образцовый резисторы. Питание цепи при измерениях должно осуществляться от одного и того же источника постоянного тока. Выходное сопротивление источника тока и измерительного прибора — амперметра должно быть очень мало по сравнению с измеряемыми сопротивлениями.

При методе совпадений разность между измеряемой величиной и величиной, воспроизводимой мерой, определяют, используя совпадение отметок шкал или периодических сигналов. Этот метод широко используется в практике неэлектрических измерений. Примером может служить измерение длины при помощи штангенциркуля с нониусом. Примером использования данного метода в электрических измерениях является измерение частоты вращения тела посредством стробоскопа.

Метод измерений реализуется в средстве измерений — техническом средстве, используемом при измерениях и имеющем нормированные метрологические свойства (ГОСТ 16263-70). Такое определение представляется не совсем удачным. По сути дела, под СИ следует понимать техническое средство, предназначенное для измерений и позволяющее решать измерительную задачу путем сравнения измеряемой величины с единицей или шкалой ФВ [24].
