19. Конструкции и особенности расчета ж/б силосов
Силосами называют емкости для хранения сыпучих материалов при соотношении глубины h и размеров в плане а и b (см. рис. XVI.22,а), отвечающем условию h>1,5а (где а>b). Трение сыпучих материалов о стены силосов, возникающее в процессе истечения содержимого, велико и потому учитывается в расчетах.
По верху силосного корпуса предусматривают галерею для загрузочного оборудования, снизу — подсилосное помещение для разгрузки содержимого в транспортные механизмы (рис. XVI.28).
По форме силосы могут быть цилиндрическими или призматическими с четырьмя, шестью, восемью гранями. По затрате материалов и стоимости возведения для цилиндрических силосов оптимальный размер диаметра 6 м, для квадратных в плане — оптимальный размер стороны 3—4 м. Для зерновых элеваторов рекомендованы к применению силосы трех типов с размерами в плане 36X24, 36X18 и 24X18 м. Длина корпуса может быть и больше, но она не должна превышать 48 м для круглых и 42 м для квадратных силосов. Это ограничение диктуется необходимостью устройства температурно-усадочных швов.
Типовой размер высоты силосов принят 30 м, на грунтах высокой прочности (скальных) она может быть увеличена до 42 м, а в некоторых случаях и более.
Силосы сооружают монолитными и сборными.
Номинальный размер высоты сборного яруса 1,2 м. Сборные элементы могут быть гладкими толщиной 100 мм или ребристыми с толщиной стены 60 мм. Объединяют отдельные силосы в силосный корпус с помощью оцинкованных болтов.
Сборные силосы с номинальным диаметром 6 м компонуют, как показано на рис. XVI.30, а. Каждый ярус состоит из четырех элементов, соединяемых болтами (рис. XVI.30,б). Сборные элементы могут быть гладкими (толщиной 100 мм) и ребристыми (с толщиной стен 60 мм и высотой ребер 150мм).

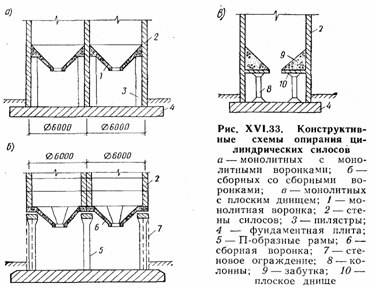

Стены круглых монолитных силосов обычно доводят до фундаментной плиты. В подсилосной части стены усиливают пилястрами, на которые сверху опираются воронки (рис. XVI.33, а). Устраивают также плоские днища на своих колоннах с забуткой поверху (рис. XVI.33, в).
Давление от сыпучего материала — вертикальное pkl (нормативное) и горизонтальное pk2 (нормативное) -на глубине у от уровня загрузки определяют по формулам, выведенным теоретически и уточненным экспериментально (рис. XVI.34,а, б):
Вертикальное давление, передающееся стене силоса вследствие трения сыпучего материала (рис. XVI.34,г),
τ=μp2
Расчетное значение нагрузки от сыпучих материалов определяют по формулам:
где γf— коэффициент надежности по нагрузке; γk — коэффициент условий работы конструкции. Стена цилиндрического силоса растягивается горизонтальным усилием (рис. XVI.34, s)
Стена силоса любой формы в вертикальном направлении сжимается погонным усилием (см. рис. XVI.34, а)
Для силосов применяют бетон класса не ниже В15.
Стены монолитных силосных корпусов возводят обычно в скользящей опалубке, удерживаемой на домкратных рамах. Поэтому армируют стены в горизонтальном направлении отдельными стержнями сравнительно небольшой длины с шагом стержней 100—200 мм; толщина защитного слоя должна быть не менее 20 мм. Стены круглых силосов диаметром до 6 м достаточно армировать одиночной горизонтальной арматурой (рис. XVI.36, а), однако в наружных стенах силосов на 2/з высоты от днища необходимо двойное армирование (рис. XVI.36, б) для восприятия изгибающих моментов, образующихся при шахматном заполнении силосов корпуса.
Вертикальные стержни принимают диаметром 10 мм с шагом 300—350 мм для наружных стен силосов и 400— 500 мм для внутренних. Общее сечение вертикальных стержней назначают не менее 0,4 % сечения бетона. Часть вертикальных стержней устанавливают в виде вязаных каркасов (рис. XVI.36, в) через 1—1,5 м один от другого, что обеспечивает проектное положение горизонтальной арматуры при бетонировании. Вертикальные и горизонтальные стержни во всех местах пересечений связывают вязальной проволокой; при двойном армировании (см. рис. XVI.36, е) обе сетки соединяют поперечными хомутами диаметром не менее 3 мм.
Стены силосов рассчитывают по образованию и ширине раскрытия трещин в соответствии с указаниями, относящимися к растянутым элементам.
Опыт проектирования показал, что для стен монолитных силосов из бетона класса В15 с арматурой (без предварительного напряжения) периодического профиля класса А-П с процентом армирования не более 0,7 раскрытие трещин не превышает допустимого размера (0,2 мм при нормативных значениях нагрузки).
