Порядок выполнения работы
Задание. Вычислить и экспериментально проверить суммарный уровень шума от нескольких источников. Схема установки для исследования шума представлена на рис. 6.1.

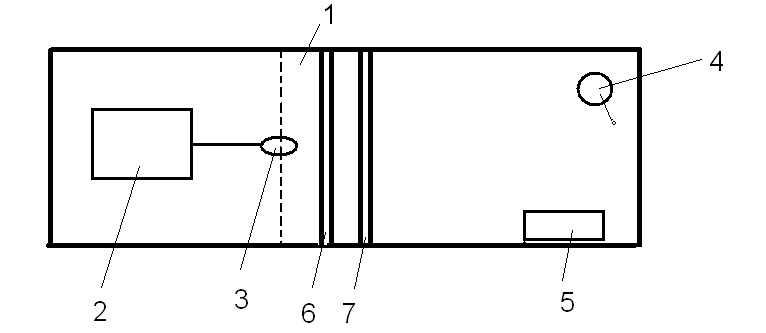

Рис. 6.1. Схема установки для исследования шума:
1 Акустическая камера, имитирующая производственное помещение; 2 шумомер
ВШВ-003; 3 микрофон; 4 два источника шума, подвешенных на задней стенке
звонка; 5 – двигатель; 6, 7 перегородки
Ознакомиться с лабораторной установкой для исследования шума и проверить работу звонка и двигателя (см. рис. 6.1).
Включить шумомер ВШВ-003.
3. Произвести электрическую калибровку измерителя. После калибровки отключить кнопку «Калибр».
Кнопки «V», «1кГц» и «Фильтры октавные» должны быть отключены (т.е. в отжатом состоянии). Переключатель «Род работы» установите в положение «Откл».
Отсоединить эквивалент капсюля П-16 от предусилителя ПМ-3 и осторожно соединить капсюль М 101 с предусилителем. Переключатели измерительного прибора установить в положения:
«Делитель dB1» – 80;
«Делитель dB2» – 50;
«Фильтры» лин.;
«Род работы» F.
После двух минут самонагрева произвести измерения уровня звукового давления. При измерениях предусилитель ПМ-3 следует держать на вытянутой руке в направлении звука.
Если при измерении стрелка показывающего прибора находится в начале шкалы, то она выводится в сектор 010 шкалы децибел сначала переключателем «Делитель dB1», а затем переключателем «Делитель dB2». Если периодически загорается индикатор «Перег.», то переключатель «Делитель dB1» необходимо перевести на более высокий уровень.
При измерении низкочастотных составляющих звука могут возникнуть флуктуации (колебания) стрелки показывающего прибора, для их устранения следует перевести переключатель «Род работы» из положения F в S.
Для определения результата измерения сложите показания светодиода по шкалам dB и М 101 на передней панели измерительного прибора и показывающего прибора по шкале децибел.
Измерение уровней звукового давления по характеристикам А, В, С производится аналогично изложенному выше, при этом переключатель «Фильтры» устанавливается в положения С, В или А.
Произвести измерение уровней звукового давления по шкале «А» измерителя, в дБ, отдельно для звонка и двигателя. Данные занести в таблицу (табл. 6.3).
Произвести измерение уровней звукового давления в октавных полосах частот отдельно для звонка и двигателя. Данные занести в табл. 6.3
Используя СНиП 23-03-2003, вычислить суммарный уровень звукового давления от двух источников, данные занести в табл. 6.3.
Включить одновременно звонок и двигатель, измерить суммарный уровень звукового давления от двух источников, результаты занести в табл. 6.3.
Полученные результаты сравнить между собой и сделать выводы.
Сравнить измеренные и вычисленные уровни звукового давления с допустимыми значениями (ГОСТ 12.1.00383; СНиП 23-03-2003) и сделать выводы.
Таблица 6.3
Результаты проведенных измерений уровней звука и звукового давления от звонка и двигателя
Источники шума, уровни звукового давления |
Уровни звукового давления в октавных полосах частот, дБ |
Уровень звукового давления дБА | |||||||
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 | ||
Звонок |
|
|
|
|
|
|
|
|
|
Двигатель |
|
|
|
|
|
|
|
|
|
Суммарный уровень звукового давления LΣ (вычисленный) |
|
|
|
|
|
|
|
|
|
Суммарное значение уровней звукового давления LΣ (измеренное) |
|
|
|
|
|
|
|
|
|
Допустимое значение Lдоп |
|
|
|
|
|
|
|
|
|
Построить график зависимости L(f) в октавных полосах частот (спектр шума) и сравнить их с предельными спектрами шума согласно ГОСТ 12.1.00383 и СНиП 23-03-2003.
