Глава вторая элементы оптоэлектроники
Общие сведения
В оптоэлектронике световой луч выполняет те же функции управления, преобразования и связи, что и электрический сигнал в электрических цепях. Элементы оптоэлектроники обладают рядом преимуществ по сравнению с элементами электрических цепей.
Наличие заряда у электрона не позволяет избежать его взаимодействия с внешними электрическими и магнитными полями. Поэтому в электрических цепях эти взаимодействия всегда имеют место. Кроме того, в электрических цепях трудно осуществлять гальваническую развязку, особенно на низких частотах и на постоянном токе.
Так как в оптической цепи носителями сигнала являются электрически нейтральные фотоны, которые в световом потоке не взаимодейст-вуют между собой, не смешиваются и не рассеиваются, то обеспечивается: практически полная электрическая развязка входной и выходной цепей системы; хорошее согласование цепей с разными входными и выходными импедансами; отсутствие обратного влияния приемника сигнала на его источник; пропускание и преобразование сигналов в широком диапазоне частот. В этом состоят основные преимущества оптической связи.
Однако оптические системы обладают довольно ограниченными функциональными возможностями: не позволяют непосредственно преобразовывать оптические сигналы в перемещения исполнительных

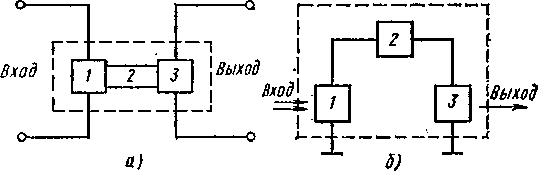

Рис. 2.1. Структурная схема оптронов с внутренней фотонной связью (а) и с внутренней электрической связью (б)
механизмов, реле, двигателей и т. п. Поэтому в оптоэлектронных преобразователях обычно используют комбинации двух способов обработки и передачи информации — оптического и электрического.
Для осуществления элементарного преобразования в оптоэлектронике необходимо иметь управляемый источник света (фотоизлучатель), яркость свечения которого однозначно определяется электрическим сигналом, а также фотоприемник, сопротивление или э. д. с. которого зависит от его освещенности.
Основным компонентом оптоэлектроники является «пара с фотонной связью», которая носит название оптрона. Простейший оптрон представляет собой четырехполюсник, состоящий из трех элементов: источника света /, световода 2 и приемника света 3 (рис. 2.1, а). В таких оптронах развязка между входом и выходом характеризуется только сопротивлением утечки цепи и составляет Ю1*—10м Ом. Входной электрический сигнал в виде импульса или перепада входного тока возбуждает фотоизлучатель и вызывает световое излучение. Световой сигнал по световоду попадает в фотоприемник, на выходе которого образуется электрический импульс или перепад выходного тока. Внутренняя связь в оптроне данного типа — фотонная, а внешние— элек- трнческпе.
Возможен и другой тип оптрона — с электрической внутренней связью и фотонными внешними связями (рис. 2.1,6). Он служит для усиления световых сигналов или преобразования сигнала одной частоты в сигнал другой частоты, например сигналов невидимого инфракрасного излучения в сигнал видимого спектра. Светоприемник / преобразует входной световой сигнал в электрический. Последний усили- 94вается электронным усилителем 2 и возбуждает источник света 3, частота излучения которого может существенно отличаться от частоты входного сигнала. С помощью более сложных оптических и электрических связей удается получить оптроны с самыми различными свойствами.
К оптоэлектронным элементам обычно относят не только всевозможные оптроны, но также полупроводниковые приборы, выполняющие функции устройств оптической переработки информации. Сюда относятся многоэлементные матричные люминесцентные экраны для отображения информации, сканисторы — устройства развертки изображений, знаковые индикаторы и т. п., а также единичные преобразователи электрических и оптических сигналов — фотоизлучатели и фотоприемники.
