К числу данных, характеризующих тот или иной трансформа­ тор тока, относятся классы точности вторичных обмоток. Класс точности позволяет судить о погрешностях, которые возникают при измерениях с использованием трансформатора тока.

Некоторые типы трансформаторов тока и их данные приве­ дены в табл 8.

Проверка трансформаторов тока перед установкой. Принимая трансформатор для монтажа, осматривают аппарат, чтобы убе­ диться в отсутствии повреждений отдельных частей, наличии обозначений выводов и пас­ портной таблички.

Кроме внешнего осмотра, все трансфор­ маторы тока должны пройти серию электри­ ческих испытаний, проводимых в централь­ ных мастерских или наладочными бригада­ ми. Так, по схеме, приведенной на рис. 68, а, проверяют вторичные обмотки трансформа­ тора, чтобы убедиться в том, что они не имеют обрыва. При обрыве стрелка мегом­ метра при вращении его рукоятки остается на бесконечном значении шкалы. Проверять вторичные обмотки можно и малогабарит­ ным мостом Уитстона. При этом способе об­ рыв фиксируется бесконечно большим со­ противлением, получаемым при измерении.

Состояние изоляции первичной и вторич­ ной обмоток проверяют по схемам, показан­ ным на рис. 68, б и в . Проверка ведется с помощью мегомметра на напряжение 1000— 2500 в. Величина сопротивления изоляции не нормируется, но должна быть для первичной

обмотки не менее 50—100 Мом, а для вторичных обмоток не менее

10—25 Мом.

Для окончательного суждения о состоянии изоляции трансфор­ маторы тока испытывают повышенным напряжением промышлен­ ной частоты в течение 1 мин. При этом вторичные обмотки испы­ тывают напряжением 2000 в, а первичные — напряжением, опре­ деляемым ГОСТом.

Правильность маркировки выводов и соответствие их завод­ ским обозначениям проверяют, определяя полярность по схеме, приведенной на рис. 69. В схеме используется гальванометр с ну­ лем посередине и батарейка от карманного фонаря. Более удобно применять портативную аккумуляторную батарею на напряжение

6—12 в.

Если полярность правильная, стрелка прибора в момент замы­ кания цепи батареи должна отклониться вправо. Отклонение стрелки прибора влево указывает, что полярность вторичной об­ мотки' обратна полярности, обозначенной е заводской маркировке,

61

и ее концы в этом случае должны быть перемаркированы или пересоединены.

Установка. В закрытых распределительных устройствах сбор­ ного типа измерительные трансформаторы тока монтируют на кон­ струкциях из угловой стали или на стальных или железобетонных плитах.

Рис. 70. Трансформатор ТПОЛ-Ю на лапке

На рис. 70 приведены установочные размеры трансформатора тока ТПОЛ-Ю на лапке, которой аппарат с помощью четырех бол­ тов прикрепляется к металлоконструкции.

Трансформатор того же типа, но на фланце показан на рис. 71. Фланец аппарата крепится четырьмя болтами к стальным уголь­

никам или проходным плитам. Трансформатор применяют при про­ ходах через стены и междуэтажные перекрытия РУ.

В комплектных распределительных устройствах измерительные трансформаторы тока крепят на металлоконструкциях шкафа.

Вводы трансформаторов тока нужно располагать так, чтобы шины со стороны питания подходили к зажимам с пометкой Л\, а отходящие шины — к зажимам с пометкой Л2- В ином случае мар­ кировка вторичных обмоток и # 2 нарушится и их концы необ­ ходимо перемаркировать.

После того, как трансформаторы закрепят на рабочих местах, их вторичные обмотки и металлические опорные основания из со­ ображений безопасности обслуживания соединяют с заземляю­ щей сетью.

Выводы вторичных обмоток, если к ним не присоединяют из­ мерительные приборы, реле и др., должны быть закорочены. Этим исключается возможность образования опасного напряжения на выводах и в цепях, с ними связанных. Кроме того, не возникает недопустимый нагрев сердечников трансформатора.

§ 12. МОНТАЖ ИЗМЕРИТЕЛЬНЫХ ТРАНСФОРМАТОРОВ НАПРЯЖЕНИЯ

Устройство и схема включения. Соотношение между напряже­ ниями и витками обмоток трансформатора напряжения (рис. 72) следует представить так:

Кт.н. — коэффициент трансформации трансформатора напряжения.

Трансформаторы напряжения в распределительных устройст­ вах выполняют те же функции, что и трансформаторы тока, но применительно к измерительным приборам и реле, имеющим об­ мотки напряжения (вольтметрам, ваттметрам, реле напряжения идр.).

Таблица 9

Трансформаторы напряжения и их масса

П р и м е ч а н и е . В принятых сокращенных наименованиях типов трансформаторов бук­ ва Н означает трансформатор напряжения, О — однофазный, М —масляный, Т — трехфазный,

К —с компенсирующей обмоткой, И — для сети с изолированной нейтралью, а цифры указы­ вают номинальное напряжение.

63

Типы некоторых измерительных трансформаторов напряжения, применяемых в ЗРУ, приведены в табл. 9, а установочные размеры на рис. 73 и 74. Схемы включения трансформаторов напряжения приведены на рис. 75—76.

Из рисунка 75, а видно, что три однофазных трансформатора напряжения могут быть соединены в звезду с выделением заземлен­ ной нейтрали обмоток. Эту схему применяют, когда измерительные

необходимо включить приборы и реле только на междуфазовые на­ пряжения.

Схемы включения трансформаторов напряжения НТМК и НТМИ, а также схема включения измерительных приборов и реле для контроля изоляции во вторичные обмотки трансформатора НТМИ показаны на рис. 76.

Проверка трансформаторов перед монтажом. При внешнем ос­ мотре трансформаторов напряжения устанавливают, целы ли фар­ форовые выводы и их армировка, не поврежден ли бак, нет ли течи масла между баком и крышкой или из-под фланцев выводов. Кроме того, проверяют уровень масла, исправность маслоуказателя, нали­ чие паспортной таблички.

Электрические испытания трансформаторов напряжения анало­ гичны электрическим испытаниям трансформаторов тока и заклю­ чаются в измерении сопротивления изоляции обмоток, определении полярности выводов высшего и низшего напряжения и коэффици­ ента трансформации. Кроме того, так как трансформаторы напря­ жения являются маслонаполненными аппаратами, берут пробу масла для испытания его на электрическую прочность и для хими­ ческого анализа.

Изоляцию трансформатора напряжения проверяют мегоммет­ ром напряжением 1000—2500 в. При этом замеряют сопротивление изоляции обмоток высшего и низшего напряжения по отношению

64

135

BOZ

Рис. 73. Трансфор­ матор напряжения НОМ-10:

I— болт заземления, 2 — пробка маслона­ ливного отверстия

Рис. 74. Трансформаторы напряжения:

а — НТМИ-6, б — НТМИ-10

5 Заказ ISO

а)

Рис. 75. Схемы включения однофазных трансформаторов напряжения:

а — соединение трех однофазных трансформаторов в звезду, б — соединение двух однофазных трансформаторов в открытый треугольник

°)

в)

Рис. 76. Схемы включения трехфазных трансфор­ маторов напряжения:

а-трансформатора НТМК, б - трансформатора НТМИ, . е прноороа и реле во вторичные цепи трансформатора

Для окончательного суждения о состоянии изоляции трансфор­ маторы напряжения испытывают повышенным напряжением так же, как трансформаторы тока.

Полярность выводов проверяют тоже аналогично проверке по­ лярности выводов трансформаторов тока. Постоянный ток подво­ дят к обмотке высшего напряжения, а гальванометр включают в обмотку низшего напряжения. При проверке полярности обмоток

Рис. 78. Общий вид шкафа КРУ с трансформато­ ром НТМИ-10 и предохранителями ПКТ

трехфазных трансформаторов напряжения источник тока присоеди­ няют поочередно к зажимам Л и В, 6 и С, С и Л, а прибор соответ­ ственно к зажимам НН — а и b, b и с, с и а. Во всех трех случаях стрелка прибора должна отклоняться вправо, что будет свидетель­ ствовать о правильности маркировки. При других результатах не­ обходима перемаркировка зажимов.

Установка трансформаторов напряжения. Технологическая схе­ ма монтажа включает три основные операции:

установку опорной конструкции;

С8

подъем на рабочее место и установку трансформатора напря­ жения;

присоединение заземления.

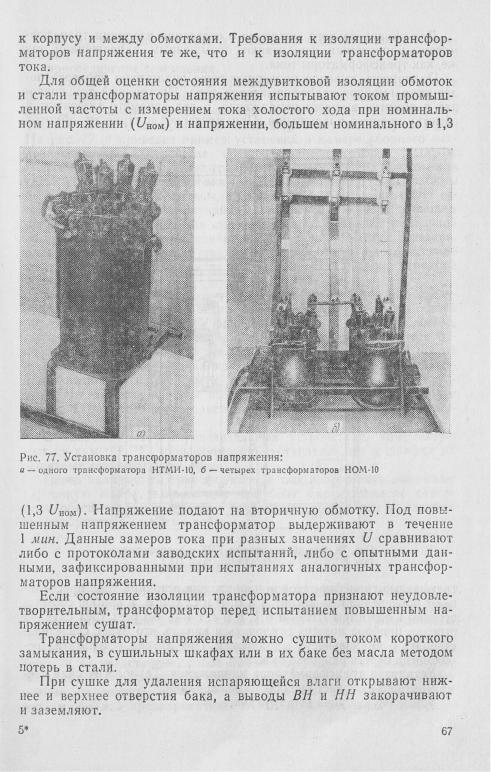

Опорные конструкции для трансформаторов напряжения могут быть разнообразного исполнения. На рис. 77, а показана конструк­ ция для установки трансформатора НТМИ-10, изготовленная из угловой стали и закрепленная непосредственно на полу камеры. На рис. 77, б приведен пример установки в камере сборного рас­ пределительного устройства четырех трансформаторов НОМ-10. Поднимают на конструкцию трансформаторы вручную блоком или талью. Во время их установки первичные зажимы (ВИ) должны быть закорочены и заземлены, а провода вторичной цепи (ИИ) от­ соединены, так как при случайном подключении к этим проводам проводов осветительной или силовой сети на выводах первичной обмотки трансформатора появится высокое напряжение. Устанав­ ливать аппараты следует таким образом, чтобы маслоспускной кран и указатель уровня масла были обращены в сторону коридора обслуживания.

Устанавливая трехфазные трансформаторы напряжения, следу­ ет учитывать, что при подсоединении к ним шин соблюдают общий порядок чередования фаз. У однофазных трансформаторов вывод, имеющий маркировку X, заземляют. Если устанавливают три од­ нофазных трансформатора, все выводы X соединяют общей шиной и заземляют. Когда устанавливают два трансформатора напряже­ ния и соединяют их в открытый треугольник, рабочую фазу со сто­ роны НИ заземляют, если это предусмотрено проектом. Корпус каждого трансформатора присоединяют к заземляющему устройст­ ву отдельной шиной.

В современных распределительных устройствах, комплектуе­ мых из камер КРУ, трансформаторы устанавливают в шкафах на выкатных тележках (рис. 78).

Перед включением трансформатора под напряжение вынимают картонную шайбу, заложенную под болт маслоналивного отвер­ стия, обеспечивая тем самым возможность свободного «дыхания» трансформатора во время работы.

§ 13. МОНТАЖ ВЫСОКОВОЛЬТНЫХ ПРЕДОХРАНИТЕЛЕЙ

Устройство и типы предохранителей. В закрытых распредели­ тельных устройствах применяют предохранители ПК (К — кварце­ вое заполнение) для защиты силовых цепей и ПКТ для защиты трансформаторов (Т) напряжения.

Общий вид предохранителя ПК показан на рис. 79, а. Патрон (рис. 79, б) представляет собой фарфоровую трубку с контактными обоймами 9. Внутри трубки находятся плавкие вставки 10, выпол­ ненные из медной посеребренной проволоки и припаянные к торцам обойм. У предохранителей на ток до 7,5 а вставки намотаны
