Из схемы трансформатора НКФ (рис. 129, б) видно, что он состоит из соединенных последовательно катушек, включаемых между «линией» и «землей». На каждую из двух катушек прихо­ дится по '/г Нф, что облегчает их изоляцию. Средние точки кату­ шек соединены с сердечником, поэтому крайние витки обмотки оказываются под напряжением всего t/ф, что дополнительно облегчает их изоляцию. Сердечники изолированы с учетом напря­ жения 7г f/ф. На сердечнике нижнего элемента каскада обычно имеются две вторичные обмотки, предназначенные для присоеди­ нения измерительных приборов и реле.

Трансформаторы напряжения перед монтажом на территории ОРУ подлежат внешнему и внутреннему осмотру, при котором вынимают сердечники.

Трансформаторы НОМ-35 устанавливают на металлических или железобетонных конструкциях и крепят болтами М16, трансфор­ маторы НКФ-ПО монтируют на таких же конструкциях, но крепят болтами М20 или упорами. Поднимают трансформаторы автокра­ нами за кольца, имеющиеся на цоколе трансформатора, или за крючья, приваренные к баку. При перемещении трансформаторов угол наклона их оси по отношению к вертикали не должен превы­ шать 30°.

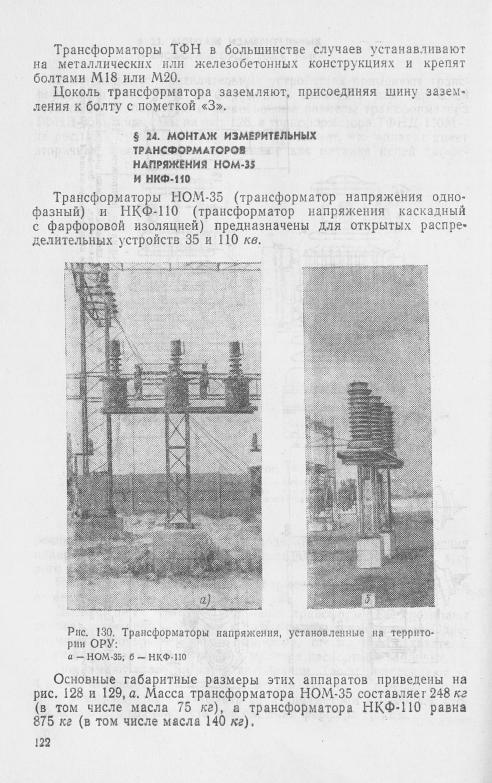

На рис. 130 показаны трансформаторы напряжения НОМ-35 и НКФ-ПО, установленные на территории открытого распредели­ тельного устройства.

§ 25. МОНТАЖ РЕАКТОРОВ И РАЗРЯДНИКОВ

Монтаж реакторов. В открытых распределительных устройствах можно монтировать бетонные реакторы. Реакторные колонки встраивают в кирпичные или бетонные киоски и их монтаж ничем не отличается от монтажа в закрытых установках. Применяются также маслонаполненные реакторы.

Монтаж разрядников. В условиях открытых распределительных устройств 35 и ПО кв применяют разрядники РВП-35 (разрядник вентильный подстанционный на 35 кв) и РВС-110 (разрядник вентильный станционный на ПО кв). Их установочные данные приведены на рис. 131. Масса разрядника РВП-35 составляет 76 кг а РВС-110 равна 230 кг.

Для примера рассмотрим технологию монтажа разрядников РВС-110, так как она почти не отличается от технологии монтажа разрядника РВП-35. Вначале выверяют по отвесу и уровню опор­ ные конструкции или фундаменты, предназначенные для установки аппаратов. Затем подбирают отдельные элементы разрядников по обозначениям на фланцах (1—1, 2—2, 3—3) и зачищают контакт­ ные поверхности каждого элемента. Подготовленные элементы со­ бирают в колонки, которые выверяют по вертикали. Возможные перекосы устраняют, подкладывая под нижние фланцы прокладки

123

из тонкой кровельной стали. Швы между фланцами покрывают

бакелитовым или глифталевым лаком.

Монтируя разрядник, необходимо с особой осторожностью за­ тягивать болты на фланцах отдельных элементов. Болты следует затягивать попеременно, в обход по кругу, и проворачивать в каж-

Рис. 131. Разрядники:

ная затяжка болтов может привести к трещинам на фарфоре и его разрушению. Болты снабжают пружинными шайбами, которые компенсируют напряжения, возникающие при затяжке. Швы флан­ цев в собранной колонке для герметизации вновь 2—3 раза покры­ вают влагостойким лаком.

§ 26. МОНТАЖ ШИН ОТКРЫТЫХ РУ

Шинное устройство ОРУ представляет собой главным образом алюминиевые и сталеалюминиевые провода, смонтированные на

124

подвесных изоляторах. Подвесные изоляторы собирают в гирлянды. Количество изоляторов в гирлянде зависит от напряжения уста­ новки. Так, если напряжение 35 кв, гирлянду составляют из двух­ трех изоляторов, а если ПО кв — из шести — восьми. Гирлянды монтируют с помощью сцепной арматуры, пример использования которой в гирлянде приведен на рис. 132.

Рис. 132. Натяжная гирлянда:

(сколы, царапины на глазури, трещины, лысины) или повреждения в армировке, изоляторы бракуют. Собранные гирлянды раскла­ дывают около опор, на которые их будут устанавливать.

Монтаж шиноустройства заключается в следующем. После того как соберут гирлянды и доставят их к месту монтажа, начинают раскатывать провод. Для этого барабан с проводом поднимают с помощью домкратов и продетого сквозь барабан вала. Раскаты­ вать провод можно также при помощи специальных козел. В неко­ торых случаях провода доставляют бухтами, тогда их раскаты­ вают, применяя обычные раскаточные вертушки.

После раскатки конец провода закрепляют в зажиме крайней опоры, причем длину провода, выходящего из зажима как в одну, так и в другую сторону, определяют по рабочему чертежу установ­ ки, потому что эта длина зависит от схемы ошиновки участка ОРУ. Провод, укладываемый в зажим, предварительно обертывают полоской (размером 1X30 мм) того же металла, из которого вы­ полнен верхний его повив. Это необходимо, чтобы предотвратить повреждение отдельных проволок провода. Провод, заделанный в зажим, прикрепляют к натяжной гирлянде и вместе с ней под­ нимают на опору при помощи укрепленных на траверсе опоры блока и веревки. Затем провод натягивают по направлению ко второй опоре полиспастами или лебедкой через раскаточный ролик, закрепленный на опоре. К полиспасту или лебедке провод крепят клиновым или плашечным зажимом (рис. 133).

125

Натяжение провода должно соответствовать проектным дан­ ным. Оно может быть определено динамометром, включенным последовательно между проводом и полиспастом или лебедкой. Стрелу провеса провода можно определить визированием.

На натянутом проводе против точки крепления гирлянды накла­ дывают бандаж из мягкой вязальной проволоки. После этого про­ вод опускают вниз и отмеряют на нем от бандажа расстояние, равное длине гирлянды (отмер ведется по направлению внутрь

*2

Рис. 133. Натяжные монтажные зажимы:

а — плашечный, б — клиновой; 1 — провод, 2 — болты, S —корпус с накладкой, 4 -*> планка, 5 — клин

пролета). Соответственно отмеру устанавливают натяжной зажим, который затем прикрепляют к гирлянде, и провод вместе с гир­ ляндой поднимают и закрепляют на опоре. Гирлянду и провод поднимают, как и в первом случае, с помощью веревки и блока.

В том же порядке монтируют и две другие фазы. При этом стрелы их провеса определяют по первой, уже натянутой, фазе.

Ответвления к аппаратуре выполняют с помощью болтовых либо прессуемых зажимов или сваркой.

В некоторых случаях, учитывая условия расположения аппара­ туры по отношению к опорам, целесообразно применять стальные тяги, с помощью которых натяжную гирлянду можно отнести на

желаемое расстояние.

Провода сборных шин ОРУ вместе с ответвлениями к аппара­ там целесообразно заготовлять в мастерских по шаблонам. В на­ стоящее время в монтажную практику вводится инструментальная съемка для замера проводов, применяемых в качестве шин ОРУ с последующим изготовлением отдельных участков и узлов оши­ новки в монтажных мастерских.

126

§ 27. КРАТКИЕ СВЕДЕНИЯ О МОНТАЖЕ КОМПЛЕКТНЫХ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ НАРУЖНОЙ УСТАНОВКИ

Пример выполнения одного из типов шкафов КРУН приведен на рис. 134. В его состав входит выключатель 3 типа МГГ-10/500 с. приводом 1 типа ПЭ-2. В шкафу смонтирован шинный 11 и линей­ ный 6 разъединители, управ­ ляемые соответственно при­ водами 2 и 4. В данном слу­ чае применены проходные трансформаторы тока 5 типа ТПШЛ. Расположенные в шинном отсеке сборные ши­ ны 9 смонтированы на опор­ ных изоляторах 8. Проход­ ной изолятор 7 и опорный изолятор 10 служат для при­ соединения установки к ши­ нам открытого РУ. Выкат­ кой тележки шкаф этого ис­ полнения не имеет. Дверцы шкафа, исходя из условий его установки вне помеще­ ния, имеют герметизирую­ щие прокладки.

Шкафы КРУН устанав­ ливают на опорное основа­ ние автокраном. После вы­ верки по шнуру, отвесу и уровню каждый шкаф кре­ пят к опорной раме. Затем приступают к наладке и ре­ гулировке разъединителей и их приводов, а также выклю­ чателя и его привода.

В настоящее время все работы по наладке и регули­

ровке аппаратуры, смонти­

Рис. 134. Шкаф КРУ для наружной уста­

рованной в камерах ком­ новки серии K-VI1 плектных распределительных

устройств, рекомендуется вести в централизованных мастерских до их доставки на монтажный объект.

Контрольные задания

1. Описать процесс установки трех изоляторов ИШД-35 на конструкции шин­ ного моста, показанного на рис. 97, и указать инструменты и приспособления, не­ обходимые для выполнения работы.

127

ГЛАВА IV

СВЕДЕНИЯ О МОНТАЖЕ СИЛОВЫХ ТРАНСФОРМАТОРОВ

§ 28. ДОСТАВКА ТРАНСФОРМАТОРОВ К МЕСТУ МОНТАЖА

Трансформаторы небольших мощностей доставляют к месту монтажа полностью собранными, а трансформаторы средних мощ­ ностей — полностью собранными или со снятыми отдельными ча­ стями (расширителями, выхлопными трубами и др.), упакован­ ными в ящики.

Все трансформаторы напряжением от 110 кв и выше поставля­ ют, как правило, частично демонтированными. Так, радиаторы, высоковольтные вводы, маслорасширитель, выхлопная труба, дутьевая'систем а упакованы отдельно.

Рис. 135. Схема установки силового трансформатора на железнодорожной платформе:

1 — железнодорожная платформа, 2 — трансформатор, 3 — опорные брусья, < — скобы

Трансформаторы небольшой и средней мощности доставляют к месту монтажа на автомобилях или транспортерах, а большей мощности — на специальных железнодорожных платформах

(рис. 135).

Проще и удобнее выгружать трансформаторы кранами. Авто­ мобиль, транспортер или железнодорожную платформу подают под крюк крана, удаляют все распорки, упоры и тросы, которыми укрепляли аппарат на период транспортирования, после чего его застропливают, поднимают и ставят на подготовленную разгру­ зочную площадку.

Если автомобиль или транспортер подают непосредственно к разгрузочной площадке, находящейся на одном уровне с плат­ формой автомобиля или транспортера, трансформатор можно вы­ грузить с помощью лебедки и тросов. Если их уровни различны, выгрузку производят на специальную клетку, выложенную из же­

лезнодорожных шпал, скрепленных строительными скобами

(рис. 136).

При перемещении трансформатора с помощью лебедок и тро­ сов под катки должны быть подложены рельсы или стальные полосы.

Рис. 136. Схема выгрузки трансформатора:

стальной трос, 9 — анкер, 10 — железнодорожные шпалы

Спуск трансформатора с клетки выполняют по наклонному настилу из железнодорожных шпал, брусьев и досок. Удобнее всего доставлять трансформатор на тележке по рельсовому пути.

§ 29. МОНТАЖ ДЕТАЛЕЙ ТРАНСФОРМАТОРА

Монтаж радиаторов. Монтаж радиаторов состоит из испытания их давлением, промывки и установки на кожухе трансформатора.

Испытание давлением необходимо, чтобы проверить, не имеют ли трубы радиаторов повреждений. Давление обычно создается столбом масла в трубе, прикрепляемой к одному из фланцев радиатора. Высоту столба масла берут равной расстоянию от нижней точки установленного на трансформаторе радиатора до верхней точки маслорасширителя плюс 0,5 м. Неисправности ради­ атора, выявленные в процессе испытаний, устраняют электроили газосваркой. Промывают радиаторы чистым и сухим трансформа­ торным маслом.

Приступая к установке радиаторов, предварительно проверяют, полностью ли закрыты радиаторные краны на баке трансформа­ тора. Затем снимают заглушки, закрывающие отверстия труб, к которым будут присоединять радиаторы, и тщательно очищают их фланцы.

Далее радиатор подвешивают за скобу и присоединяют болта­ ми верхний его фланец к1соответствующему фланцу крана. Между фланцами ставят прокладки из маслостойкой резины толщиной 10 мм, имеющие несколько больший диаметр, чем отверстие крана.
