Приложение 4
Пример расчёта токов КЗ «вручную» для ТО:
Схема замещения прямой последовательности рассматриваемой сети приведена на рис. П.4.

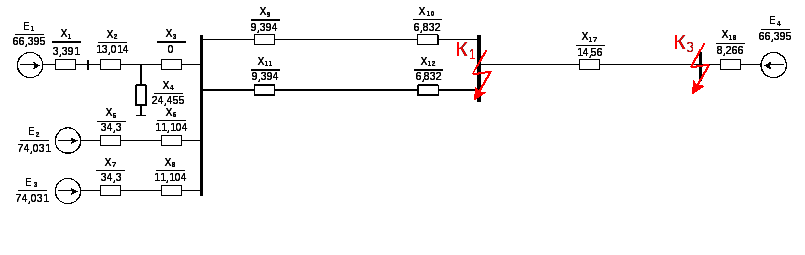

Рис. П.4. Исходная схема замещения сети
Эквивалентное сопротивление рассчитывается по формуле:
. (П.14)
Эквивалентная ЭДС определяется по выражению:
. (П.15)
По выражению (П.14) эквивалентное сопротивление:
По
выражению (П.15) эквивалентная ЭДС:
.
Ток
при
в
режимеIрассчитывается
по выражению:
Ток
при
в режимеIрассчитывается
по выражению:
Ток качаний. Для нахождения тока качаний используем формулу:
Где
Приложение 5
Остаточное напряжение должно быть проверено при КЗ в конце зоны, охватываемой первой ступенью защиты в режиме каскадного отключения повреждения, т. е. после отключения выключателя с противоположного конца линии защитой без выдержки времени.
Рис. П.5. Поясняющая схема к расчету остаточных напряжений электрической сети 110 кВ
Расчет остаточных напряжений при КЗ в
точках
и
выполнен в программе ТКZ-200.
Протокол расчета приведен ниже:
┌ Режим 1 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ на линии: 12 - 13 , в 25.9% от узла 12 │
│ Отключены Q │ Q6 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Uф, кВ │
╞════════════╪════════════╡
│ 25 │ 36.49 │
└────────────┴────────────┘
┌ Режим 2 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ на линии: 13 - 24 , в 64.4% от узла 13 │
│ Отключены Q │ Q8 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Uф, кВ │
╞════════════╪════════════╡
│ 6 │ 44.80 │
└────────────┴────────────┘
Приложение 6
6.1 Токовая отсечка:
┌ Режим 1 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 25 │
│ Отключены Q │ Q6, Q8 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ 2.717 │
│ Q7 │ 2.717 │
└────────────┴────────────┘
┌ Режим 2 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 6 │
│ Отключены Q │ Q6, Q8 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ -1.689 │
│ Q7 │ -1.689 │
└────────────┴────────────┘
┌ Режим 3 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 22 │
│ Отключены Q │ Q7 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ 0.4449 │
└────────────┴────────────┘
┌ Режим 4 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 22 │
│ Отключены Q │ Q5 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q7 │ -0.4300 │
└────────────┴────────────┘
┌ Режим 5 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 40 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q22 │ 2.175 │
│ Q23 │ 2.175 │
└────────────┴────────────┘
┌ Режим 6 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 25 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q22 │ -2.891 │
│ Q23 │ -2.891 │
└────────────┴────────────┘
┌ Режим 7 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 11 │
│ Отключены Q │ Q7 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ 8.908 │
└────────────┴────────────┘
┌ Режим 8 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 23 │
│ Отключены Q │ Q5 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q7 │ -5.608 │
└────────────┴────────────┘
┌ Режим 9 ─────────┬─ Uбаз.=115 кВ───────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 38 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q22 │ 3.948 │
└────────────┴────────────┘
┌ Режим 10 ────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 39 │ └──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q23 │ -8.032 │
└────────────┴────────────┘
┌ Режим 11 ────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Режим без КЗ │ -E( S2 ) │
│ Отключены Q │ Q6, Q8 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ 2,798 │
│ Q7 │ 2,798 │
└────────────┴────────────┘
┌ Режим 12 ────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Режим без КЗ │ -E( S2 ) │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q22 │ 3,356 │
└────────────┴────────────┘
6.2 Коэффициенты токораспределения для выбора параметров срабатывания ДЗ 1(2):
┌ Режим 1 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 30 │
│ Отключены Q │ Q6, Q8 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ 1.181 │
│ Q16 │ 1.159 │
│ Q19 │ 1.159 │
└────────────┴────────────┘
┌ Режим 2 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 31 │
│ Отключены Q │ Q6, Q8 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ 0.7355 │
│ Q15 │ 1.366 │
└────────────┴────────────┘
┌ Режим 3 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 22 │
│ Отключены Q │ Q2 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ 0.3021 │
│ Q12 │ 0.4575 │
└────────────┴────────────┘
┌ Режим 4 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 22 │
│ Отключены Q │ Q4 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ 0.2671 │
│ Q12 │ 0.4472 │
└────────────┴────────────┘
┌ Режим 5 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 12 │
│ Отключены Q │ Q4, Q6 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ 1.146 │
│ 12-13 │ -2.359 │
└────────────┴────────────┘
┌ Режим 6 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 12 │
│ Отключены Q │ Q2, Q6 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ 1.219 │
│ 12-13 │ -2.402 │
└────────────┴────────────┘
┌ Режим 7 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 30 │
│ Отключены Q │ Q2, Q21 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ 0.4902 │
│ Q16 │ 1.541 │
└────────────┴────────────┘
┌ Режим 8 ─────────┬─ Uбаз.=115кВ ───────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 30 │
│ Отключены Q │ Q4, Q21 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ 0.4499 │
│ Q16 │ 1.509 │
└────────────┴────────────┘
┌ Режим 9 ─────────┬─ Uбаз. =115кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 31 │
│ Отключены Q │ Q2, Q21 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ 0.3503 │
│ Q15 │ 1.042 │
└────────────┴────────────┘
┌ Режим 10 ────────┬─ Uбаз. =115кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 31 │
│ Отключены Q │ Q4, Q21 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ 0.3139 │
│ Q15 │ 1.021 │
└────────────┴────────────┘
6.3 Коэффициенты токораспределения для выбора параметров срабатывания ДЗ 3(4):
┌ Режим 1 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ на линии: 13 - 24 , в 64.4% от узла 13 │
│ Отключены Q │ Q2, Q8 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q7 │ -0.5494 │
│ 13-КЗ │ 3.225 │
└────────────┴────────────┘
┌ Режим 2 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ на линии: 13 - 24 , в 64.4% от узла 13 │
│ Отключены Q │ Q4, Q8 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q7 │ -0.5883 │
│ 13-КЗ │ 3.115 │
└────────────┴────────────┘
┌ Режим 3 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 1 │
│ Отключены Q │ Q6, Q8 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q1 │ -1.578 │
│ Q7 │ -0.7623 │
└────────────┴────────────┘
┌ Режим 4 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 1 │
│ Отключены Q │ Q4 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q1 │ -1.291 │
│ Q7 │ -0.5875 │
└────────────┴────────────┘
┌ Режим 5 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 4 │
│ Отключены Q │ Q6, Q8 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q1 │ 0.0564 │
│ Q7 │ -0.1550 │
│ 4-3 │ -1.308 │
└────────────┴────────────┘
┌ Режим 6 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 4 │
│ Отключены Q │ Q4 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q1 │ 0.1475 │
│ Q7 │ -0.1383 │
│ 4-3 │ -1.247 │
└────────────┴────────────┘
┌ Режим 7 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 22 │
│ Отключены Q │ Q22 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q7 │ -0.1311 │
│ Q12 │ 0.4527 │
└────────────┴────────────┘
┌ Режим 8 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 24 │
│ Отключены Q │ Q8 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q7 │ -0.4189 │
│ 13-24 │ 3.056 │
└────────────┴────────────┘
┌ Режим 9 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 1 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q1 │ -1.625 │
│ Q7 │ -0.4636 │
└────────────┴────────────┘
┌ Режим 10 ────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 4 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q1 │ 0.0486 │
│ Q7 │ -0.0944 │
│ 4-3 │ -1.313 │
└────────────┴────────────┘
6.4 Токи, необходимые для расчета переходного сопротивления: ?????????? не Й5
┌ Режим 1 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ на линии: 13 - 24 , в 64.4% от узла 13 │
│ Отключены Q │ Q4 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 2ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q6 │ 1.666 │
└────────────┴────────────┘
┌ Режим 2 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 25 │
│ Отключены Q │ Q4 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 2ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ 1.348 │
└────────────┴────────────┘
┌ Режим 3 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 40 │
│ Отключены Q │ Q2 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 2ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ 1.087 │
└────────────┴────────────┘
┌ Режим 4 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 40 │
│ Отключены Q │ Q4 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 2ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ 1.043 │
└────────────┴────────────┘
┌ Режим 5 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 22 │
│ Отключены Q │ Q2 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 2ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ 0.3021 │
└────────────┴────────────┘
┌ Режим 6 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 22 │
│ Отключены Q │ Q4 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 2ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ 0.2671 │
└────────────┴────────────┘
┌ Режим 7 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 31 │
│ Отключены Q │ Q2, Q21 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 2ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ 0.3503 │
└────────────┴────────────┘
┌ Режим 10 ────────┬─ Uбаз.=115кВ ───────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 31 │
│ Отключены Q │ Q4, Q21 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 2ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ 0.3139 │
└────────────┴────────────┘
┌ Режим 11 ────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 30 │
│ Отключены Q │ Q2, Q21 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 2ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ 0.4902 │
└────────────┴────────────┘
┌ Режим 12 ────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 30 │
│ Отключены Q │ Q4, Q21 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 2ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ 0.4499 │
└────────────┴────────────┘
┌ Режим 13 ────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ на линии: 12 - 13 , в 25.9% от узла 12 │
│ Отключены Q │ Q22 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 2ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q7 │ 0.5298 │
└────────────┴────────────┘
┌ Режим 14 ────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 6 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 2ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q7 │ -1.066 │
└────────────┴────────────┘
┌ Режим 15 ────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 22 │
│ Отключены Q │ Q22 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 2ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q7 │ -0.1311 │
└────────────┴────────────┘
┌ Режим 16 ────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 4 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 2ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q7 │ -0.0944 │
└────────────┴────────────┘
┌ Режим 17 ────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 1 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 2ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q7 │ -0.4636 │
└────────────┴────────────┘
6.5 Токи, необходимые для расчета УБК
ИО ОП:
┌ Режим 1 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 25 │
│ Отключены Q │ Q2 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒═════════ Pезультаты pасчета ══════════╕
│ │ 2ф кз │
│ Элемент ├────────┬────────┬────────┤
│ │ I1, кА │ I2, кА │ I0, кА │
╞════════════╪════════╪════════╪════════╡
│ Q5 │ 1.016 │ 0.9578 │ 0 │
└────────────┴────────┴────────┴────────┘
┌ Режим 2 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 6 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒═════════ Pезультаты pасчета ══════════╕
│ │ 2ф кз │
│ Элемент ├────────┬────────┬────────┤
│ │ I1, кА │ I2, кА │ I0, кА │
╞════════════╪════════╪════════╪════════╡
│ Q7 │-0.5091 │-0.5571 │ 0 │
└────────────┴────────┴────────┴────────┘
ИО ПП:
┌ Режим 1 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 25 │
│ Отключены Q │ Q2 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ 1.974 │
└────────────┴────────────┘
┌ Режим 3 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 6 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q7 │ -1.066 │
└────────────┴────────────┘
6.6 Токи, необходимые для расчета ТЗНП:
┌ Режим 1 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 40 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒═════════ Pезультаты pасчета ═════════╕
│ │ 2ф н/з │ 1ф кз │
│ Элемент │ 3I0, кА │ 3I0, кА │
╞════════════╪════════════╪════════════╡
│ Q22 │ 1.371 │ 1,872 │
└────────────┴────────────┴────────────┘
┌ Режим 2 ─────────┬─ Uбаз. = 115 кВ ────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 25 │
│ Отключены Q │ Q6, Q8 │
│ Заземл. узлы │ 12, 24 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q5 │ 2.561 │
└────────────┴────────────┘
┌ Режим 3 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 39 │
│ Отключены Q │ Q2, Q23 │ └──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q22 │ 1.668 │
└────────────┴────────────┘
┌ Режим 4 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 12 │
│ Отключены Q │ Q6, Q14 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q5 │ 1.829 │
└────────────┴────────────┘
┌ Режим 5 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 40 │
│ Отключены Q │ Q6, Q8 │
│ Заземл. узлы │ 12, 24 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q5 │ 1,218 │
│ Q22 │ 1,903 │
└────────────┴────────────┘
┌ Режим 6 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 22 │
│ Отключены Q │ Q7 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ 0.4445 │
└────────────┴────────────┘
┌ Режим 7 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 31 │
│ Отключены Q │ Q6, Q8 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ 0.7498 │
│ Q7 │ 0.7498 │
└────────────┴────────────┘
┌ Режим 8 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 30 │
│ Отключены Q │ Q6, Q8 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ 1.226 │
│ Q7 │ 1.226 │
└────────────┴────────────┘
┌ Режим 9 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 4 │
│ Отключены Q │ Q6, Q8 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q5 │ -0.1550 │
│ Q7 │ -0.1550 │
└────────────┴────────────┘
┌ Режим 10 ────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 6 │
│ Отключены Q │ Q6, Q8 │
│ Заземл. узлы │ 12, 24 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 2ф н/з │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q7 │ -1.123 │
└────────────┴────────────┘
┌ Режим 11 ────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 24 │
│ Отключены Q │ Q8, Q2 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q7 │ -1.027 │
└────────────┴────────────┘
┌ Режим 12 ────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 1 │
│ Отключены Q │ Q6, Q8 │
│ Заземл. узлы │ 12, 24 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q7 │ -0.7036 │
└────────────┴────────────┘
┌ Режим 13 ────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 22 │
│ Отключены Q │ Q5 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 3ф кз │
│ Элемент │ Iф, кА │
╞════════════╪════════════╡
│ Q7 │ -0.4287 │
└────────────┴────────────┘
6.7 Токи через защиты 1 и 4 при каскадном отключении Л2:
┌ Режим 1 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 24 │
│ Отключены Q │ Q6, Q22 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q5 │ 1,561 │
│ Q8 │ -2,861 │
└────────────┴────────────┘
┌ Режим 2 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ на линии: 13 - 24 , в 72.7% от узла 13 │
│ Отключены Q │ Q6, Q22 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q5 │ 1,531 │
│ Q8 │ -2,669 │
└────────────┴────────────┘
┌ Режим 3 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ на линии: 13 - 24 , в 45.5% от узла 13 │
│ Отключены Q │ Q6, Q22 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q5 │ 1,508 │
│ Q8 │ -2,506 │
└────────────┴────────────┘
┌ Режим 4 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ на линии: 13 - 24 , в 18.2% от узла 13 │
│ Отключены Q │ Q6, Q22 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q5 │ 1,490 │
│ Q8 │ -2,366 │
└────────────┴────────────┘
┌ Режим 5 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ на линии: 12 - 13 , в 94.7% от узла 13 │
│ Отключены Q │ Q6, Q22 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q5 │ 1.477 │
│ Q8 │ -2.252 │
└────────────┴────────────┘
┌ Режим 6 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ на линии: 12 - 13 , в 78.9% от узла 12 │
│ Отключены Q │ Q6, Q22 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q5 │ 1.468 │
│ Q8 │ -2.166 │
└────────────┴────────────┘
┌ Режим 7 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ на линии: 12 - 13 , в 63.2% от узла 12 │
│ Отключены Q │ Q6, Q22 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q5 │ 1.462 │
│ Q8 │ -2.089 │
└────────────┴────────────┘
┌ Режим 8 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ на линии: 12 - 13 , в 47.4% от узла 12 │
│ Отключены Q │ Q6, Q22 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q5 │ 1.458 │
│ Q8 │ -2.018 │
└────────────┴────────────┘
┌ Режим 9 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ на линии: 12 - 13 , в 31.6% от узла 12 │
│ Отключены Q │ Q6, Q22 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q5 │ 1.455 │
│ Q8 │ -1.954 │
└────────────┴────────────┘
┌ Режим 10 ────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ на линии: 12 - 13 , в 15.8% от узла 12 │
│ Отключены Q │ Q6, Q22 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q5 │ 1.454 │
│ Q8 │ -1.896 │
└────────────┴────────────┘
┌ Режим 11 ────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 12 │
│ Отключены Q │ Q6, Q22 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q5 │ 1.454 │
│ Q8 │ -1.843 │
└────────────┴────────────┘
6.8 Токи через защиты 3 и 2 при каскадном отключении Л2:
┌ Режим 1 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 12 │
│ Отключены Q │ Q2, Q8 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q6 │ 9,591 │
│ Q7 │ -0,833 │
└────────────┴────────────┘
┌ Режим 2 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ на линии: 12 - 13 , в 15.8% от узла 12 │
│ Отключены Q │ Q2, Q8 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q6 │ 7,450 │
│ Q7 │ -0,866 │
└────────────┴────────────┘
┌ Режим 3 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ на линии: 12 - 13 , в 31,6% от узла 12 │
│ Отключены Q │ Q2, Q8 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q6 │ 6,115 │
│ Q7 │ -0,891 │
└────────────┴────────────┘
┌ Режим 4 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ на линии: 12 - 13 , в 47,4% от узла 12 │
│ Отключены Q │ Q2, Q8 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q6 │ 5,202 │
│ Q7 │ -0,910 │
└────────────┴────────────┘
┌ Режим 5 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ на линии: 12 - 13 , в 63.2% от узла 12 │
│ Отключены Q │ Q2, Q8 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q6 │ 4.540 │
│ Q7 │ -0.928 │
└────────────┴────────────┘
┌ Режим 6 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ на линии: 12 - 13 , в 78.9% от узла 12 │
│ Отключены Q │ Q2, Q8 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q6 │ 4.040 │
│ Q7 │ -0.944 │
└────────────┴────────────┘
┌ Режим 7 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ на линии: 12 - 13 , в 94.7% от узла 12 │
│ Отключены Q │ Q2, Q8 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q6 │ 3.646 │
│ Q7 │ -0.959 │
└────────────┴────────────┘
┌ Режим 8 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ на линии: 13 - 24 , в 18.2% от узла 13 │
│ Отключены Q │ Q2, Q8 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q6 │ 3.280 │
│ Q7 │ -0.975 │
└────────────┴────────────┘
┌ Режим 9 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ на линии: 13 - 24 , в 45.5% от узла 13 │
│ Отключены Q │ Q2, Q8 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q6 │ 2.971 │
│ Q7 │ -0.993 │
└────────────┴────────────┘
┌ Режим 10 ────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ на линии: 13 - 24 , в 72.7% от узла 13 │
│ Отключены Q │ Q2, Q8 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q6 │ 2.723 │
│ Q7 │ -1.010 │
└────────────┴────────────┘
┌ Режим 11 ────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 24 │
│ Отключены Q │ Q4, Q8 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q6 │ 2.456 │
│ Q7 │ -0.975 │
└────────────┴────────────┘
6.9 Токи, необходимые для оценки чувствительности ТЗНП:
┌ Режим 1 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 25 │
│ Отключены Q │ Q2 │ └──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q5 │ 1.187 │
└────────────┴────────────┘
┌ Режим 2 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 23 │
│ Отключены Q │ Q2, Q7 │ └──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q5 │ 2.518 │
└────────────┴────────────┘
┌ Режим 3 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 40 │
│ Отключены Q │ Q2 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q5 │ 0.5409 │
└────────────┴────────────┘
┌ Режим 4 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 12 │
│ Отключены Q │ Q2, Q6 │ └──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q5 │ 1.615 │
└────────────┴────────────┘
┌ Режим 5 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 6 │
│ Отключены Q │ Q14 │ └──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q7 │ -0.3138 │
└────────────┴────────────┘
┌ Режим 6 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 11 │
│ Отключены Q │ Q5, Q14 │
└──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q7 │ -2.275 │
└────────────┴────────────┘
┌ Режим 7 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 1 │
│ Отключены Q │ Q14 │ └──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q7 │ -0.2106 │
└────────────┴────────────┘
┌ Режим 8 ─────────┬─ Uбаз.=115 кВ ──────────────────────────────────────┐
│ Место КЗ │ КЗ в узле: 24 │
│ Отключены Q │ Q14, Q8 │ └──────────────────┴─────────────────────────────────────────────────────┘
╒══ Pезультаты pасчета ═══╕
│ │ 1ф кз │
│ Элемент │ 3I0, кА │
╞════════════╪════════════╡
│ Q7 │ -0.683 │
└────────────┴────────────┘
