LC-генератор с индуктивной ОС.

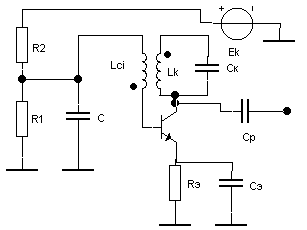

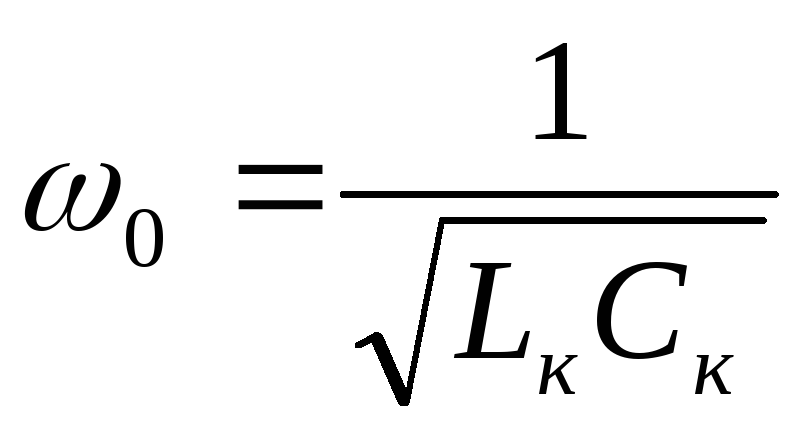

Основу генератора составляет резонансный усилитель с к/к L_к C_к, включенном в коллекторную цепь. L_к индуктивно связана с L_св. Индуктивная связь выполняет роль ОС. R₁ и R₂ задают р.т. транзистора на линейном участке. БА в этой схеме обеспечивается за счет усилительных свойств транзистора и выполняется лишь на частоте .

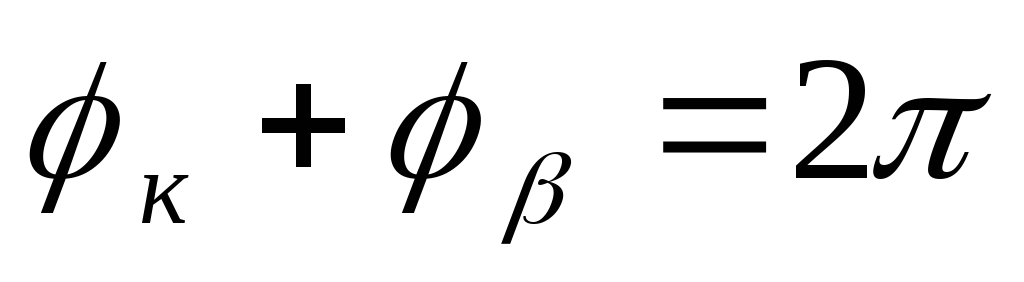

ПОС (БФ) обеспечивается за счет встречного включателя катушек L_к, L_св.

Т.к. БФ и БА возникает лишь на , то в схеме гармонические автоколебания.

RC-генератор с мостом.

Вина в ОС.

Схема генератора с мостом Вина имеет вид:

1. БФ

2. БА

При этих условиях в схеме возникают гармонические автоколебания с .

Мультивибратор на ОУ.

1) ПОС R₁, R₂. Она частотно независима.

2. R, C. Эти элементы определяют частоту автоколебаний.

схема работает как триггер Шмидта.

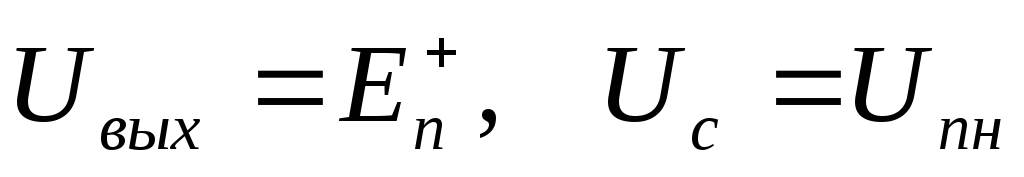

Пусть в исходном состоянии

.

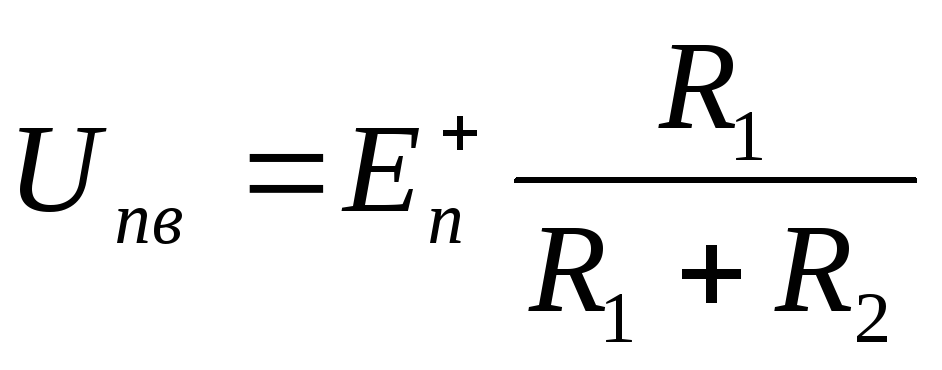

Происходит заряд C током i заряда. При этом напряжение на С возрастает. Когда оно достигает U_пв, ОУ выходит из насыщения и переходит в активный усилительный режим работы. Схема лавинообразно изменяет свое состояние. При этом

C этого момента времени происходит разряд С током t разряда. При этом напряжение на С убывает, и когда оно достигает U_пн, схема (ОУ) снова переходит в активный режим и лавинообразно изменяет свое состояние. В дальнейшем все повторяется.

Основными параметрами выходного сигнала является:

1. Уровни выходного напряжения

2) частота или период следования импульсов.

Если , то мультивибратор называют симметричным.

Источники питания.

Источником питания называют устройство, которое предназначено для снабжения электрических схем электроэнергией. Обычно, для питания электрических схем требуется постоянное стабилизированное напряжение. Именно от стабильности напряжения питания зависит точность и надежность работы электрических схем.

Первичным источником электроэнергии переменное напряжение 220В, 50Гц.

Структурная схема источника питания.

1. 220В, 50Гц

2. Включатель питания. Рассчитывают на ток, превышающий максимальный ток нагрузки в 5-10 раз.

3. С – устанавливается для защиты контактов выключателя от обгарания в момент выключения.

4. Предназначен для стабилизации амплитуды переменного напряжения.

5. Служит для преобразования амплитуд переменного напряжения до необходимой величины. Если требуется получить несколько разных напряжений, то вторичная обмотка транзистора может состоять из нескольких обмоток.

Гальваническая развязка нагрузки от первичного источника питания.

6. Осуществляется преобразование переменного напряжения в выпрямленное.

7. Предназначен для уменьшения пульсации выпрямленного напряжения. На выходе сглаженного фильтра возникает постоянное пульсирующее напряжение.

8. Служит для поддержания постоянного напряжения на заданном уровне, оно не должно зависеть от величины сопротивления нагрузки или изменения амплитудного напряжения первичного источника питания.

9. Сопротивление R, для работы которого требуется постоянное, неизменное во времени напряжение.

10. Отключает напряжение на нагрузке, если

I_нагр>I_{н max} или U_нагр>U_{н max}

Основной характеристикой источника питания является нагрузочная характеристика.

U_вых=f (I_вых)

Выпрямитель.

1. Однополупериодные

2. Двухполупериодные

а) мостовая схема

б) двухполупроводной выпрямитель с трансформатором со средней точкой.

Сглаживающие фильтры.

Для уменьшения пульсаций выпрямленного напряжения наиболее часто используют C с большей емкостью.

Наилучшие результаты для сглаживания пульсации обеспечивает П- образный LC фильтр

Наличие дросселя L фильтра утяжеляет конструкцию источника питания. Применяется редко.
