Оптическая схема теодолита показана на рис. 61. Лучи света, отражаясь от зеркала подсветки и призм, проходят через стек ляпиые лимбы горизонтального и вертикального кругов, что по­ зволяет наблюдателю производить отсчеты через микроскоп по обоим кругам. Для совмещения центра лимба с вершиной изме­ ряемого угла служит оптический отвес. При этом наблюдатель через окуляр (показанный на рис. 61 в правой части инструмен­ та) должен видеть точку на земле, означающую вершину угла. Теодолиты менее совершенных конструкций снабжены для цент рировапия нитяным отвесом.

71

§ 23. Типы теодолитов

Согласно государственному общесоюзному стандарту ГОСТ 10529-70 на теодолиты, начиная с 1972 года отечественная про­ мышленность выпускает шесть типов оптических теодолитов: ТО,5, Т1, Т2, Т5, Т15, ТЗО. Последние три типа преду­ смотрено выпускать з двух вариантах. Вторые варианты имеют шифры: Т5к, Т15м, ТЗОм. Буква м обозначает вариант теодолита для использования на маркшейдерских работах (в шахтах, тун­

нелях). Такой теодолит

можно подвешивать

при измерении

углов на

консолях в

перевернутом положении.

Теодолит

Т5к вместо

уровня при

вертикальном круге

снабжен

оптико-

- механическим компенсатором. Цифры в шифрах означают сред­

нюю квадратическую ошибку измерения угла данным

теодоли­

том. Таким образом, первые два типа теодолитов

предназначе­

ны для высокоточных измерений с ошибками ±0"5

и

± 1"; два

других для измерений средней точности±2" и ±5", и для изме­

рений 'и разбивки углов с ошибками

±15" и ±30"

применяют

технические теодолиты двух последних типов.



на тео­

По конструктивным особенностям

теодолиты делят

долиты со стеклянными и металлическими кругами

(лимбами).

К 1971 голу во всем мире выпускалось около *100 типов

оптиче­

ских теодолитов н примерно 30 типов

теодолитов с металличес­

кими кругами. При этом выпуск последних уменьшается с каж­ дым годом.

Посредством теодолитов производят измерение и построение на местности горизонтальных углов, углов наклона, определяют

расстояния

по дальномеру

и магнитные

азимуты на­

правлений.

Некоторые типы теодолитов снабжены

цилиндриче­

ским уровнем при трубе для нивелирования горизонтальным лу­ чом. В комплект ряда теодолитов входят специальные дальномерные насадки, позволяющие измерять расстояния с повышен ной точностью.

Рассмотрим основные типы теодолитов, относящиеся к ка­ тегориям технической и средней точности и нашедшие широкое применение при геодезическом обеспечении строительных работ.

§ 24Технические теодолиты

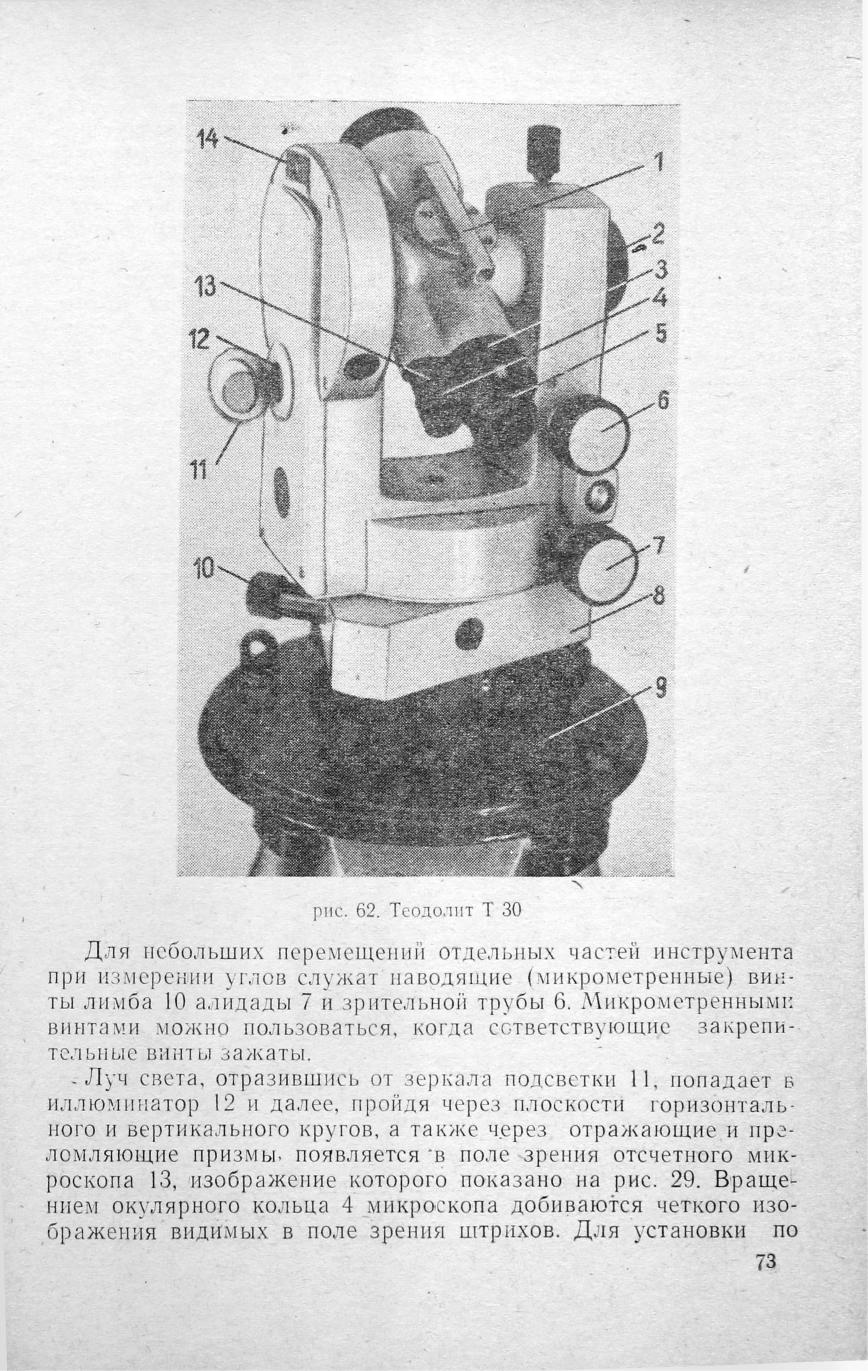

Теодолит ТЗО, выпускавшийся ранее под шифром ТОМ (ма­ лый оптический теодолит), изображен на рис. 60 и 62.

Подставка 8 (рис. 62) соединена наглухо с дном футляра 9. Последним закрывается теодолит во время транспортировки. На головку штатива теодолит устанавливают вместе с дном футля­ ра (рис. 60).

72

ба с и алидады с' (рис. 65). При этом отсчет на лимбе по вернье­ ру I будет завешен па величину б, а по верньеру II — занижен на ту же величину. Верный отсчет будет

а0= а —о х по I верньеру

—180° по II верньеру

рис. 65. Эксцентриситет алида­ ды

Вычислив полусумму

a -f (b 18(J°)

С10

найдем отсчет, который будет свободен от влияния эксцентри­ ситета. Па практике по II верньеру отсчитывают лишь минуты, а по I верньеру—число градусов и минут.

Одноврменно с теодолитом ТТ-5 выпускались две его видо­ измененные модели ТН (теодолит-нивелир) и ТТП (теодолит-• тахеометр проектировочный). Основная особенность этих моде­ лей—наличие дополнительных цилиндрических уровней повы­ шенной чувствительности, установленных на зрительной трубе (ТН) и горизонтальной оси вращения трубы (ТТП). Это позволи­ ло использовать теодолиты для нивелирования горизонтальным лучом, а также проектировать с помощью ТТП высоко располо­ женные точки сверху вниз по отвесной линии.

ТТ-5 является усовершенствованной моделью ранее выпускавшегося теодолита ТТ-50. Последний имеет аналогичную кон­ структивную схему, но отличается большим весом и габаритами.

76
