мотеком поступает на конвейер, где регулировочной задвижкой



устанавливается высота его слоя. Обычно высота слоя составля­



ет 1,0 м, но может изменяться в пределах 0,6—1,2 м. При движе­



нии к месту разгрузки материал орошается мисцеллой и чистым



растворителем. Мисцелла или растворитель, фильтруясь

через



слой

материала,

экстрагирует

из него масло. Более

креп­



кая мисцелла, чем та, которая поступила

на

орошение,



стекает в расположенный под этим участком сборник. Из



сборника мисцелла забирается

насосом

и снова подается на



орошение.

















Движение мисцеллы в экстракторе

противоточно

движению



материала и может осуществляться двумя способами:







1) мисцелла, забираемая из сборника, насосом подается в ту



же зону и тогда совершает замкнутый цикл; излишек мисцеллы,



образующийся за счет подвода чистого растворителя, перелива­



ется в следующий сборник через переливное отверстие в его стен­



ке; чтобы переливаемая мисцелла двигалась противотоком по от­



ношению к движению экстрагируемого материала,

переливное



отверстие в стенке следующего сборника расположено несколько



ниже, чем в предшествующем;













*

2) свежий растворитель, пройдя через слой материала и став

слабой мисцеллой, собирается в первом сборнике, откуда заби­



рается насосом и подается в предыдущую зону; при

прохожде­



нии мисцеллы через слой материала этой зоны концентрация ее



еще больше повышается, и она снова насосом передается на оро­



шение предыдущей зоны и т. д.















В экстракторах, работающих на наших заводах, циркуляция



мисцеллы осуществляется по первому способу.



конвейера



Экстрагируемый материал по мере продвижения



от загрузочного бункера к разгрузке постепенно обезжиривается



и, когда поступает в последнюю зону, орошается чистым бензи­



ном. Так как длина последней

зоны

больше

всех

остальных



(2,5 м против 1,95 м), то в этой зоне происходит не только окон­



чательная экстракция материала, но и частичный сток бензина



из него. После прохождения последней зоны шрот сбрасывается



с конвейера в разгрузочный бункер, из которого выводится через



шлюзовой затвор.

















Экстракторы ленточного типа строятся на производитель­



ность 70 (ДС-70)

и 130 т/сут жмыха (ДС-130), или соответствен­



но 205 и 350 т/сут семян.





(









Так как в рассматриваемом экстракторе растворитель филь­



труется через слой экстрагируемого материала, то растворителя



прокачивается всего около 5 м3/ч

(для ДС-130), что обеспечива­



ет низкий гидромодуль — 0,72—0,75,

при

котором

получается



концентрированная мисцелла. В этом экстракторе мисцелла по­



лучается с концентрацией 23—30% и, главное, настолько чистой,



что не

требуется

сложной фильтрационной установки:

можно



311

ограничиться промывкой в соляном растворе или применением простых мешочных фильтров.

Благодаря соблюдению противотока и длительному времени экстракции в экстракторе этого типа, по данным фирмы, получа­ емый шрот имеет масличность 0,3—0,5%.

Несмотря на достоинства этого экстрактора, он имеет неко­ торые недостатки: границы зон не определены, поэтому происхо­ дит смешение мисцеллы различной концентрации, что уменьша­ ет градиент концентрации, а следовательно, удлиняет процесс экстракции; подшипники валов звездочек помещены внутри кор­ пуса экстрактора, поэтому их неудобно смазывать и наблюдать за ними; отверстия в накладочном листе (8X8 мм) забиваются, поэтому нужно устанавливать листы с отверстиями размером 20X20 мм; большая металлоемкость; для работы используется только одна ветвь конвейера, что увеличивает габариты экстрак­ тора; наличие большого воздушного пространства внутри эк­ страктора, заполненного насыщенными парами бензина, что представляет большую пожарную опасность.

Т ех н и ч е ск а я х а р а к т е р и с т и к а э к с т р а к т о р а л е н то ч н о го т и п а ( Д С - 1 3 0 )

П р о к а ч к а б ен зи н а , м 3/ч . .

. .



5

К о н ц е н т р а ц и я

м и б ц еллы ,

%

. .

до

30

М а с л и ч н о с т ь ш р о т а , %



.

0 , 3 — 0 , 6

М о щ н о с т ь

д в и г а т е л е й , к В т .

. .

17,6

Г а б а р и т ы ,

мм :











д л и н а Х ш и р и н а Х в ы с о т а

. . 2 0 7 3 0 X 3 6 5 0 X 4 3 0 0

М а с с а , к г ........................................................

53

900

ЭКСТРАКТОРЫ ДРУГИХ т и п о в









Экстрактор фирмы «Лурги»

(рис. VI—12), так же как и эк­

страктор конструкции

«Де-Смет»,

относится

к противоточным

экстракторам с многократным орошением. Принципиальная схе­ ма его работы аналогична схеме экстрактора системы «ДеСмет», но по своему конструктивному решению значительно от­ личается от последнего.

Устроен экстрактор следующим образом: в пустотелом па­ раллелепипеде 1, сваренном из листовой стали, помещены два вала, несущие на себе по паре звездочек 2 для цепи. По этим звездочкам натягивается цепь; к ним же крепятся 68 трехсторон­ них рамок 3 (без дна), в рабочем состоянии образующих ковши. Цепь с прикрепленными рамками образует рамный конвейер, служащий для помещения и транспортировки экстрагируемо­ го материала. Под верхней и нижней ветвями рамного конвейе­ ра натянуты подвижные сетчатые ленты 4, которые движут­ ся строго синхронно с движением рамного конвейера; это дости­ гается за счет привода от одного вала. Сетчатые ленты выполня­ ют роль днища для рамок конвейера. Между ветвями верхней сетчатой ленты установлены приемные емкости 5 для относи-

.312

телыю крепких мисцелл. Под нижней ветвью нижней сетчатой ленты имеется два ряда емкостей 6 для сбора получающихся мисцелл. Правые емкости (смотря по ходу материала) служат для сбора относительно крепкой мисцеллы, а левые — для сла­ бой мисцеллы. Емкости, расположенные между ветвями верхней сетчатой ленты, переливными трубами связаны с правыми ниж­ ними емкостями.

Материал

Р и с . V I — 12. С х е м а э к с т р а к т о р а к о н с т р у к ц и и « Л у р ги » .

Для распыления мисцеллы над верхней и нижней ветвями рамного конвейера расположены форсунки 7. В форсунку, рас­ положенную у выхода материала с рамного конвейера, подается чистый растворитель. Осуществление противотока здесь достига­ ется так же, как и у экстрактора конструкции «Де-Смет», — пу­ тем перекачки мисцеллы насосами. Для поддержания постоян­ ной температуры (40—50° С) растворитель и промежуточные мисцеллы подогреваются в трубчатых теплообменниках 8, рас­ положенных на каждой нагнетательной линии перекачивающего насоса.

Рамный конвейер и, следовательно, сетчатые ленты приводят­ ся в движение от электродвигателя мощностью 3,5 кВт через редуктор и вариатор. Такая система привода позволяет изменять скорость рабочих органов экстрактора от 2,7 до 9 м/ч, т. е. изме­ нять продолжительность экстракции от 2 до 6 ч.

313

Работает экстрактор следующим образом. Экстрагируемый материал из бункера-пордионника загружается в рамки, из ко­ торых материал не высыпается, так как он поддерживается сет­ чатой лентой. Продвигаясь по верхней ветви рамного конвейера, материал орошается мисцеллами со все убывающей концентра­ цией. Находящийся в рамке экстрагируемый материал, пройдя всю длину сетчатой ленты и выйдя за ее пределы, просыпается в рамку, лежащую на нижней ветви рамного конвейера. Таким образом осуществляется передача экстрагируемого материала с верхней на нижнюю ветвь рамного конвейера. На нижней вет­ ви рамного конвейера экстрагируемый материал 'проходит всю длину сетчатой ленты и по ее окончании высыпается в бункер для проэкстрагированного материала — шрота, из которого он удаляется через шлюзовый затвор для дальнейшей обработки.

Чистый растворитель с температурой 40—50° С подается на­ сосом на нижнюю ветвь рамного конвейера незадолго перед его удалением в бункер шрота. Профильтровавшись через слой ма­ териала, растворитель становится слабой мисцеллой, собирается в соответствующей емкости, откуда насосом передается в пре­ дыдущие форсунки. Таким образом осуществляется передача мисцеллы противотоком в отношении движения экстрагируемого материала. Относительно крепкая мисцелла поступает на свеже­ загруженный материал и образует крепкую мисцеллу концен­ трацией до 25%. Далее она стекает в соответствующую емкость, из которой отводится для дальнейшей обработки.

Достоинствами экстрактора фирмы «Лурги» являются: боль­ шая производительность; высокая концентрация отходящей мис­ целлы; использование обеих ветвей транспортера для осущест­ вления процесса экстракции; малое содержание твердой фазы в отходящей мнсцелле за счет ее фильтрации через слой экстра­ гируемого материала; меньшая степень смешивания мисцелл различной концентрации, чем в экстракторе системы «Де-Смет», отсюда поддержание более высокого градиента концентрации и ускорение процесса экстракции.

Наряду с достоинствами экстрактор системы «Лурги» имеет недостатки: сложность конструкции и трудность эксплуатации из-за большого количества болтовых соединений и неравномер­ ности загрузки рамок; наличие большого воздушного объема внутри экстрактора, насыщенного парами растворителя, что соз­ дает большую пожарную опасность.

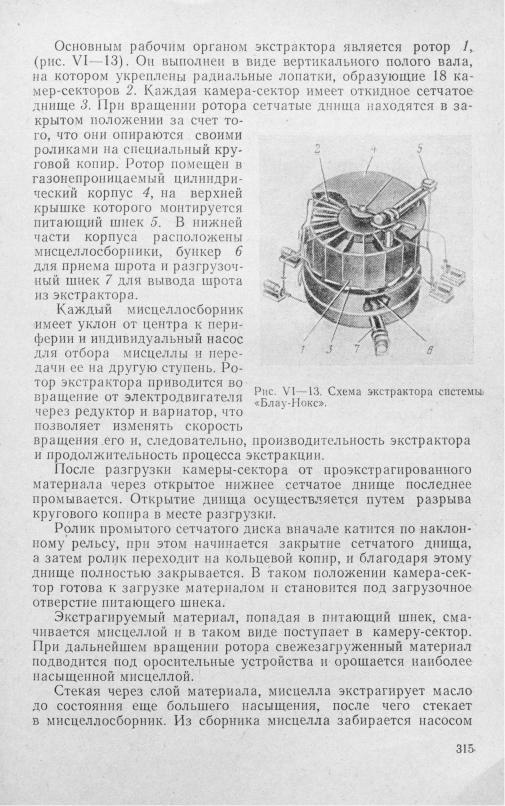

Экстрактор конструкции «Блау-Нокс». Этот экстрактор получил распространение главным образом в США и относится к противоточным фильтрующим ротационным экстракторам мно­ гократного орошения. Для э^ого экстрактора характерны высо­ кий слой экстрагируемого материала и сток мисцеллы под дей­ ствием силы тяжести. Экстрактор выпускается различных типо­ размеров с производительностью от 25 до 350 т/сут семян.

314

и отводится. По мере вращения ротора заполненные камеры-сек­ тора экстрагируются неоднократным орошением мисцеллы в противотоке таким образом, что наиболее обезжиренный мате­ риал подвергается воздействию самого чистого растворителя и в конце чистым растворителем.

Наиболее крепкая мисцелла с концентрацией 25—30% обра­

зуется

при орошении мисцеллой свежезагрузочного

матери­

ала.



полному

По окончании экстракции, что соответствует почти

обороту

ротора, сетчатое днище открывается, и шрот

под дей­

ствием силы тяжести выгружается в бункер. Экстракционный цикл повторяется вновь.

Из 18 камер-секторов ротора 15 находятся в процессе эк­ стракции, а три камеры-сектора — на вспомогательных опера­ циях (разгрузка, поднятие днища, загрузка).

Этот экстрактор имеет целый ряд достоинств: большой диа­ пазон производительности, малое содержание твердой фазы в отходящей мисцелле за счет ее фильтрации через слой мате­ риала, высокая концентрация мисцеллы, простота конструкции и спокойная работа, малая металлоемкость.

Недостатком этого экстрактора является промой и слежива­ ние экстрагируемого материала, что снижает эффективность дейетвия растворителя. Однако, по данным Бейля, такие экстракторы работают с остаточной масличностью шрота

0,5%.

В Англии фирма «Роздаунс» выпускает аналогичный эк­ страктор под наименованием «Роутосел».

РАСЧЕТ ЭКСТРАКТОРОВ

Статика процесса экстракции не зависит от конструк­ ции экстрактора, поэтому материальный и тепловой балан­ сы, изложенные ниже, справедливы для экстракторов любого типа.

Рассмотрим материальный баланс экстрактора.

В экстрактор поступает жмых в количестве Gm, который со­ держит масло, влагу и сухое обезжиренное вещество в соответ­ ствии с его составом. Кроме того, противоточно жмыху в эк­ страктор поступает бензин в количестве Gб.

Из экстрактора выходит шрот в количестве Gmp, который со­ держит то же количество сухого обезжиренного вещества и вла­ ги, которое содержалось в поступающем жмыхе. Кроме того, в шроте остается примерно 40% бензина от сухого обезжиренно­ го вещества шрота и некоторое количество масла, определяюще­ еся остаточной масличностью шрота.

Выходящая из экстрактора мисцелла состоит из бензина и растворенного в нем масла.

3 1 6

Составим материальный баланс.

Материальный баланс

Пр и х о д

1.Количество поступающего жмыха б ж:

а) сухого обезжиренного вещества GC.B, б) масла GM;

в) влаги GB.

2.Количество поступающего бензина G,-.

Итог о : Gc.b+ G ji+ G b, Gn. ,

Ра с х о д

3.Количество уходящего шрота Gmp:

а) сухого обезжиренного вещества GC.B; б) влаги GB;

в) масла G'M;

г) бензина G6 = 0,4GCB.

4. Количество уходящей мисделлы GM( „:

а) масла в мисцелле GM—GM;

б) бензина в мисцелле G6 — G6.

Ит ог о : 1,4Gc в+ GB+ GM+ (Gu—GM) + (G6—G6).

Из этого материального баланса определяют количество по­ даваемого в экстрактор бензина Gc илу же концентрацию мисцеллы, выходящей из него, при подаче определенного количества бензина.

Для определения температуры отходящей мисцеллы и шрота составляется тепловой баланс экстрактора.

Тепловой баланс

Пр и х о д

1.Тепло, вносимое сухим обезжиренным веществом жмыха,

Qi = Gc. b Cc.b /j ,

(VI

31)

где Gc.в — удельная теплоемкость сухого обезжиренного вещества;

она

мо­

жет быть принята равной 2090 Дж/(кг-К);

^ — температура поступающего лепестка или крупки (обычно t\ = 40-Ь

-i-50oC ).

2.Тепло, вносимое влагой в жмыхе,

Q ^ G b Cb ^ .

'

(VI—32)

3. Тепло, вносимое маслом в жмыхе, ■

Фз = бм смД ,

(VI 33)

где см — теплоемкость масла, см находят по таблице в зависимости от Щ

3 1 7

4. Тепло, вносимое бензином,

Q 4 == бб Сб ^2 >

( V

I - 3

где Сб — теплоемкость жидкого бензина при температуре

55-f-60 °С).



— температура поступающего бензина (обычно f2 =



Ит о г о : Q1+ Q2 + Q 3 + Q 4.

Ра с х о д

5.Тепло, уносимое сухим обезжиренным веществом шрота,

Q5 — бс.в Сс-В ^шр »

(VI 35)

где tluр— температура шрота, которая принимается средней между темпе­ ратурой поступающего бензина t2 и температурой отходящей мисцеллы /мсц;

j

*i 2 1-I- f/M C U

?шр -

2

6. Тепло, уносимое влагой в шроте,



Qe =

°в св /шр.

(VI

36)



7. Тепло, уносимое маслом в шроте,







Q

7

=c mV G -







8. Тепло, уносимое бензином в шроте,







Q8 = 0,4Gc.Bc6 ^ p ,

(VI—38)

где

сб —• теплоемкость жидкого бензина при температуре /шр.





9. Тепло, уносимое мпсцеллой,







Q 9 =

бМСд СМСц ^МСЦ,

(VI

39)

где

смсц — теплоемкость мисцеллы при температуре

сц,'





^мсц — температура отходящей мисцеллы.







10. Теплопотери принимаются равными 1% тепла, вносимого

бензином:











Q10 =

0,01Q4.

(VI—40)

Итог о : Q5 + Q 6 + Q 7 + Q s+ Q 9 + Q l0-

При решении уравнения теплового баланса в расходной ча­ сти вместо ^Шр нужно подставлять ее значение

,

^2 "Ь t мсд

‘ ш р —

0

Таким образом, в расходной части будет только одна неиз­ вестная величина (мсц, которая и определяется из приведенного баланса.

3 1 8

4. АППАРАТЫ ДЛЯ ФИЛЬТРАЦИИ МИСЦЕЛЛЫ

ОБЩИЕ СВЕДЕНИЯ О ФИЛЬТРАЦИИ МИСЦЕЛЛЫ

Из экстрактора любого типа отходят два продукта: раствор масла в бензине (мисцелла) и остаток проэкстрагированного материала с бензином (шрот). Каждый из этих продуктов пред­ ставляет ценность, а потому подвергается обработке.

Выходящая из экстрактора мисцелла содержит твердую фа­ зу, количество которой зависит от качества подготовки материа­ ла к экстракции, а также от типа экстрактора, в котором ведется экстракция.

а в

Рис. VI—14. Значение коэффициента фильтрации для мнсцеллы:

а — по уравнению Н. Д. Алексеева; б — по уравнению Рута.

Твердую фазу нужно удалять из мисцеллы потому, что при дальнейшей тепловой обработке мисцеллы она будет выделяться на поверхности нагрева аппарата. Отлагающаяся твердая фаза увеличивает термическое сопротивление стенки и тем самым снижает общий коэффициент теплопередачи; следовательно, уменьшается производительность аппарата. Кроме того, очистка поверхности нагрева от пригоревшей твердой фазы представля­ ет значительные трудности. С технологической стороны необхо­ димость очистки мисцеллы от твердой фазы вызывается тем, что, как показали исследования Р. И. Спинова [65], при термической обработке нерастворимые примеси в мисцеллах вызывают рез­ кое повышение кислотности масла и сильное потемнение его.

Для отделения твердой фазы от мисцеллы ее фильтруют в фильтрах различной конструкции.

319

Процесс фильтрации мисцеллы подчиняется обычным зако­ нам фильтрации; поэтому теоретические положения фильтрации, изложенные в разделе «Аппараты для первичной очистки мас­ ла», полностью приложимы к фильтрации мисцеллы.

Осадок твердой фазы — шлам — представляет собой различ­ ные части клеток, и эти частички имеют размер в пределах 2—1000 мкм [66]. Построенная интегральная кривая позволяет

установить средний размер частиц шлама

в пределах

240—

300 мкм. Плотность шлама колеблется в

пределах

1085—

1150 кг/м3; в среднем она равна 1120 кг/м3.

Знание плотности

шлама позволяет легко пересчитать массовый отстой в процен­

тах на объемное содержание шлама

(в м3/м3). Такой пересчет

показан ниже.















Массовый отстой, %

0,1

0,2

0,3

0,4

0,5

0,6

0,7

Объемное содержание

0,009

0,0018

0,0027

0,0036

0,0044

0,0053

0,0062

шлама, м3/'м3 ■ • .













Продолжение

Массовый отстой, %

0,8

0,9

1,о

1,2

1,5

2,0

2,5

Объемное содержание

0,0072

0,0080

0,0085

0,0107

0,0140

0,0190

0,0223

шлама, м3/м3 . . .

Согласно исследованиям автора, осадок, образующийся при фильтрации мисцеллы, относится к группе сжимаемых осадков, т. е. к таким осадкам, которые уплотняются при повышении дав­ ления фильтрации. Это свойство осадка оказывает влияние на коэффициент фильтрации. Вначале коэффициент фильтрации линейно растет с увеличением давления фильтрации, но когда давление фильтрации достигает 0,2 МПа, коэффициент фильтра­ ции увеличивается с меньшей интенсивностью. Это является следствием сжатия осадка под действием давления фильтрации.

При

ведении

фильтрации

мисцеллы

под давлением выше

0.2 МПа увеличение количества получаемого фильтрата не будет

окупаться затратами на его получение.

'

Значение коэффициента фильтрации в зависимости от давле­

ния фильтрации показано на рис. VI—14.

Р.

И. Спинов [65, 66]

провел детальное исследование процес­

са фильтрации мисцеллы на основе теории фильтрации, разра­

ботанной Г. М.

Знаменским

с целью

получения необходимых

данных для расчета фильтров непрерывного действия. Ниже из: лагаются основные результаты этих исследований.

3 2 0
