7 Вопрос.
Возведение подземных сооружений методом «стена в грунте»: область применения; технология производства работ при возведении стен из монолитного железобетона и сборно-монолитных конструкций.
16. Технология возведения подземных сооружений методом «стена в грунте»
Сущность метода заключается в том, что узкая траншея для будущих стен и фундаментов заглубленного сооружения отрывается сразу на полную глубину под слоем глинистого тиксотроп-ного раствора.
Сборные стены монтируют из тонкостенных панелей, устанавливаемых на слой щебня, подсыпаемого на дно траншей. Очередную панель, погружаемую в траншею, фиксируют впереди (рис. V.14, в, 17} кондуктором, а позади инвентарным швеллером, соединяющим ее в замок с закладными деталями предыдущей панели.
Зафиксированные в проектном положении панели стены замоноличивают при бетонировании фундаментной подушки. Бетонную смесь подушки укладывают одновременно по обе стороны панелей через бункер по двум бетонолитным трубам. Пазухи траншеи заполняют засыпкой: наружную — глинощебеночной смесью, которая в дальнейшем служит гидроизоляцией, а внутреннюю — легкоразрабатываемой грунтопесчаной смесью. Глинистый раствор, вытесняемый в сторону забоя экскаватора, в конце траншеи отводят в отстойник или отсасывают грязевым насосом.
После замыкания контура стен ведут поярусную разработку грунта внутри контура до заданной отметки дна. Открывающиеся при этом стыки панелей окончательно заделывают бетоном.
Монолитные стены в траншеях устраивают методом вертикально перемещаемой трубы (ВПТ) по захваткам длиной 6...12 м. Смежные захватки разделяют инвентарной железобетонной сваей или стальной инвентарной трубой, которые вдавливаются между стенками транше" враспор до ее дна.
Перед бетонированием дно траншеи на захватке очищают от осадков, а зашламо-ванный глинистый раствор заменяют свежим. После этого в траншею погружают арматурные каркасы, снабженные от-гибами-салэзками, обеспечивающими необходимую толщину защитного слоя, и диафрагмами из стальных листов толщиной 3 мм. Сквозь отверстия диафрагм пропущены концы горизонтальных стержней арматурного каркаса, подлежащие в последующем сварке с выпусками арматуры соседней захватки. Затем в

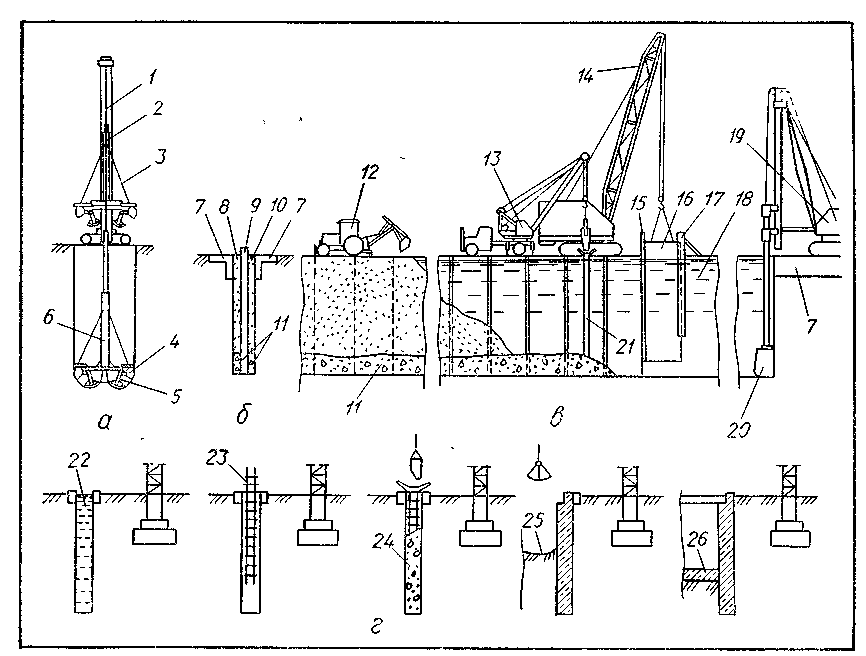

Технологическая схема метода «стена в грунте»: а - схема работы широкозахватного грейфера с копровой стойкой; б — поперечный разрез траншеи после монтажа сборных панелей стены; в — продольный разрез траншеи по фронту всех процессов при устройстве сборной стены в грунте; г — схема устройства подземных сооружений при реконструкции помещений методом «стена в грунте»; / — копровая стойка; 2 — рукоять; 3 — разгрузочные канаты; 4 — ковши; 5 — поворотные рычаги; 6 — грейфер; 7 — облицовка пионерной траншеи; 8 — наружная забутовка глинощебеночным материалом, 9 — сборная панель; 10 — внутренняя забутовка песчано-гравийной смесью; // — нижнее (фундаментное) защемление панели бетоном; 12 — экскаватор, выполняющий забутовку; 13 — кран, переставляющий бетонолитную трубу и подающий бетон для защемления панели; 14 — кран, монтирующий панели стены; /5 — монтажный шаблон-двутавр; 16 — панель; 17 — направляющий кондуктор; 18 — траншея, заполненная глинистым раствором; 19 — штанговый экскаватор, 20 — ковш экскаватора; 21 — сдвоенная бетонолитная труба; 22 — разработка траншеи; 23 — погружение арматурного каркаса; 24 — бетонирование стены; 25 — разработка грунта внутри помещения; 26 — монтаж распорных балок
Устойчивость и прочность стен, открывающихся по мере разработки внутреннего массива, обеспечивают временными или постоянными распорками, установкой рам, диафрагм, перекрытий, а в сооружениях размером более 30 м — анкерами. Методом «стена в грунте» можно устраивать подземные помещения внутри существующих зданий при их реконструкции, в непосредственной близости к их фундаментам
