3.1.6 Задача №6 «Определение потребности во временных сооружениях по объекту»

Цель:

Определить годовую потребность во временных сооружениях на указанный год.

Периодичность и область применения:

Решение задачи определения потребности во временных сооружениях на год производится раз в год, а результат решения – «Ведомость потребности во временных сооружениях на год» передаётся в отдел МТС для формирования плана возведения этих временных сооружениях.

Организационно-экономическая сущность:

Из «Программы работ на год» (Таблица 3.2.6.1) выбираем объект, для которого формируется выходной документ «Ведомость потребности во временных сооружениях по объекту». Заполняем «Наименование объекта» и «Адрес», используя «Перечень объектов» (Таблица 3.2.6.2). Из таблицы «Справочник временных сооружений» (Таблица 3.2.6.3) заносим в выходную форму «Наименование временного сооружения», «Назначение» и «Ед.изм». С помощью «Ведомости потребности в рабочих кадрах» (Таблица 3.2.6.4) определяем максимальное количество рабочих в смену. Получившееся количество умножаем на «Норму обеспечения на 1 рабочего» из «Перечень временных сооружений» и заносим результат в графу Общая потребность по объекту. Формируем выходной документ «Ведомость потребности во временных сооружениях по объекту».

Описание методов контроля:

Контроль за достоверностью информации, передаваемой по каналам связи, осуществляют операторы, которые принимают массивы данных и оперативные документы. Для заданных массивов данных и документов подсчитываются контрольные суммы, которые вводят в ЭВМ одновременно с основными передаваемыми данными, а на входе с помощью ЭВМ суммируют основные данные и результаты сравнивают с контрольной суммой.

Технико-экономическая сущность:

Автоматизированное решение задачи определения потребности во временных сооружениях экономит людские и временные ресурсы организации и выполняется одним человеком с наличием опыта работы с соответствующим пакетом программ.

Описание входной информации:

В качестве входной информации для решения данной задачи используются следующие документы:

• Программа работ (Таблица 3.2.6.1)

• Календарный график строительства объекта (Таблица 3.2.6.2);

• Перечень временных сооружений (Таблица 3.2.6.3)

• Ведомость потребности в кадрах на год (Таблица 3.2.6.4)

Таблица 3.2.6.1 «Программа работ на год»

Наименование объекта	Сметная стоимость			Срок начала строительства		Ожидаемое выполнение СМР		План ввода в действие					Объем строительных работ
	Полная	В т.ч. СМР	Ед. изм.					Мощность, вводимая в планируемый период	Сметная стоимость пусковых объектов	Срок ввода в действие
1	2	3	4		5		6		7	8	9	10

Таблица 3.2.6.2 «Календарный график строительства объекта»

Наименование объекта:__________________

Адрес:_________________________________

Наименование работы

Объём работы

Трудоемкость

Состав бригад

Число смен

Машины/ механизмы

Продолжительность, дни

График работ, дни

Ед.изм.

Кол-во

Чел.- час

Маш.- час

Профессия

Число рабочих в смену

Наименование

Количество

1

2

3

4

5

6

7

Таблица 3.2.6.3 «Перечень временных сооружений»

Наименование временного сооружения	Назначение	Ед.изм	Норма обеспечения на 1 рабочего
1	2	3	4

Таблица 3.2.6.4 «Ведомость потребности в кадрах на год»

Наименование профессии

Разряд

Всего

Потребность с разбивкой по месяцам

1 месяц

2 месяц

3 месяц

4 месяц

5 месяц

6 месяц

7 месяц

8 месяц

9 месяц

10 месяц

11 месяц

12 месяц

Описание выходной информации:

В результате решения данной задачи формируется документ «Ведомость потребности во временных сооружениях на год» (Таблица 3.2.6.5)

Таблица 3.2.6.5 «Ведомость потребности во временных сооружениях на год»

Наименование временного сооружения

Назначение

Норма обеспечения на 1 рабочего

Ед.изм.

Количество рабочих

Общая потребность с разбивкой по месяцам

1 месяц

2 месяц

3 месяц

4 месяц

5 месяц

6 месяц

7 месяц

8 месяц

9 месяц

10 месяц

11 месяц

12 месяц

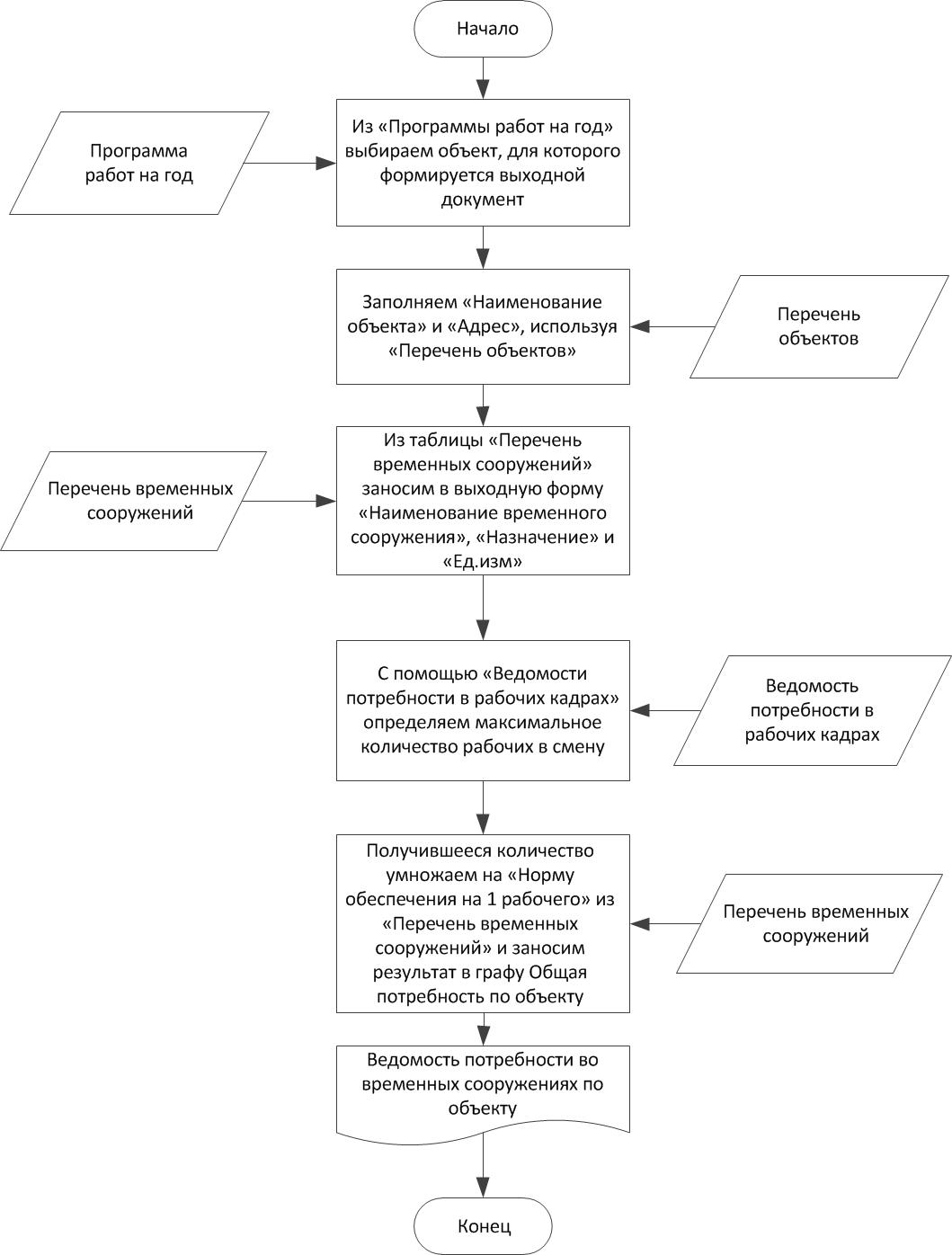

Рисунок 3.2.6 Алгоритм ручного решения задачи «Определение потребности во временных сооружениях по объекту»

Контрольный пример

Входная информация

Таблица 3.2.6.1 «Программа работ на год»

Наименование объекта	Сметная стоимость		Срок начала строительства	Ожидаемое выполнение СМР	План ввода в действие					Объем строительных работ
	Полная	В т.ч. СМР			Ед. изм.	Мощность, вводимая в планируемый период	Сметная стоимость пусковых объектов	Срок ввода в действие
1	2	3	4	5	6	7	8	9	10
Административное здание	15,6	10,5	12.03. 2012г.	12.05. 2014г.	тыс. м.кв.	8,6	9,2	21.04. 2014г.	65

Таблица 3.2.6.2 «Календарный график строительства объекта»

Наименование объекта: Административное здание

Адрес: ул. Емельянова, 7, строение 1, г.Москва, 115119

Наименование работы	Объём работы			Трудоем-кость			Состав бригад			Число смен		Машины/ механизмы			Продолжительность, дни		График работ, дни
	Ед.изм.	Кол-во	Чел.- час		Маш.- час	Профессия		Число рабочих в смену			Наименование		Количество			1		2	3	4	5	6	7..
Установка колонн	шт.	56	3		3	Монтажник		3	2		Кран		2	15

Таблица 3.2.6.3 «Перечень временных сооружений»

Наименование временного сооружения	Назначение	Ед.изм	Норма обеспечения на 1 рабочего
1	2	3	4
Столовая	Прием пищи	м2	3,2

Таблица 3.2.6.4 «Ведомость потребности в кадрах на год»

Наименование профессии	Разряд	Всего	Потребность с разбивкой по месяцам
			1 месяц	2 месяц	3 месяц	4 месяц	5 месяц	6 месяц	7 месяц	8 месяц	9 месяц	10 месяц	11 месяц	12 месяц
Монтажник	5	100	10	10	8	4	6	12	7	7	11	10	10	5

Выходная информация

Таблица 3.2.6.5 «Ведомость потребности во временных сооружениях на год»

Наименование временного сооружения	Назначение	Норма обеспечения на 1 рабочего	Ед.изм.	Количество рабочих	Общая потребность с разбивкой по месяцам
					1 месяц	2 месяц	3 месяц	4 месяц	5 месяц	6 месяц	7 месяц	8 месяц	9 месяц	10 месяц	11 месяц	12 месяц
Столовая	Прием пищи	3,2	м2	23	73,6	73,6	73,6	73,6	73,6	73,6	73,6	73,6	73,6	73,6	73,6	73,6

Исходная информация хранится в следующих таблицах базы данных:

1. Program_rab

2. Table_graf_obj

3. Spr_vr_s

4. Table_ved_kadr

Машинное описание алгоритма

Шаг 1. Производится запрос на выбор объекта, для которого необходимо составить Ведомость потребности во временных сооружениях по объекту из Программы работ на год, которую описывает входной документ Program_rab.

Шаг 2. Obj_name и obj_adress берем из справочника объектов Spr_obj.

Шаг 3. Из справочника временных сооружений Spr_vr_s заносим в выходной документ vr_s_name, vr_s_nazn и ed_izm.

Шаг 4. Из таблицы Table_ved_kadr описывающей Ведомость потребности в рабочих кадрах на год определяем максимальное количество рабочих в смену.

Шаг 5. Умножаем полученную величину на norm_na_rab (Spr_vr_s), результат заносим в Общую потребность по объекту выходного документа.

Шаг 7. Шаг 1-5 выполняется для всех временных сооружений

Шаг 8. Получаем выходной документ – Ведомость потребности во временных сооружениях по объекту.
