3.1.2 Задача №2 «Контроль графика разработки псд»
Цель:
Обеспечить эффективный контроль графика разработки ПСД
Периодичность и область применения:
Задача контроля графика разработки ПСД решается раз в год, полученный в результате её решения документ «Справка о выполнении графика разработки ПСД» используется отделом ПТО для решения задачи контроля данного графика.
Организационно-экономическая сущность:
Из «Программы работ на год» (Таблица 3.2.2.1) выбираем объект, для которого формируется выходной документ «Справка о выполнении графика разработки ПСД». Заполняем «Наименование объекта» и «Адрес», используя «Перечень объектов» (Таблица 3.2.2.2). Заполняем «Этап строительства», «Проектная организация», «Раздел ПСД», «Количество листов» и Плановую дату получения раздела ПСД выходной формы, используя документ «Поэтапный график разработки ПСД» (Таблица 3.2.2.3). С помощью входного документа «Акт выдачи ПСД в производство» (Таблица 3.2.2.4) определяем «Фактическую дату получения раздела ПСД» и заполняем выходную форму. Сравниваем значения плановой и фактической даты получения разделов ПСД и соответственно заполняем «Отклонение по дате получения разделов ПСД». Формируем выходной документ «Справка о выполнении графика разработки ПСД» (Таблица 3.2.2.5).
Описание методов контроля:
Контроль за достоверностью информации, передаваемой по каналам связи, осуществляют операторы, которые принимают массивы данных и оперативные документы. Для заданных массивов данных и документов подсчитываются контрольные суммы, которые вводят в ЭВМ одновременно с основными передаваемыми данными, а на входе с помощью ЭВМ суммируют основные данные и результаты сравнивают с контрольной суммой.
Технико-экономическая сущность:
Автоматизированное решение задачи контроля графика разработки ПСД существенно экономит людские и временные ресурсы организации на расчёт объёмов необходимых резервных материалов. Решение задачи осуществляется одним человеком с наличием соответствующего пакета программ. Автоматизация формирования данного документа существенно упростит работу с большим количеством документов, снизит риск неправильного определения требуемого количества ресурсов из-за возможных ошибок при их расчёте вручную.
Описание входной информации:
Для составления «Справки о выполнении графика разработки ПСД» используются следующие исходные документы:
Программа работ на год (Таблица 3.2.2.1)
Перечень объектов (Таблица3.2.2.2)
Поэтапный график получения ПСД по объекту (Таблица 3.2.2.3)
Акт выдачи ПСД (Таблица 3.2.2.4)
Таблица 3.2.2.1 «Программа работ на год»
|
Наименование объекта |
Сметная стоимость |
Срок начала строительства |
Ожидаемое выполнение СМР |
План ввода в действие |
Объем строительных работ | ||||||||
|
Полная |
В т.ч. СМР |
Ед. изм. |
Мощность, вводимая в планируемый период |
Сметная стоимость пусковых объектов |
Срок ввода в действие |
| |||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 | ||||
Таблица 3.2.2.2 «Перечень объектов»
|
Наименование объекта |
Адрес строительства |
Заказчик |
|
1 |
2 |
3 |
Таблица 3.2.2.3 «Поэтапный график получения ПСД по объекту»
|
Наименование объекта |
Этап работ |
Проектная организация |
Раздел ПСД |
Количество листов |
Дата разработки |
|
1 |
2 |
3 |
4 |
5 |
6 |
Таблица 3.2.2.4 «Акт выдачи ПСД»
|
Наименование объекта |
Этап работ |
Проектная организация |
Адрес проектной организации |
Раздел ПСД |
Количество листов |
Дата выдачи ПСД |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Описание выходной информации:
В результате решения данной задачи формируется документ «Справка о выполнении графика разработки ПСД» (Таблица 3.2.2.5).
Таблица 3.2.2.5 «Справка о выполнении графика разработки ПСД»
Наименование объекта:__________________
Адрес:_________________________________
|
Этап строительства |
Проектная организация |
Раздел ПСД |
Количество листов |
Дата получения ПСД (план.) |
Дата получения ПСД (факт.) |
Отклонение по дате получения ПСД |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |

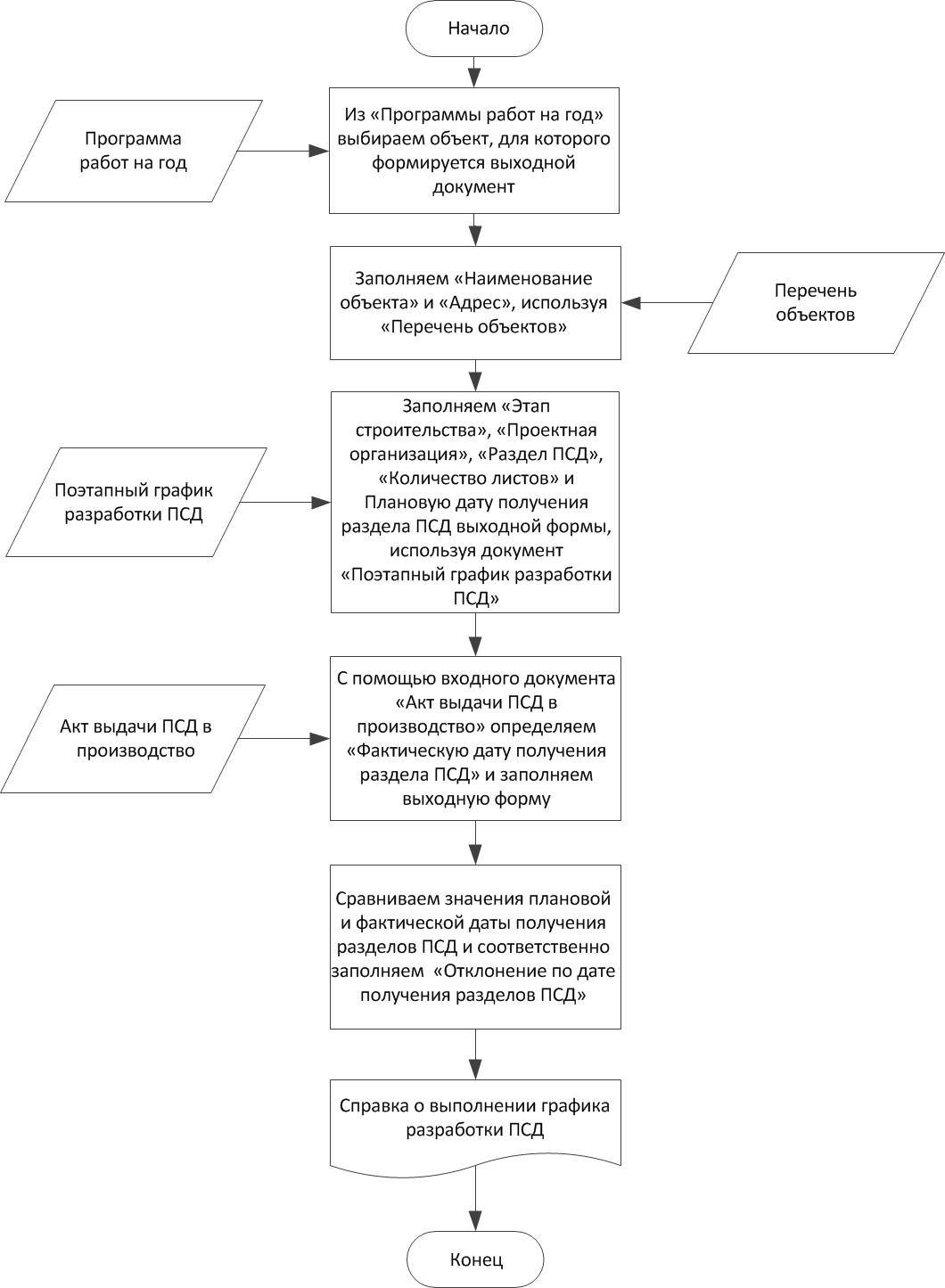

Рисунок 3.2.2 Алгоритм ручного решения задачи «Контроль графика разработки ПСД»
Контрольный пример
Входная информация
Таблица 3.2.2.1 «Программа работ на год»
|
Наименование объекта |
Сметная стоимость |
Срок начала строительства |
Ожидаемое выполнение СМР |
План ввода в действие |
Объем строительных работ | |||||
|
Полная |
В т.ч. СМР |
Ед. изм. |
Мощность, вводимая в планируемый период |
Сметная стоимость пусковых объектов |
Срок ввода в действие |
| ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 | |
|
Административное здание |
15,6 |
10,5 |
12.03. 2012г. |
12.05. 2014г. |
тыс. м.кв. |
8,6 |
9,2 |
21.04. 2014г. |
65 | |
Таблица 3.2.2.2 «Перечень объектов»
|
Наименование объекта |
Адрес строительства |
Заказчик |
|
1 |
2 |
3 |
|
Административное здание |
ул. Емельянова, 7, строение 1, г.Москва, 115119 |
ООО «Наш дом» |
Таблица 3.2.2.3 «Поэтапный график получения ПСД по объекту»
|
Наименование объекта |
Этап работ |
Проектная организация |
Раздел ПСД |
Количество листов |
Дата разработки |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Административное здание |
Установка коллон |
ООО «Проектком» |
2 |
4 |
15.05.2013г. |
Таблица 3.2.2.4 «Акт выдачи ПСД)»
|
Наименование объекта |
Этап работ |
Проектная организация |
Адрес проектной организации |
Раздел ПСД |
Количество листов |
Дата выдачи ПСД |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Административное здание |
Установка колонн |
ООО «Проектком» |
Москва, ул. Первомайская д. 3 стр. 5 |
2 |
4 |
17.05.2013г. |
Выходная информация
Таблица 3.2.2.5 «Справка о выполнении графика разработки ПСД»
Наименование объекта: Административное здание
Адрес: ул. Емельянова, 7, строение 1, г.Москва, 115119
|
Этап строительства |
Проектная организация |
Раздел ПСД |
Количество листов |
Дата получения ПСД (план.) |
Дата получения ПСД (факт.) |
Отклонение по дате получения ПСД |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Установка колонн |
ООО «Проектком» |
2 |
4 |
15.05.2013г. |
17.05.2013г. |
2 |
Исходная информация хранится в следующих таблицах базы данных:
Program_rab
Spr_obj
Table_perech_psd
Akt_vyd_psd
Машинное описание алгоритма
Шаг 1. По запросу системы необходимо ввести объект, на который формируется план получения ПСД из справочника Program_rab, который описывает входной документ Программа работ на год.
Шаг 2. Obj_name и obj_adress берем из справочника объектов Spr_obj.
Шаг 3. Из таблицы Table_perech_psd, описывающий входной документ «Поэтапный график разработки ПСД» определяем rab_id, org_name, razdel, list_amount и date_plan_psd.
Шаг 4. С помощью таблицы Akt_PSD, описывающая входной документ «Акт выдачи ПСД в производство работ», определяем date_fakt для нашего объекта по каждому этапу.
Шаг 5. Сравниваем значения плановых и фактических дат получения разделов ПСД и соответственно заполняем отклонения по дате получения разделов ПСД
Шаг 6. Шаг 3-5 повторяем для всех этапов строительства
Шаг 7. Формируем выходной документ – Справка о выполнении графика разработки ПСД
