Основные первичные источники энергии Земного шара

Источники энергии	Теоретический запас (уровень) энергии		Оценка технического потенциала, кВт.109	Оценка использования в 2000 г., кВт.109
	выработка энергии, кВт.ч.1012 или кВт.ч/г.1012	условная мощность, кВт.109
НЕВОЗОБНОВЛЯЮЩИЕСЯ (технического потенциала, кВт.ч.1012)
ТЕРМОЯДЕРНОЕ ТОПЛИВО (энергия синтеза)	100000000	11415520
АТОМНОЕ ТОПЛИВО (энергия распада)	547000	62443	4140	6,20–7,11
ГЕОТЕРМАЛЬНАЯ ЭНЕРГИЯ	134	15,3		0,00925–0,02283
ИЗВЛЕКАЕМОЕ ОРГАНИЧЕСКОЕ ТОПЛИВО (всего)	28300	3230
ИЗ НЕГО (достоверные запасы): Каменные угли Торф Нефть свободная Нефть в битуминозных песках и сланцах Природный газ	24400 812 730 1620 730	2790 93 83 185 83		4,45–5,19 0,069–0,083 6,006–6,85 0,185–0,276 6,20–7,11
ВОЗОБНОВЛЯЮЩИЕСЯ (кВт∙ч/год.1012)
Полная энергия солнечного излучения на поверхности земли	750000	85600		0,0091–0,0185
Ветер	175–219	19,8–24,8	0,5
НА СУШЕ: Гидравлическая энергия рек	32,7	3,73	1,12	0,6–0,685
В ОКЕАНЕ: Механическая: приливы приливные течения непериодические течения ветровые волны Тепловая: градиент температур тро­пический градиент температур полярный Химическая: градиент солености биомасса	17,5–44 26,3 2628 23,6 438–1314 — 22,78 236,6	2–5 3 300 2,7 50–150 — 2,6 27	0,027 0,06–0,3 0,3 2 — 0,3 2,6	0,00925–0,02283 0,00031 —

Установки для преобразования энергии потоков в трубопроводах. Наличие большого числа таких систем, постоянный во времени режим их работы, близость потребителей энергии и разнообразие возможных схем применения этой энергии делают целесообразным создание энергоустановок, преобразующих энергию течений в напорных трубопроводах.

Гидравлическая энергия рек издревле использовалась человеком и была одним из первых источников энергии, который применялся для удовлетворения хозяйственных и промышленных задач. Водяные мельницы были одними из первых механизмов, изобретенных человеком; сотни тысяч их исправно мололи зерно в течение тысячелетий, а в последние столетия снабжали механической энергией самые разнообразные промышленные предприятия. Сегодня на реках земного шара построены десятки тысяч малых, средних и крупных гидроэлектростанций, которые вырабатывают экологически чистую электроэнергию и обеспечивают надежность функционирования крупных электроэнергетических систем.

Скоростной напор речных потоков. Энергия скоростного напора речных потоков утилизируется с помощью "бесплотинных" или "свободнопоточных" гидроэнергетических установок. В текущую воду погружается водяной двигатель, и он работает только "на скоростном" напоре.

Энергия течения (кинетическая энергия) в сечении водотока равна

,

где Q — расход воды в рассматриваемом сечении; Н — скоростной напор, равный

,

где  — коэффициент кинетической энергии (Кориолиса); V — средняя скорость потока в сечении водотока.

Без дополнительных преобразований использовать энергию течения открытого потока невозможно. Свободнопоточные турбины берут энергию не непосредственно от скоростного напора потока, а из промежуточного источника, которым является местное повышение давления в потоке (подпор) в области перед преобразователем энергии, реализуемое в виде более высоких скоростей потока в пределах преобразователя.

В случае расположения установки на поверхности воды или близко к ней этот подпор будет иметь форму поднятия свободной поверхности потока перед установкой. При размещении гидродвигателя глубоко под уровнем воды подпор примет форму местного повышения давления в потоке перед рабочим колесом двигателя.

Теоретический (полный) потенциал энергии скоростного напора речного потока, реализуемый свободнопоточными двигателями, в точности равен потенциалу, реализуемой напорными установками. Технический потенциал участка реки, реализуемый свободнопоточными установками гораздо меньше. Тем не менее, потребитель всегда найдет в реке необходимый источник энергии для удовлетворения его нужд — привода в действие свободнопоточного гидродвигателя.

Скоростной напор естественных потоков (рек) и искусственных (каналов) очень невелик. Притом чем больше скорость потока, тем обычно меньше его глубина, что мешает помещению в него двигателя достаточных размеров. То и другое являются причиной, почему мощность таких двигателей измеряется обычно несколькими киловаттами.

Другим недостатком русловых двигателей являются почти непреодолимые затруднения при их эксплуатации на покрытой льдом реке и обеспечении их безопасности во время паводков и ледохода.

Источники энергии прибрежных вод. Источники энергии водных масс морей и океанов интересуют человека вблизи тех мест, где он обитает, то есть в достаточно узкой прибрежной зоне. Здесь расположены следующие источники энергии водных масс: осмотическое давление при впадении пресных вод рек в соленые воды океана (моря); ветровые разбитые волны; приливно-отливные колебания уровня воды.

Энергия осмотического давления в устьях рек. Явление осмоса — проникновение (диффузия) молекул воды через полупроницаемую мембрану, отделяющую пресную воду от морской и имеющую отверстия такого размера, что молекулы воды могут проходить через них, а более крупные молекулы соли — нет. Если в сосуд поместить такую полупроницаемую мембрану между пресной и соленой водой, то осмотические силы начнут "перекачивать" пресную воду в соленую, и этот процесс прекратится тогда, когда давление столба воды в "соленом" отсеке сосуда станет равным давлению осмоса П, эквивалентному для обычной морской воды (с соленостью 35%) напору в 220–240 м, а для более насыщенных растворов, как в лиманах с интенсивным испарением, — до 3000–5000 м. Расход пресной воды, проходящей через мембрану, пропорционален разности давлений П–Р, где Р — давление со стороны "соленого" отсека.

При Р = 0,5П КПД 65%. 1 м³ пресной воды в процессе смешения с соленой морской водой дает около 0,15 кВт∙ч. Общий гидроосмотический энергетический потенциал рек мира равен ориентировочно 700 млрд. кВт∙ч/год.

Возможная схема гидроосмотической электростанции с плотиной в устье реки показана на рис. 6.1.

Рис. 6.1. Гидроосмотическая электростанция с плотинным водозабором в устье реки:

1 — плотина; 2 — водоприемник пресной воды; 3 — насосная станция подкачки соленой морской воды; 4 — резервуар высокого давления; 5 — полупроницаемая мембрана; 6 — демпфирующая воздушная прослойка; 7 — энергетический водоприемник; 8 — слив излишков пресной воды; 9 — здание ГЭС; 10 — водоприемник соленой морской воды

Энергия приливно-отливных колебаний уровня воды морей Мирового океана огромна, однако для ее использования необходимо сооружение плотины, которая позволила бы изменить во времени уровенный режим в прибрежном бассейне и в единый момент времени создать перепад уровней, то есть напор. Сооружения и оборудование приливных ГЭС и ПЭС практически не отличаются от традиционных речных ГЭС.

Энергетический потенциал ПЭС характеризуется выработкой энергии в год Э, кВт∙ч/г; и средней мощностью N_ср, кВт; и для нормального полусуточного прилива рекомендуется определять по формулам:

;

,

в которых А_ср — среднеквадратическая за лунный месяц амплитуда; F_б — средняя площадь зеркала бассейна в пределах приливных колебаний уровня, м².

ПЭС целесообразно сооружать, если напор (полная амплитуда колебаний уровня воды) составляет более 3–5 м.

Важнейшей особенностью ПЭС является то, что изменение во времени их энергетического ресурса подчиняется лунным суткам (24 часа 50 минут), а не солнечным, поэтому график выработки электроэнергии на ПЭС "скользит" относительно графика потребления электроэнергии в энергосистеме. Поэтому совмещение ПЭС с ГЭС позволяет удачно решить эти проблемы; к тому же имеется достаточно много мест (устья рек, впадающих в моря и океаны), где это совмещение может быть реализовано не только энергетически, но и компоновочно-конструктивно.

В 1967 г. во Франции было завершено строительство крупной ПЭС на р. Ранс (24 агрегата общей мощностью 240 МВт). В СССР в 1968 г. в Кислой Губе (Кольский полуостров) вступила в строй первая опытная ПЭС мощностью 0,4 МВт, на которой ныне проводятся экспериментальные работы для будущего строительства ПЭС.

Источники энергии акваториальных вод морей и океанов

Энергия морских непериодических течений

Течения в морях и океанах по сравнению с энергией ветра или температурным градиентом воды в океане, обладают значительной плотностью концентрации мощности: при скорости потока 2 м/с значение плотности составляет 4,4 кВт/м². По происхождению течения разделяют на три группы: непериодические, муссонные (пассатные) и приливно-отливные. Основное внимание уделяют изучению возможности использования энергии непериодических течений. Достоинства этой энергии — высокие значения обеспеченности мощности, предсказуемость изменений мощности во времени, постоянство или закономерность изменения направления течений. Мощность установок можно повысить за счет различных способов концентрации энергии течения. "Динамическая плотина" (рис. 6.2) представляет собой комбинацию из трех вихревых коллекторов. Вертикальный коллектор 1 используется для отбора воды из течения и создания вихря с полостью с пониженным давлением в центре; таким образом создается значительный перепад уровней, который может использоваться гидротурбиной 4. По горизонтальным отсасывающим коллекторам 2 и 3 отработанная вода отводится в океан.

Рис. 6.2. Схема устройства "динамической плотины"

Энергия морских ветровых волн.

В природе существует четыре источника возникновения волн: ветер, порождающий ветровые волны и зыбь; сейсмические возмущения, вызывающие волны типа приливных или цунами; лунное и солнечное гравитационные поля, под действием которых образуются наиболее крупные волны — приливы; движущиеся на свободной поверхности объекты, генерирующие волны низкого периода и малой энергии. Возможности практического преобразования в промышленных масштабах имеются только у энергии ветровых волн.

Энергетический потенциал волны зависит от ее высоты, ширины и периода волновых процессов.

Мощность энергии волн Мирового океана может колебаться от 0,1 млн. до 10 млн. МВт, а технические ресурсы могут составлять от 50000 до 2 700 000 МВт.

Средняя удельная мощность волнения Мирового океана составляет 2,7 Вт/м². Однако, развиваясь на значительных расстояниях, измеряемых сотнями километров, волнение накапливает энергию, в результате чего в месте расположения волновых энергетических установок оно оказывается в природно-концентрированном виде (рис. 6.3). Мощность ветровых волн, которая может быть полезно использована, примерно равна мощности всех действующих электростанций мира.

Суммарная мощность волн, набегающих на береговую линию морей России, составляет, млн. кВт: на Черном море — 14,7; Каспийском — 67,5; Баренцевом — 55,9; Балтийском — 9,1; Охотском — 129.

Достоинства волновой энергии —возобновляемость, предсказуемость, экологическая чистота преобразования, значительный суммарный потенциал, увеличение мощности волн в осенне-зимний период, когда возрастает и потребление электроэнергии.

Рис. 6.3. Удельные мощности ветрового волнения (кВт/п.м)

 — по Халлсу;  — по Торнквисту; О — по Сичкареву

Энергия ветровых волн имеет и ряд недостатков, главный из которых — невозможность регулировать во времени производимую мощность с учетом требований потребителя. Существуют также проблемы размещения и крепления волновых установок на расстоянии от берега, передачи энергии от установки к потребителю, обеспечение надежности работы в штормовых условиях, защита от коррозии в агрессивной морской среде и биологического обрастания, снижения материалоемкости и стоимости изготовления.

Способы использования энергии, производимой волновыми установками, —выработка электроэнергии для передачи в электроэнергетическую систему, для снабжения изолированных электропотребителей, зарядка аккумуляторов и газовых баллонов, приготовление жидкого воздуха, опреснения морской воды, перекачивание воды из глубинных слоев моря в поверхностные, снабжение морских платформ забортной технической водой. Волновые энергетические установки удачно могут выполнять функции волноотбойных и берегозащитных сооружений.

Раздел 3. Речные гидроэлектростанции. Теоретические основы и способы создания напора. Длительное и краткосрочное регулирование стока. Уравнение водного баланса, водноэнергетические расчеты. Определение установленной мощности ГЭС и объема водохранилища суточного регулирования. Исходные данные для подбора гидротурбинного оборудования для ГЭС

Лекция 7. Понятие об использовании энергии речных потоков. – Теоретические основы и способы создания напора — плотинный и деривационный. – Напоры, расходы и мощности гидроэлектростанций; формула мощности и методология ее решения

Энергия речных потоков с концентрированным перепадом (напором)

Любая движущаяся жидкость затрачивает на обеспечение своего движения имеющийся у нее запас энергии, расходуемый на преодоление сил трения, называемый гидравлическими потерями энергии:

,

где V — скорость потока;  — коэффициент гидравлического сопротивления.

Если с помощью искусственных мероприятий мы сможем уменьшить гидравлические потери, то сэкономленную их долю можно будет использовать для производства электроэнергии или механической энергии.

Гидравлические потери определяются всего лишь двумя сомножителями, и уменьшить их можно, уменьшив значения каждого из сомножителей или одновременно обоих из них. Выбирая для уменьшения значения один из сомножителей, мы фактически определяем принципиальный тип гидроэнергетической установки, которых, в соответствии с числом сомножителей, может быть только два. Этот тип связан со способом создания напора. Технически способ создания напора реализуется с помощью строительства плотины или деривации — искусственного русла. За счет строительства плотины углубляется и расширяется русло реки перед ней, то есть увеличивается площадь поперечного сечения потока и за счет этого уменьшается его скорость V. За счет строительства деривации спрямляется путь движения потока, снижается шероховатость ложа и снижается значение коэффициента гидравлического сопротивления.

Энергия водотока, которую можно использовать на некотором участке реки (см. рис. 7.1):

Э_уч = [Дж],

где:  — плотность воды, кг/м³; g — ускорение свободного падения, м/с²; W — объем стока воды за определенный период времени, м³; Н_уч = Z₁ – Z₂ — разность уровней свободной поверхности водотока в пределах рассматриваемого участка, м.

Рис. 7.1. Схемы естественных водотоков и водоемов

Мощность водотока на рассматриваемом участке в промежутке времени t

[Вт],

где: Q — средний за этот промежуток времени расход воды, м³/с.

Для водотоков с чистой пресной водой  = 1000 кг/м³ и при g = 9,81 м/с² формулы энергии и мощности принимают вид:

, кВт∙ч,

, кВт.

Обычно падение уровня водотока Н_уч равномерно распределено по его длине (рис. 7.1, схема I). Лишь в немногих местах имеются значительные перепады уровней, сосредоточенные на небольшом участке русла, водопады (рис. 7.1, схема II). В некоторых случаях можно использовать разность между уровнями воды в руслах двух близкорасположенных водотоков. Аналогичные условия создаются, если водоток образует в плане петлю (рис. 7.1, схема III). Разность уровней горных озер и русл рек, текущих на сравнительно небольшом от них удалении (рис. 7.1, схема IV), также может быть использована для получения энергии.

Механическая энергия речного стока (гидравлическая или водная энергия) может быть посредством гидроэлектростанций, турбин и генераторов преобразована в электрическую энергию. Механическая энергия водных ресурсов, выраженная в киловаттах среднегодовой электрической мощности или киловатт-часах электрической энергии, представляет собой запасы водноэнергетических ресурсов, которые обычно называются гидроэнергетическими ресурсами или гидроэнергетическим потенциалом (гидроэнергетическими запасами).

Различают три категории гидроэнергетических ресурсов (потенциала, запасов):

• теоретический (валовой) гидроэнергетический потенциал (потенциальные запасы энергии водотоков);

• технический гидроэнергетический потенциал (технические запасы или ресурсы);

• экономический гидроэнергетический потенциал (экономические запасы или ресурсы).

Валовой гидроэнергетический потенциал речных потоков подсчитывается в предположении, что весь сток будет использован для выработки электрической энергии без потерь при преобразовании водной энергии в электрическую, то есть при КПД = 1.

Подсчет валового гидроэнергетического потенциала ведется на основе данных водноэнергетических изысканий. Получаемые при этом значения мощности и энергии принято относить к протяженности участка реки для определения удельных значений гидроэнергоресурсов на единицу длины водотока. Определенные таким образом ресурсы регистрируются в форме записей и графиков (рис. 7.2) в так называемом гидроэнергетическом кадастре и называются кадастровыми. Кадастровые мощности могут быть представлены для расходов воды различной обеспеченности (повторяемости во времени). Обычно расчеты по среднемноголетним значениям стока и расходов дополняются расчетами по значениям обеспеченностью 95% без учета возможностей регулирования стока. При составлении кадастра обычно намечаются места (створы) возможного расположения гидроэлектростанций.

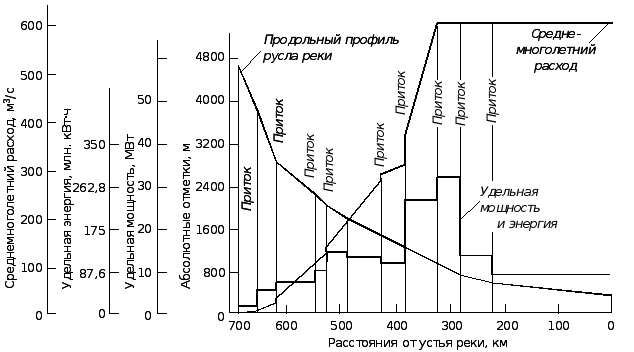

Рис. 7.2. Кадастровый график гидроэнергетических ресурсов водотока

Использовать все потенциальные запасы водной энергии не представляется возможным — это не удается по техническим причинам. При строительстве ГЭС часть энергии будет теряться в гидроэнергетических сооружениях и оборудовании. Полезно использована может быть лишь часть потенциальных гидроэнергоресурсов. Эту часть валового гидроэнергетического потенциала рек, технически возможную к использованию путем создания гидроэлектрических станций, называют техническим гидроэнергетическим потенциалом.

Технический потенциал условен: он зависит от уровня развития науки и технических возможностей использования гидроэнергоресурсов и с течением времени в известных пределах возрастает.

Экономический гидроэнергетический потенциал — часть ресурсов, использование которых в настоящее время экономически целесообразно, что выявляется путем сопоставления экономических показателей ГЭС и других возможных источников получения электроэнергии в рассматриваемом районе (тепловых и атомных электростанций). Учет экономических показателей обязательно должен дополняться учетом экологических показателей электростанций, а сами экономические показатели должны включать учет ресурсных особенностей данного вида топлива.

Экономический потенциал имеет, таким образом, условный характер, так как основа на принятых в настоящее время, а в действительности меняющихся во времени, предельно допустимых технико-экономических показателях электростанций разных типов и не учитывает в полной мере экономической и экологической эффективности комплексного использования водных ресурсов.

Теоретический гидроэнергетический потенциал речного стока Земли составляет около 5,5∙10⁹ кВт или 48∙10¹² кВт∙ч в среднем по водности году. 40% этого потенциала считается технически возможным к освоению. Примерно половина технического потенциала или около 9,7∙10¹² кВт∙ч/г может быть использована по сегодняшним экономическим соображениям. К настоящему времени освоена примерно пятая часть этого экономического гидроэнергопотенциала.

Технические запасы водной энергии России равны 1700 ТВт∙ч среднегодовой выработки (58,7% от теоретического) или 194 млн. кВт среднегодовой мощности.

По сравнению с другими возобновляющимися источниками энергии, как отмечалось выше, традиционная гидравлическая энергия рек имеет два несомненных преимущества:

• возможность и простота достижения высокой степени концентрации источника энергии и

• полная освоенность технологии преобразования в электроэнергию.

Для гидроэнергетики минимальны (по сравнению с другими источниками энергии) затраты на изыскание, проектирование и научное обоснование проектов; совсем отсутствуют затраты на разработку технологии преобразования энергии. Масштабы использования гидравлической энергии рек должны быть существенно увеличены; должны быть использованы также все резервы повышения эффективности гидроэлектростанций, в том числе:

• увеличение единичной мощности установок и гидроагрегатов с целью более полного использования стока и повышения коэффициента полезного использования гидроресурсов;

• расширение, реконструкция и модернизация эксплуатируемых установок с целью повышения коэффициента полезного действия оборудования;

• строительство гидроэлектростанций любой, в том числе и малой мощности, на реках и искусственных водотоках, с целью удовлетворения потребности в электроэнергии изолированных потребителей, экономии органического топлива в объединенных энергосистемах и дизельного топлива, расширения масштабов комплексного использования водных ресурсов.

По сравнению с электростанциями, использующими другие возобновляющиеся источники энергии, гидроэлектростанции имеют важнейшее достоинство — за счет водохранилища они имеют возможность накапливать (аккумулировать) ресурс энергии и использовать его по графику, отвечающему особенностям электропотребления.

Уникальные свойства энергоресурса, используемого на гидравлических электростанциях — воды в водохранилище, — и высокие возможности и простота регулирования мощности гидросиловым оборудованием обусловили то обстоятельство, что на сегодня гидравлическое аккумулирование является единственным способом аккумулирования энергии в промышленных масштабах. Такое аккумулирование в современных электроэнергетических системах совершенно необходимо, что объясняется развитием объединенных энергосистем, широким строительством атомных электростанций, работающих в базисе графика электрической нагрузки, и расширением использования угля в качестве основного топлива тепловых электростанций, которые, работая на этом топливе, обладают относительно низким уровнем маневренности. Сейчас в мире насчитывается свыше 240 действующих ГАЭС суммарной мощностью более 70 млн. кВт.

Лекция 8. Особенности речных гидрографов; необходимость длительного и краткосрочного регулирования стока. – Уравнение водного баланса, методы его решения

Все реки в мире имеют неравномерный сток воды в течение года и разный среднегодовой сток в разные годы. Поэтому распределение естественного речного стока во времени не отвечает требованиям водопользователей. Возникает необходимость в перераспределении естественных расходов воды путем их регулирования водохранилищами, основная функция которых — накопление паводкового стока и обеспечение водой во время межени. Количественные сведения о регулирующих способностях водохранилища получают путем выполнения водохозяйственных и водноэнергетических расчетов, задачи которых заключаются в определении основных параметров водохозяйственного комплекса — установленной мощности ГЭС и выработки электроэнергии, расчетных расходов для всех потребителей воды (орошение земель, водоснабжение, рыбное хозяйство и др.), колебаний уровней воды в водохранилище и в нижнем бьефе и других характеристик, необходимых для проектирования гидротехнических и энергетических сооружений; составление рекомендаций по режимам работы водохранилищ.

Исходные данные для расчетов:

• сведения о стоке в створах намеченных гидроузлов за весь период наблюдений;

• данные об экстремальных расходах (максимальных и минимальных);

• зависимости между расходами и уровнями воды в створах в условиях летнего и зимнего режимов и с учетом влияния подпора нижележащих гидроузлов;

• топографические характеристики водохранилищ в виде зависимостей объема и площади зеркала водохранилища от уровня верхнего бьефа;

• внутригодовое потребление воды неэнергетическими водопользователями, необходимые санитарные, навигационные и другие пропуски;

• данные об осадках и испарении с водной поверхности и суши водосборного бассейна;

• потери стока на фильтрацию из водохранилища;

• данные о твердом стоке;

• сведения о районах энергоснабжения, включающие состав электростанций энергосистемы и их характеристики, графики нагрузок энергосистемы на ближайшую и дальнюю перспективу;

• принятая схема компоновки сооружений гидроузла и возможные конкурирующие варианты размещения сооружений с указанием возможного диапазона колебаний НПУ, размеров сооружений.

Различают длительное и краткосрочное регулирование стока. Задачей длительного регулирования является перераспределение речного стока в течение многих лет, одного года или сезонов в целях постоянного обеспечения водой водопользователей. Задачей краткосрочного регулирования является преимущественно обеспечение неравномерного в течение суток или недели расхода воды через ГЭС в связи с режимами ее работы в электроэнергетической системе.

Многолетнее регулирование можно осуществить при большом объеме водохранилища. Накопление стока происходит в многоводные годы, а его сработка — в маловодные. При этом виде регулирования гарантированная мощность и электроэнергия гидроэлектростанции существенно возрастают по сравнению с использованием стока без регулирования.

Годичное или сезонное регулирование осуществляет перераспределение стока только в пределах одного года. В период паводка водохранилище наполняется, а в период межени происходит его опорожнение.

Недельное регулирование связано с пониженным потреблением энергии (или воды) в нерабочие дни недели. В эти дни дополнительно накапливают воду, чтобы повысить отдачу в рабочие дни.

Суточное регулирование проводится в пределах суток, в течение которых приток в створе гидроузла считается постоянным, а потребление воды переменным. Мощность и выработка ГЭС в течение суток могут изменяться весьма существенно. Поэтому для перерегулирования стока с равномерного на неравномерный необходимо иметь некоторый объем воды для осуществления суточного регулирования.

Вид возможного регулирования стока зависит от соотношения полезного объема водохранилища V_пол, объема среднемноголетнего стока W_ср и неравномерности распределения естественного стока во времени.

Коэффициент объема (вместимости) водохранилища

.

Неравномерность распределения стока во времени характеризуется коэффициентами вариации Сv и асимметрии Сs годовых и сезонных объемов стока.

Расчеты регулирования стока основываются на хронологических рядах естественного стока. Для заданного объема водохранилища установленное водопотребление может быть удовлетворено в течение ряда лет m из имеющихся n лет в хронологическом ряду. Обеспеченность водопотребления р, %

.

При выборе параметров водохозяйственного объекта назначают расчетную обеспеченность р_р, которая характеризует надежность водоотдачи. Нормальная расчетная обеспеченность для крупных колеблется в пределах р_р = 85÷98%.

Уравнение баланса состояния водохранилища

,

где Q — расход потребления (расход турбин ГЭС), пропускаемый из верхнего бьефа в нижний; Q_пр — приток к водохранилищу; V(z_в.б) — объем водохранилища в зависимости от отметки бьефа z_в.б; Q_V — отбор воды (потребление) из верхнего бьефа; Q_сбр — расходы, пропускаемые через водосбросы, и Q_пот — потери из водохранилища (испарение, фильтрация).

При проектировании ГЭС к уравнению баланса необходимо добавить следующие соотношения:

;

;

;

;

;

,

где _т и _г — КПД турбин и генераторов; z_в.б и z_н.б — отметки верхнего и нижнего бьефов; h_пот — гидравлические потери в водоводах ГЭС; V(z_в.б) — функция, определяющая изменение объема водохранилища в зависимости от отметки уровня верхнего бьефа (заполнения водохранилища); z_н.б(Q_н.б) — зависимость уровня нижнего бьефа от расхода Q_н.б; Q_V(t) — потребление (расход) воды из верхнего бьефа.

Система уравнений является замкнутой, и для известных значений притока Q_пр(t) может быть получено ее решение по отношению ко всем нужным показателям.

Определение мощности в функции времени N = f(t) при заданном режиме сработки водохранилища z_в.б = f(t) возможно тремя способами: календарным (балансовым) в табличной форме, с использованием ЭВМ и графическим. Календарный способ позволяет более точно определять все характеристики ГЭС. но отличается трудоемкостью. Преимущество графического метода состоит в его наглядности и возможности вести непрерывный контроль расчетов. Применение ЭВМ позволяет ускорить вычисления и относительно быстро проанализировать ряд вариантов.

Лекция 9. Графоаналитический метод решения уравнения водного баланса. – Определение установленной мощности ГЭС и объема водохранилища суточного регулирования. – Исходные данные для подбора гидротурбинного оборудования для ГЭС^*

Исходными данными для расчета являются: гидрограф расходов в рассматриваемом створе Q_пр(t) (естественных или зарегулированных вышележащими водохранилищами), отметки НПУ и УМО, топографическая характеристика водохранилища V(z_в.б) и зависимость уровней от расходов в нижнем бьефе z_н.б­(Q_н.б) (рис. 9.1). Потерями стока на фильтрацию и испарение водохранилища в первом приближении можно пренебречь. При относительно больших потерях гидрограф бытовых расходов корректируется (берется разность Q_пр – Q_пот), после чего используется для расчетов регулирования стока.

Определяются среднегодовые расходы Q_ср 1, Q_cр 2 … и средний расход водотока за весь расчетный период — Q_ср. Их значения наносятся на гидрограф.

Для гидрографа и последующих графиков масштаб времени t на оси абсцисс должен быть одинаковым. Для удобства пользования графиками рекомендуется принимать такой масштаб времени, при котором 1÷2 см на шкале t соответствуют одному месяцу  2,63∙10⁶ с.

В косоугольной системе координат с помощью лучевого масштаба строится интегральная кривая располагаемого бытового стока W.

Предварительно, при уже принятом масштабе времени на оси абсцисс, выбирается масштаб объемов на оси ординат.

Масштаб объемов следует выбирать таким, чтобы заданный полезный объем водохранилища W_пол при этом масштабе укладывался в отрезке длиной 3-5 см. Меньшая длина данного отрезка вызовет затруднения в построениях и график потеряет наглядность, бóльшая — увеличит до ненужных размеров по вертикали кривую стока.

Масштаб объемов удобно принимать кратным 1∙10^n,, 2∙10ⁿ, 5∙10ⁿ, … (где n — показатель степени, зависящий от объема водохранилища, например: 1 см = 0,2∙10⁹ м³; 1 см = 0,5∙10⁹ м³, 1 см = 1∙10⁹ м³ и т. д.).

Масштаб шкалы объемов интегральной кривой и лучевого масштаба должен быть одинаковым.

После выбора масштабов времени и объемов строится лучевой масштаб. Построение лучевого масштаба осуществляется в следующем порядке (см. рис. 9.1).

Рис. 9.1. Длительное регулирование речного стока

Из произвольной точки О (полюса) проводится горизонтальная линия, на которой откладывается полюсное расстояние лучевого масштаба Т_пол = 10∙10⁶ = 10⁷, т. е. 3,8 месяца (см. рис. 9.1). Через конечную точку этого отрезка проводится вертикальная линия, которая является осью объемов графика лучевого масштаба, и на ней откладывается вниз значение W′ = Q_ср∙Т_пол в выбранном масштабе объемов. Горизонтальный луч на этом графике соответствует среднему за расчетный период бытовому расходу водотока Q_ср. Луч, проходящий через полюс и точку W = 0, определяет расход Q₀ = 0. Другие лучи на графике лучевого масштаба соответствуют расходам, равным Q_i = .

С помощью лучевого масштаба по среднемесячным расходам строится интегральная кривая бытового стока за расчетный период. Направления лучей, соответствующих среднемесячным бытовым расходам, находятся по лучевому масштабу путем соединения его полюса с точками на шкале W, имеющими значения Q_быт∙Т_пол. Лучи расходов каждого последующего месяца интегральной кривой бытового стока начинаются с конца луча предыдущего месяца. На этот график наносятся также линии координатной сетки W_i = const, параллельно направлению нулевого луча (Q₀ = 0), проходящие через соответствующие значения на шкале W.

При точном графическом построении интегральная кривая бытового стока в конце расчетного периода должна пересечь горизонтальный луч, соответствующий расходу Q_ср, проведенный из начала координат W = 0.

Строится вторая интегральная кривая (эквидистантная), параллельная интегральной кривой бытового стока и смещенная относительно нее вниз на значение полезного объема водохранилища, что дает возможность приступить к расчетам регулирования стока. Сначала, исходя из предположения, что последующий период по водности и распределению расходов будет таким же, как и заданный расчетный период, пристраивают к концу интегральной кривой бытового стока ее начальный участок (пристраиваемый начальный участок заканчивается точкой К₃ или точкой К₄, если она находится ниже, чем К₃). В зоне, образовавшейся между двумя интегральными кривыми, проводится интегральная линия потребления воды из водохранилища, т. е. линия зарегулированных расходов.

При построении линии потребления следует исходить из условий: 1 — максимального выравнивания зарегулированных расходов; 2 — наполнения полезного объема водохранилища к концу пика паводкового периода (точки К₁ и К₂); 3 — опорожнения полезного объема к началу паводка (точки К₃ и К₄). При этих условиях некоторые лучи зарегулированных расходов являются касательными к интегральной кривой бытового стока и эквидистантной кривой.

Значения зарегулированных расходов определяются путем параллельного переноса лучей с линии потребления на лучевой масштаб. Полученные значения расходов наносятся на линию потребления. Зарегулированные расходы поступают через гидроузел в нижний бьеф либо только через ГЭС, либо через ГЭС и водосбросы, при одновременной их работе.

В соответствии с запроектированной линией потребления строятся графики, характеризующие изменение уровней в верхнем и нижнем бьефах ГЭС: z_в.б = f(t), z_н.б = f(t) (см. рис. 9.1).

График колебания уровней верхнего бьефа ГЭС z_в.б = f(t) строится по остаточному объему воды в полезном объеме водохранилища V_ост и по кривой объемов водохранилища z_в.б = f(V). Кривую объемов водохранилища целесообразно перестроить в масштабе объемов интегральной кривой. Уровни верхнего бьефа на оси ординат графика z_в.б = f(t) указываются в абсолютных отметках; масштаб этой оси зависит от значения высоты призмы сработки водохранилища h_ср.

Для построения графика колебания уровня нижнего бьефа z_н.б = f(t) используются значения зарегулированных расходов и кривая связи уровней нижнего бьефа и расходов z_н.б = f(Q).

По графикам колебаний уровней верхнего и нижнего бьефов строится график изменения статического напора на ГЭС:

.

Напор турбин Н (напор нетто) для каждого момента времени определяется как разность статического напора и потерь напора в водоводах ГЭС:

.

Потери напора в энергетических водоводах при пропуске расчетного расхода обычно составляют 1÷15% от статического напора.

В данном проекте потери напора при любом расходе в водоводах допускается определять по формуле:

,

где с — коэффициент, зависящий от типа ГЭС: для русловых ГЭС с = 0,01; для приплотинных ГЭС с = 0,02-0,03; для деривационных ГЭС с = 0,05-0,07; Н_ср — средний статический напор за расчетный период; — средний за период регулирования стока зарегулированный расход, используемый в турбинах ГЭС;Q_ГЭС — зарегулированный расход, проходящий через ГЭС в рассматриваемый момент времени.

При определении потерь напора в подводящих водоводах ГЭС необходимо учитывать, что максимальный среднесуточный расход ГЭС не может превышать минимальный зарегулированный расход более, чем в два раза. Поэтому, если в паводок зарегулированный расход Q выше минимального зарегулированного Q₄ (см. график интегральных кривых стока и потребления на рис. 9.1) более, чем в 2 раза, то расход, проходящий через ГЭС в этот период, надо принимать равным , и так же следует поступать при вычислении . При определениичисло значений расходов должно равняться количеству месяцев за расчетный период.

Зависимость Н = f(t) строится на том же графике, что и Н_ст­ =  f(t).

Расчеты позволяют определить среднесуточные мощности, обеспечиваемые водотоком:

, кВт,

где Q — зарегулированный расход; Н — напор нетто; _т, ­_г — КПД турбины и генератора.

Вычисляются значения N_ср.сут на моменты начала и конца каждого месяца расчетного ряда и строится график N_ср.сут =  f(t) (см. рис. 9.1). Площадь под этим графиком определяет максимально возможную выработку электроэнергии на ГЭС (в кВт∙ч) за расчетный период, то есть ту выработку электроэнергии, которая может быть получена, если не будет холостых сбросов воды из водохранилища.

Для характеристики мощности ГЭС, с точки зрения ее обеспеченности, строится график обеспеченности среднесуточных мощностей ГЭС N_ср.сут =  f(P).

Для определения процента обеспеченности Р значения среднесуточных мощностей ГЭС располагаются в ряд, в убывающем порядке (табл. 9.1).

Таблица 9.1

№№	Nср.сут , кВт	Р, %
m = 1		Р1
…	…	…
m = n		Pn

Тогда процент обеспеченности той или иной мощности может быть определен по формуле:

%,

где m — порядковый номер данной мощности в ряду; n — количество членов в ряду.

График N_ср.сут =  f(P) следует располагать рядом с графиком N_ср.сут =  f(t). Масштаб по оси N_ср.сут  для этих графиков целесообразно принимать одинаковым.

Вторая часть энергетических расчетов связана с использованием энергии, вырабатываемой ГЭС, в суточном графике нагрузки энергосистемы. Ее задачей является определение значений рабочей гарантированной и установленной мощностей ГЭС, среднемноголетней выработки энергии ГЭС, а также объема водохранилища суточного регулирования стока.

Расчеты рекомендуется проводить в следующей последовательности.

По графику суточной нагрузки строится анализирующая кривая, т. е. интегральная кривая суточного потребления электроэнергии энергосистемой в зависимости от мощности — Э = f(N). Для этого график суточной нагрузки энергосистемы разбивается горизонтальными линиями N_i = const на ряд элементарных площадей, каждой из которых соответствует мощность  N_i = N_i – N_i-1 и выработка электроэнергии Э_i. Последовательным суммированием  N_i и Э_i получают координаты анализирующей кривой. График Э = f(N) размещается рядом с графиком суточной нагрузки при одинаковых масштабах по оси N (см. рис. 9.2).

Рис. 9.2. Работа ГЭС в энергосистеме:

а — график суточной нагрузки; б — анализирующая кривая

По графику N_ср.сут =  f(P), по заданному проценту обеспеченности среднесуточной мощности, определяется значение N_{ср.сут.об}. Это значение мощности обеспечивает получение на ГЭС суточной выработки энергии, равной

, кВт∙ч.

Если обеспеченная суточная выработка ГЭС размещается в пиковой части графика нагрузки энергосистемы, то отрезок, соответствующий Э_сут.об, откладывается по горизонтали от верхней точки анализирующей кривой (отрезок ав рис. 9.2). Из точки "в" опускается вертикальная линия до пересечения с анализирующей кривой в точке "с". Проведя из точки "с" горизонтальную линию, пересекающую график суточной нагрузки энергосистемы, получаем зону работы ГЭС (или график ее суточной нагрузки) и гарантированную рабочую мощность ГЭС — N_{­раб.гар}. Последняя определяется отрезком, равным в соответствующем масштабе максимальной мощности на графике суточной нагрузки гидроэлектростанции (см. рис. 9.2).

При наличии ограничений, выражающихся в необходимости постоянных полезных попусков в нижний бьеф ГЭС, Э_{сут.об­} разбивают на две части: базисную и пиковую. Разместив каждую из этих выработок электроэнергии в соответствующей части графика нагрузки энергосистемы и просуммировав мощности в соответствующие моменты времени суток, получают суточный график нагрузки ГЭС и значениеN_{раб.гар}.

Установленная мощность ГЭС складывается из трех частей:

,

где N_{раб.гар} — рабочая гарантированная (обеспеченная водой) мощность; N_дубл — дублирующая (дополнительная) мощность; эта среднесуточная мощность обеспечена водой только в паводковые периоды года; она позволяет уменьшить холостые сбросы стока через водосбросы ГЭС и обеспечить экономию топлива на тепловых электростанциях; N_рез­ — резервная мощность (аварийный, ремонтный, нагрузочный резерв и др.).

Мощность N_рез в общем случае состоит из резервной мощности энергосистемы и резервной мощности проектируемой ГЭС:

.

Мощность размещается только на тех ГЭС, которые имеют крупные водохранилища и значительную мощность. Ее определение осуществляется с учетом работы других электростанций энергосистемы и требует выполнения специальных энерго-экономических расчетов.

Если на ГЭС размещается мощность , то дублирующая и резервная мощности данной ГЭС входят в ее состав. Тогда установленная мощность ГЭС принимается равной:

.

Если  = 0, то

.

Определение N_дубл требует проведения специальных энерго-экономических расчетов. Дублирующая мощность ГЭС может быть определена ориентировочно по зависимости

,

где — среднесуточная мощность, обеспеченная водой за расчетный период на 10-30%.

Если –N_{раб.гар} < 0, то дублирующая мощность принимается равной нулю, а установленная мощность ГЭС —

,

где = (0,1…0,15)N_{раб.гар}.

Если –N_{раб.гар} > 0, то установленная мощность ГЭС

N_уст = ;

при этом предполагается, что мощность, равная –N_{раб.гар} , является дублирующей мощностью N_дубл, в которую включается резервная мощность проектируемой ГЭС.

Среднемноголетняя годовая выработка энергии ГЭС — Э_год (кВт∙ч) — определяется по графику N_ср.сут =  f(t), построенному при выполнении длительного регулирования (см. рис. 9.1). Она равняется площади этого графика, ограниченной сверху установленной мощностью ГЭС — N_уст, деленной на количество лет в расчетном периоде.

Для обеспечения работы ГЭС в пиковой части графика нагрузки энергосистемы необходимо провести перераспределение объема суточного стока водотока в соответствии с полученным суточным графиком нагрузки ГЭС (см. рис. 9.2). Это перераспределение осуществляется водохранилищем или специальным бассейном суточного регулирования. Объем, необходимый для суточного регулирования, определяется с помощью интегральной кривой суточного потребления воды турбинами ГЭС.

По суточному графику нагрузки ГЭС определяются расходы, проходящие через турбины при минимальном напоре нетто H_min,

,

где =const, и строится график суточных турбинных расходов (рис. 9.3).

По полученному графику турбинных расходов строится интегральная кривая суточного потребления воды турбинами ГЭС. Это построение удобно вести в прямоугольной системе координат. Построение может быть выполнено с помощью лучевого масштаба, с полюсным расстоянием Т_пол = 14000 с, или путем последовательного суммирования объемов потребления — W₁, W₂, W₃ и т. д., которые определяются площадями простых фигур: треугольников и трапеций (см. рис. 9.3). Например, объем потребления к концу 8-го часа суток равен: W₁ = 0,5Q₁ (8÷7)∙3600, м³.

Рис. 9.3. Последовательное суммирование объемов потребления

Объем суточного регулирования V_сут, необходимый для перераспределения суточного стока, определяется ординатой между двумя касательными линиями к интегральной кривой суточного потребления воды турбинами. Касательные проводятся параллельно лучу, соответствующему среднесуточному расходу ГЭС Q_ср.сут (см. рис. 9.3).

Для корректировки длительного регулирования в паводковые периоды определяется максимальный расход ГЭС Q_{ГЭСмакс} по установленной мощности N_уст и напору нетто в паводковый период. Если зарегулированные расходы в периоды половодья превышают Q_{ГЭСмакс}, то следует откорректировать линию потребления, графики изменения отметок верхнего, нижнего бьефов, напоров и среднесуточных мощностей в эти периоды, а также установить объем холостых сбросов W_х.сб (рис. 9.1) и определить коэффициент использования бытового стока К_ис.б.ст

,

где W_быт — бытовой сток за расчетный период.

Подбор гидротурбин включает в себя: выбор типа турбины, определение диаметра рабочего колеса D₁, частоты вращения n и габаритов турбины; определение КПД натурной турбины и построение линейной мощностной характеристики турбин ГЭС —  = f(N); расчет высоты отсасывания H_s и отметки расположения оси рабочего колеса; определение размеров турбинной камеры и отсасывающей трубы.

Исходными данными являются установленные водноэнергетическими расчетами: диапазон напоров (нетто) Н_мин ÷ Н­_макс и установленная мощность ГЭС, а также характеристика нижнего бьефа ГЭС — z_н.б = f(Q).
