Вопрос №22 ндс

При >увеличении внеш нагрузки на эл-т в опасном сечении можно наблюдать несколько стадий напряженно-деформированного состояния

Стадия 1 Упругие деформации в сжатой и растянутой зонах. Эпюра напряжений в обеих зонах треугольная.Растягивающие напряжения воспринимаются совместно арматурой и бетоном. По мере увеличения нагрузки эпюра напряжений в растя

нутой зоне искривляется.Макс напряжения меньше предельных значений Rbt.ser .

Стадия 1аНапряжения sb в сжатой зоне упругие, в растянутой зоне напряжения равны предельным sbt =Rbt.ser.Напряжения в арматуре перед образованием трещин равны ss= 2a Rbt.ser.Стадия 1а является расчётной для определения момента трещиностойкости Мcrc.

Стадия 2После образования трещин, растягивающие напряжения воспринимаются только арматурой, треугольная эпюра в бетоне сжатой зоны искривляется вследствие проявления пластических деформаций. В бетоне и арматуре рабочие напряжения меньше предельных напряжений. Стадия соответствует эксплуа

тационному состоянию конструкции и используется для расчётов ширины раскрытия трещин, элементов, работающих с трещинами в стадии эксплуатации

Стадия 3При увеличении нагрузки напряжения в арматуре достигают физического или условного предела текучести (se или s02). Напряжения в бетоне достигают предельных Rb. Разрушение может происходить различно.

Случай 1. Разрушение начинается по растянутой арматуре и заканчивается по бетону сжатой зоны Обычно носит пластический характер.

Случай 2. Если в элементе много растянутой арматуры (переармированное сечение), разрушение происходит по бетону и носит хрупкий характер.

Вопрос №24 объемные деф-ции бетона

Деформативность–это св-во тела изменять размеры и форму под воздействием различных факторов.

Различают силовые и объемные деформации.

Объемные деф-ции–происходят вследствие физико-химических процессов при твердении бетона,испарения,поглощения воды,а также в рез-те из-ний температуры. К ним относятся: деформации усадки, набухания, температурные

Ползучесть бетона Абсолютные деформации ползучести зависят от возраста бетона, его прочности, уровня напряжений, гранулометрического состава, условий хранения и т.д. Различают линейную и нелинейную ползучесть.При линейной ползучести прирост неупругих деф-ций за единицу времени пропорционален приложенным напряж-иям,при нелинейной ползучести эта зависимость отсутствует.

Вопрос №25 предел деф-ции бетона

Предел деф-ции бетона-это деф-ции,зафиксированые перед разрушением образца.

В сжатых элементах при кратковременных испытаниях предельные деформации тяжелого бетона составляютe_b.lim= (80-300)10-5 , в среднем- 200·10-5.

При длительных нагрузках в среднем e_b.lim= 250·10-5.

В растянутых элементах e_bt.lim=(10-25)10-5,в среднем -10·10-5.

При длительном действии нагрузки e _{bt. lim}=- 15·10-5.

Вопрос №26,21 пр-ть норм сеч с одиноч ар-рой

α_m = ξ(1-0,5ξ) или 0,5ξ2-2ξ+2α_m = 0. D = 2√(1+2α_m). ξ1,2= (2 ± D)/2 = 1 ±√(1-2α_m).

Оставляем только со знаком «-». Из условия равенства прочности сечения по арматуре и бетону находится требуемое количество арматуры.

R_sA_sh₀(1– 0,5ξ) = R_bbh₀² ξ(1-0,5ξ) A_s = ξ R_b bh₀ /R_s

При значениях α_m > α_R требуется увеличить сечение или повысить класс бетона или установить сжатую арматуру. Если не поможет попытаться выполнить первую, вторую и третью рекомендации одновременно. Рис из Л5

Практический расчет прочности нормальных сечений

Выполняется статический расчет и определяются усилия М, Q, N.

Вычисляется табличный коэффициент α_m. α_m= А₀= М / R_bbh₀²

При α_m<α_R сжатая арматура по расчету не

требуется. Требуемое количество растянутой арматуры определяется по формуле

Вопрос №27 тавровый профиль

Т.к. растянутый бетон в расчетах проч-ти изгиб эл-тов не учит-ся,разумно из растя зоны убрать лишний бетон и оставить такое его кол-во,к-ое необ-мо для обесп-ния совместной работы ар-ры и бетона,защиты ар-ры от корозии и обесп-ия огнест-сти.

Эта идея и реализуется в эл-тах таврового и 2таврового сечений, которые применяют как самостоятельно, так и в составе других конструкций

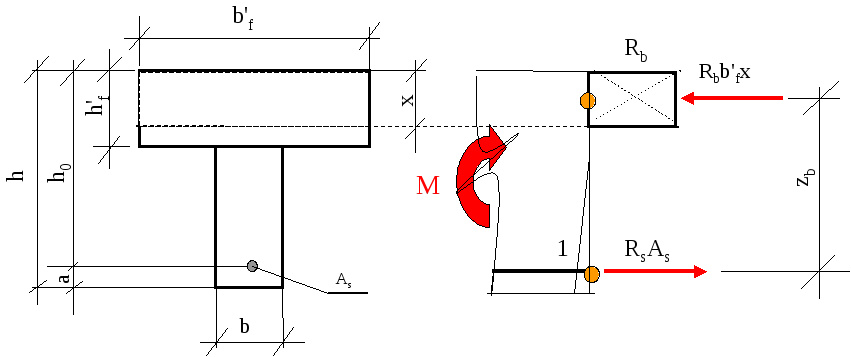

Расчет при нулевой линии в полке Расчет при нулевой линии в ребре

Текст сзади из Л6
