6 Определение приземных концентраций загрязняющих веществ по направлению, перпендикулярному к оси факела выброса

Определим значение приземных концентраций вредных веществ в атмосферу С_y (мг/м³) на расстоянии Y (м) по направлению, перпендикулярному к оси факела выброса.

(38)

где S₂ – безразмерный коэффициент, определяемый в зависимости от скорости ветра U_m (м/с) и отношения по значению промежуточного коэффициента.

при U_m ≤ 5 (39)

при U_m > 5 (40)

(41)

Данные расчета сводим в таблицу 2.

Таблица 2 – Концентрация загрязняющего вещества для точечного источника по направлению, перпендикулярному к оси факела выброса (пример заполнения)

Y, м	ty	S2	Cy, мг/м3
0	-	-	Cm = 0,006
20	0,0019	0,98	0,00588
40	0,00776	0,9253	0,00555
60	0,0174	0,84	0,00504
80	0,031	0,733	0,004398
100	0,0484	0,6159	0,00369

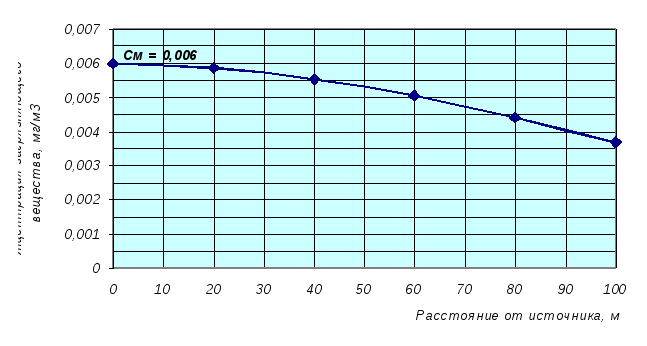

Рисунок 2 - Зависимость концентрации загрязняющего вещества для точечного источника по направлению, перпендикулярному к оси факела выброса (пример)

7 Построение изолиний концентраций загрязняющих веществ

Изолинии соединяют точки пространства с одинаковыми концентрациями загрязняющих веществ (в долях ПДК или мг/м³).

Построение ведут для каждого загрязняющего вещества в отдельности по каждому источнику выброса. Задаемся тремя значениями концентраций загрязняющего вещества (в долях ПДК или в мг/м³). Для загрязняющего вещества значения концентраций загрязняющих веществ выбирают равные, как по оси факела выброса, так и по направлению, перпендикулярному оси факела выброса для всех источников.

Например, построим изолинии для вещества, распределение концентраций которого для источника представлены на рисунках 1 и 2. Выберем концентрации 0,0055 мг/м³; 0,005 мг/м³; 0,0045 мг/м³. Для этих значений определяем по графикам расстояния от источника по оси факела выброса и по направлению, перпендикулярному оси факела выброса. Результаты расчета заносят в таблицу 3.

Таблица 3 – Координаты точек изолиний (пример)

Значение концентраций, С мг/м3	Точки	Координаты, м
		Х	Y
0,0055	1 2 3 4	475 780 Xm = 575 Xm = 575	0 0 40 -40
0,005	5 6 7 8	400 955 Xm = 575 Xm = 575	0 0 60 -60
0,0045	9 10 11 12	330 1190 Xm = 575 Xm = 575	0 0 80 -80

По данным координатам на миллиметровой бумаге необходимо построить изолинии концентраций загрязняющего вещества. Пример построения представлен на рисунке 3.

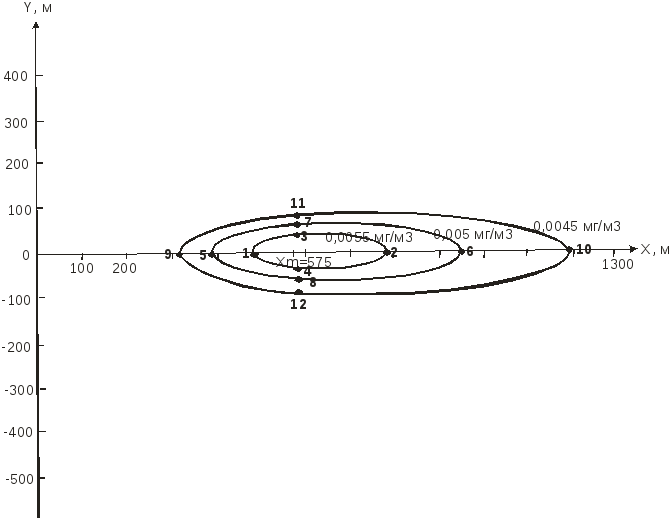

Рисунок .3 – Изолинии рассеивания загрязняющего вещества от точечного источника выброса (пример)

8 Расчет пдв

Для усредненных расчетов, в общем случае целесообразность расчетов проверяется соотношением:

, (43)

где Ф коэццициент, находимый по формулам:

Ф = 0,01Н, при Н10м; (44)

Ф = 0,1Н, при Н≤10м (45)

Предельно допустимый нагретый выброс вредного вещества (г/с) в атмосферу, при котором обеспечивается не превышающая ПДК концентрация его в приземном слое воздуха определяется по формуле 46:

(46)

ПДВ для холодных выбросов определяется по формуле 47:

(47)

По результатам расчетов загрязнения атмосферы выявляются вредные вещества, по которым отмечается превышение действующих критериев качества атмосферного воздуха. Для снижения существующих уровней загрязнения атмосферы этими веществами до допустимых формируются планы мероприятий по снижению негативного воздействия выбросов предприятий.
