Т а б л и ц а 2-16

можны случаи, когда внутри сооружения в помещении со средой химически агрессивной по отношению к метал­ лической оболочке или броне кабеля могут быть допу­ щены к прокладке кабели с джутово-битумным покро-

Puc. 2-41. Раскатка кабеля в туннеле с применением распорных ро­ ликов.

J — барабан с кабелем; 2 — угловые направляющие ролики; 3 — линейные рас­ порные ролики; 4 — угловой распорный ролик; 5 — кабель; 6 — трос лебедки.

вом при условии, что эти помещения не являются пожаро- и взрывоопасными.

Сп о с о б ы п р о к л а д к и к а б е л е й . Раскатку ка­ белей по конструкциям, лоткам, в каналах и туннелях выполняют на распорных роликах тяжением при помо­ щи лебедки. Схема такой раскатки в туннеле показана на рис. 2-41. Вначале разматывают по роликам трос, затем его закрепляют к кабелю с помощью проволоч-

93

ного чулка, брезентового пояса или непосредственно за жилы (рис. 2-42), после чего производят раскатку ка­ беля. При значительных усилиях тяження трос закреп­ ляют непосредственно за жилы кабеля с помощью за­ жима (рис. 2-43).

а)

в)

Рис. 2-42. Способы крепления кабеля к тро­ су.

а — проволочный чулок; б — брезентовый пояс; в — крепление за жилы кабеля.

Для механизированной укладки кабе­ лей па кабельные конструкции (рис. 2-44) рекомендуется использовать предложе­ ние работников треста Севзапэлектромонтаж, одобренное Главэлектромонтажем для отраслевого внедрения: устрой­ ство кабелеукладчика на базе передвиж­ ного электрогпдроподъемника типа 02. В качестве передвижного механизма могут быть также использованы автопогрузчик, электрокара и автомашина. Кабелеподъемник представляет собой раму из двух стальных труб диаметром 1,5", между ко­ торыми установлены горизонтальные и направляющие ролики также из отрезков стальных труб диаметром 2" длиной

150 мм.

94

Площадка, изготовленная пз стальных труб диамет­ ром 1", крепится к подвижной площадке электропогруз­ чика. Кабель раскатывают с барабана по линейным ро­ ликам вдоль кабельных конструкций. Свободный конец кабеля закрепляют и под кабель подводят кабелеподъ-

Рис. 2-44. Механизированная укладка кабеля по кабель­ ным конструкциям.

тропогрузчик; 7 — кабель; 5 — линейные ролики; 9 — кабельные коп» етрукции.

емник, установленный на требуемую высоту. Рабочий, находящийся на площадке кабелеукладчнка, вилкой, из­ готовленной из стальной трубы 3Д", укладывает кабель на соответствующую полку. Работа по укладке кабеля выполняется водителем электропогрузчика н рабочим на площадке кабелеукладчнка.

Другой пример механизированной укладки кабелей в лотках, предложенный рационализаторами треста Башэлектромонтаж, показан на рис. 2-45. При этом спо­ собе используют так называемый «непрерывный трос», который через 5—10 м секционируется кольцами и про­ тягивается по монтажным роликам с помощью универ­ сального электропривода ПЭУ-2. Кабель с помощью

95

крюка закрепляют за кольцо непрерывного троса и про таскивают вдоль лотка. По этому способу молено раска­ тывать несколько кабелей одновременно. Окончатель­

ную укладку кабеля в лотках (рихтовку) приходится де­ лать вручную.

На горизонтальных участках крепление кабелей к конструкциям выполняют только на концах п поворо­ тах трассы у соединительных и концевых муфт. На вер­

тикальных участках трассы кабели крепят на каждой конструкции. В местах, насыщенных коммуникациями, в полах и на территориях между цехами, в фундамент­ ных массивах, в помещениях с химически агрессивной средой, в горячих цехах кабели прокладывают в сталь­ ных трубах и в блочной канализации. Технология мон­ тажа кабелей в стальных трубах была приведена выше.

Блоки из асбоцементных труб обычно имеют диа­ метр трубы 100 мм; соединения таких труб выполняют при помощи асбоцементных муфт или стальных манжет.

Стыки труб заливают бетоном пли заделывают кир­ пичом.

96

Блочная канализация имеет колодцы, выполненные из сборного железобетона пли красного кирпича. Рас­ стояние между колодцами определяется величиной пре­ дельно допустимого тяженпя в зависимости от массы прокладываемых кабелей; глубина колодцев составляет не менее 1,8 м; стены колодцев должны быть оштука­ турены п зажелезнены. Для прокладки в блочной кана­ лизации применяют кабели с оголенной свинцовой обо­

В этих формулах: F —

усилие тяження кабеля, кгс; Q — масса раскатываемого кабеля, кт.

Когда кабель протягивают через, трубы, усилия тяжения за счет трения его о стенки труб значительно воз­ растают. Для уменьшения усилий тяжения кабель обиль­ но смазывают у входа в трубы. В этих случаях рекомен­ дуется контролировать усилия тяжения с помощью ди­ намометра.

Раскатку кабелей по вертикали, например в шахтах, при значительной разности уровней (больше 20 м) вы­ полняют с помощью лебедки и поддерживающего троса (рис. 2-46). По мере спуска вниз кабель с помощью за­ жимов крепится к стальному тросу. Для протягивания кабеля через трубы, проложенные в полу, перекрытиях

и фундаментах, применяют лебедки (ручные или привод­ ные) или универсальный привод ПЭУ-2.

Кабели по конструкциям прокладывают «змейкой» с 2%-ным запасом по длине для компенсации возмож-

Рис. 2-47. Прокладка кабелей в трубах блочной ка­ нализации.

и конструкций, по которым он проложен.

Перед прокладкой кабелей каналы блоков очищают от строительного мусора и остатков бетонного раствора с помощью стальных ершей п контрольных цилиндров, протаскиваемых тросом посредством приводном лебедки (рис. 2-47). Для облегчения протяжки кабель смазыва-

98

ют солидолом из расчета 8—10 кг на 100 м кабеля. Ес­ ли колодцы блочной канализации расположены на од­ ной прямой, возможна сквозная протяжка кабеля че­ рез колодцы на всем участке трассы. В этом случае в промежуточных колодцах находятся электромонтаж­ ники, наблюдающие за ходом протяжки.

В процессе затяжки кабелей в каналы блоков необ­ ходимо следить с помощью динамометра за величиной усилий тяжения; превышение допустимых усилий тяжения, приведенных в табл. 2-17, может привести к по­ вреждению кабелей.

Все соединительные муфты в блочной канализации монтируют в колодцах.

В ПУЭ подробно регламентируются расположение кабелей и кабельных конструкций при монтаже электро­ проводок в коллекторах, туннелях, кабельных помеще­ ниях и каналах (табл. 2-18).

Большие потоки тяжелых кабелей, проходящие по территории между цехами, прокладывают по эстакадам, специально сооружаемым для кабелей, либо с исполь­ зованием эстакад, несущих технологические трубопро­ воды. Для прокладки по эстакадам применяют брони­ рованные силовые и контрольные кабели без джутовой оплетки. При этом силовые кабели располагают под контрольными, с установкой разделительных перегоро

док между ними. Кабели разных напряжений н различ­ ных назначений (например рабочие и резервные) сле­ дует прокладывать на разных полках.

Варианты установки конструкций для прокладки ка­ белей по эстакадам показаны на рис. 2-48.

Выбор способа монтажа кабелей по эстакаде в зна­ чительной степени зависит от ее конструкции. Наличие пешеходных мостиков вдоль эстакады облегчает условия монтажа и эксплуатации кабельных сетей.

Соединительные муфты лучше всего размещать на необслуживаемой стороне эстакады с устройством спе­

100

циальных площадок для их монтажа и эксплуатации. Если эстакада допускает двустороннее размещение ка­ белей — площадки для муфт лучше всего вынести на внешнюю сторону эстакады.

В процессе сооружения эстакады необходимо пре­ дусматривать в начале, конце и на поворотах трассы направляющие желоба из швеллера № 10 или 12 в ви­ де сектора с углом 120° с радиусом 900—1 000 мм. Пе-

Рис. 2-48. Варианты установки конструкции для прокладки кабелей по эстакадам.

и, б — на специальных кабельных эстакадах; в, е — на эстакадах для проклад­ ки технологических трубопроводов.

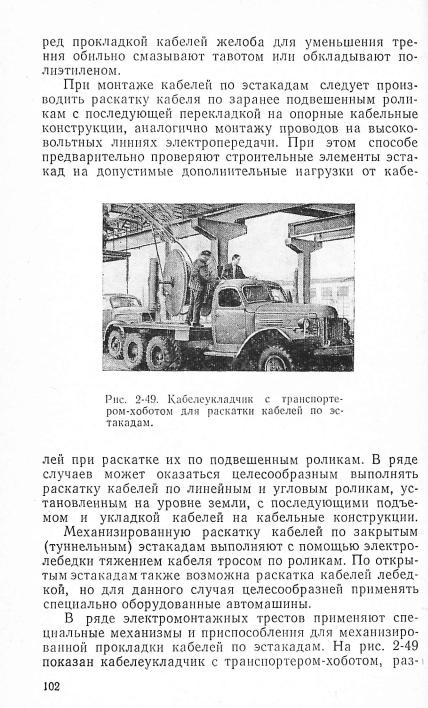

101
