передавать эти колебания в водную среду. Волна дохо­ дит до дна, отражается и воздействует на приемниквибратор (ПВ), который связан с усилителем (У). На­ пряжение, полученное в обмотке вибратора, усиливается в сотни тысяч раз, и сигнал поступает на трансформатор (Т), во вторичной обмотке которого стоит селеновый выпрямитель В. Выпрямленное напряжение через щетку (Щ) подается на коллектор (КР) и перо самописца (П), которое при вращении часть пути плотно прилегает к электрохимической бумажной ленте (БЛ). Бумажная лента равномерно протягивается лентопротяжным меха­ низмом. При подаче на перо импульса напряжения сквозь ленту проходит электрический ток, происходит электролиз, в результате которого выделяется йод в ви­ де темных черточек, при движении пера сливающихся в сплошную линию на ленте.

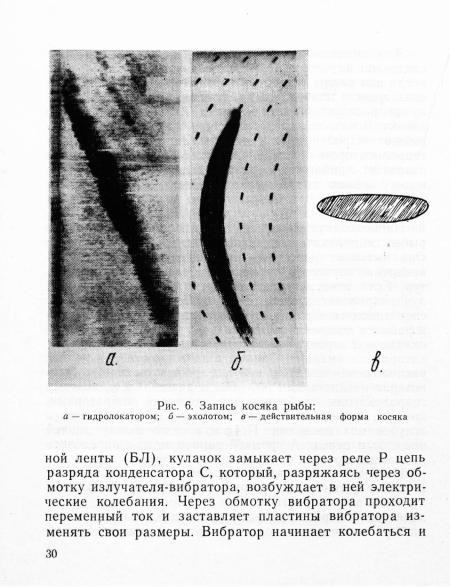

Форма этой линии соответствует рельефу дна, так как перо до прихода сигнала и появления черточки по­ вернется от нулевого положения (крайней точки эхограм­ мы) на угол, соответствующий времени прохождения импульса до дна и обратно. Если между вибраторами эхолота и дном моря находится косяк рыбы, то отра­ женный от нее сигнал придет раньше, чем от дна. Та­ ким образом, между нулевой линией и линией дна на ленте самописца появляется запись косяка рыбы.

Размеры и форма косяков на эхограммах отличаются от их действительной формы. Искажения в эхо-записи косяков возникают от нескольких причин. Длина эхо­ граммы косяка зависит от скорости хода судна и скоро­ сти протяжки эхо-ленты. Если судно лежит в дрейфе над небольшим косяком и эхолот непрерывно записыва­ ет его, возникает представление, что найден косяк боль­ ших размеров. Когда судно идет со скоростью 9—10 уз­ лов, этот же косяк фиксируется эхолотом в виде ие-

32

При скорости движения ленты 25 мм/мин &=1,2; при скорости 12,5 мм/мин &= 2,4.

Эхолот излучает ультразвук не узким параллельным пучком, а в некотором пространстве, напоминающем со­ бой конус, в вершине которого находится вибратор. По­ этому эхолот начинает фиксировать косяк рыбы, когда судно не дошло до него, и продолжает фиксировать его спустя некоторое время после прохода косяка, вследст­ вие этого, чтобы получить точные данные, его длину, сня­ тую с эхограммы, нужно уменьшить на величину, при­ мерно равную 1/3 глубины нахождения косяка.

Истинной глубиной погружения косяка считается углубление верхней кромки эхо-записи, причем глубина здесь отсчитывается не от поверхности воды, а от уров­ ня вибраторов. Высота косяков рыбы, находящихся вблизи поверхности, на эхограммах бывает завышенной. Это происходит потому, что эхо-сигнал многократно от­ ражается от косяка и ультразвуковые импульсы, кроме основного пути (излучатель — косяк — приемник), воз­ вращаются к приемнику-вибратору более длинным пу­ тем (например, излучатель — косяк — поверхность во­ ды — косяк — приемник).

Если глубина погружения косяка больше его высоты, то повторное отражение записывается под основным, от­ дельно от него. Когда она равна высоте косяка, пов­ торное отражение записывается слитно с основным,

33

С увеличением чувствительности эхолота интенсивность записи повторных отражений от плотных скоплений сильно возрастает и искажение в высоте косяка мо­ жет быть очень большим. Чтобы найти границу между основным и вторичным изображениями, нужно умень­ шить усиление.

Объектами кошелькового лова являются большие стаи рыб — косяки. Термины «косяк» и «стая» в понима­ нии исследователей являются идентичными. Профессор Г. В. Никольский под стаей подразумевает взаимоориентирующихся друг на друга рыб близкого биологиче­ ского состояния и возраста, объединенных единством поведения.

Размеры косяков очень разнообразны. Длина самых больших косяков доходит до 200—300 м, а высота — до 50—100 м. Высота косяков обычно составляет не более 10—30% их длины. Косяки пелагических рыб обычно имеют четкий контур и обособлены друг от друга. Фор­ мы косяков очень разнообразны: они бывают круглыми, овальными, лентообразными, серповидными.

Косяки скумбрии, ставриды, сардины и других рыб небольшой длины при движении с малой скоростью имеют чечевицеобразную форму, а двигаясь быстро,— серповидную или каплевидную. Это объясняется влия­ нием гидродинамических законов на форму построения косяка рыб при их движении: минимальное сопротивле­ ние воды стая мелких рыб испытывает, если она имеет каплевидную форму, так как плотная стая обтекается примерно так же, как сплошное тело.

Крупные рыбы образуют серповидные стаи или дви­ жутся «журавлиным строем».

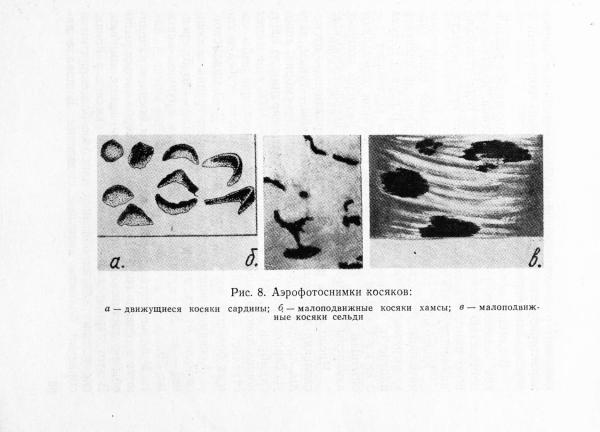

На рис. 8 приводятся аэрофотоснимки косяков. По характеру эхограммы движущийся косяк можно отли­ чить от малоподвижного. В первом случае он имеет чет-

34

кий контур и одну вершину. Малоподвижные косяки характеризуются нечеткими, «размытыми» контурами и несколькими вершинами.

В единице объема косяка может содержаться различ­ ное количество рыбы. Эта характеристика, называемая плотностью косяков, меняется в течение года. Наиболь­ шую плотность косяки часто имеют во время нереста, наименьшую — в период зимовки.

Колебания величины плотности бывают очень зна­ чительны: от нескольких десятков граммов до десятков килограммов рыбы на 1 куб. м косяка. В период нагула

опытным путем: облавливают косяки, размеры которых измерены с помощью приборов или аэрофотоснимков.

Число рыб в промысловом косяке различно — от не­ скольких десятков особей (крупные рыбы — тунцы, аку­ лы, лососи) до нескольких сотен тысяч (скумбрия, анчо­ ус, сардина, ставрида). Известны уловы сардины до 100 т, скумбрии до 400 т, а сельди—до 500—1000 т за замет кошелькового невода. Вес одного экземпляра рыбы со­ ставляет 200—300 г, следовательно, число особей в са­ мых больших косяках может достигать 2—3 миллионов.

Косяки можно условно разделить на группы в зави­

У большинства видов рыб размеры косяков изменя­ ются в течение года. Наибольших размеров косяки рыбы обычно достигают к концу нагула и во время зимовки. В этот период многие косяки скапливаются в районах, где условия для их обитания наиболее благоприятны и образуют большие косячные скопления. В начале на­

36

гульного периода размеры косяков меньше. Известны случаи, когда промысловые рыбы держатся стайно толь­ ко днем, а ночью рассеиваются и держатся разре­ женно.

Очень важны сведения о скорости движения косяков и их вертикальных миграциях. Скорость косяков опре­ деляют приближенно, с помощью, например, судового лага. Скорость судна уравнивают со скоростью обнару­ женного косяка. Данные таких наблюдений показывают, что косяки скумбрии могут двигаться со скоростью до 4—5, а ставриды и сардины — до 3—4 узлов.

Имеющиеся наблюдения говорят о том, что большой косяк, при прочих равных условиях, движется медленнее косяка небольших размеров. Наименьшую скорость име­ ют рыбы в средних и высоких широтах в период зимов­ ки, когда косяки подолгу остаются на одном месте.

Косяки рыбы очень редко держатся одиночно: почти всегда встречаются группами — скоплениями. Держатся они в скоплении на небольших расстояниях один от дру­ гого. Поиски промысловых скоплений, их количествен­ ную и качественную оценки ведет промысловая развед­ ка — специализированная служба рыбной промышлен­ ности.

Промысловая разведка составляет прогнозы распре­ деления скоплений рыбы, затем уточняет распределение температуры воды, корма и находит районы, благопри­ ятные для образования косячных промысловых скопле­ ний. К таким районам относятся участки моря, богатые пищей для рыб, зоны границ течений, пересекающих миграционные пути рыб, зоны подъема к поверхности глубинных вод и некоторые другие. Эти участки промыс­ ловая разведка обследует очень подробно, находит здесь промысловые скопления и оценивает их качест­ венно и количественно.

37

Для количественной оценки косячные скопления оконтуривают. Для этого скопление пересекают серией галсов. Судно движется одним курсом до тех пор, пока обнаруживаются косяки.

С помощью гидролокатора на планшет наносят все косяки, определяют их объем, плотность и подсчитыва­ ют количество рыбы в скоплении. Качественная оценка включает определения видового и размерного составов рыбы, ее промыслового поведения, т. е. тех сторон пове­ дения, которые могут повлиять на результаты промысла. Сюда относятся вертикальные миграции, реакция рыбы на орудия лова, шумы двигателей и движителей рыбо­ ловного судна, скорость косяков, их структура в течение суток.

Сведения о вертикальных миграциях рыбы необходи­ мы для выбора времени лова. Кошельковыми неводами легче облавливать косяки на минимальной глубине. По­ этому промысловая разведка определяет закономерность вертикальной миграции и время суток, когда косяки на­ ходятся наиболее близко к поверхности. Эти миграции прямо или косвенно зависят от освещенности толщи воды, поэтому проводятся суточные наблюдения за глу­ биной погружения косяков через каждые один-два часа. Полученные данные обрабатывают и получают график вертикальной миграции (рис. 9). По приведенному гра­ фику видно, что кошельковым неводом рабочей высо­ той 60—70 м можно ловить с 19 часов вечера до 7 часов утра.

Реакцию рыбы на шум винтов и двигателей судна определяют по изменению положения косяка при прохо­ де судна непосредственно над косяком полным, средним и малым ходом. Наблюдения производят с помощью эхо­ лота и гидролокатора. В момент записи эхолотом цент­ ра косяка в воду сбрасывают вешку. Отход косяка в

38

Местное бремя

сторону определяют по углу между судном, вешкой, центром косяка и расстоянием до него. Вторичный про­ ход судна над центром косяка позволяет определять глубину погружения косяка, вызванного проходом суд­ на. Очень важно установить реакцию рыбы на различ­ ные звуковые раздражители после ее погружения. Часто косяк рыбы после погружения на 10—20 м перестает реагировать на звуки, создаваемые судном, и может быть обловлен. Рыбы различных возрастных групп мо­ гут по-разному реагировать на шумы судна. Поэтому не­ обходимо сочетать эхолотные записи с контрольнымиобловами.
