4-Нанесение-размеров_04

Для обозначения диаметра устанавливается знак Ø, который наносится перед размерным числом диаметра во всех без исключения случаях.

Перед размерным числом радиуса во всех без исключения случаях должна наноситься прописная буква R.

Перед размерным числом радиуса или диаметра сферы следует добавлять слово Сфера, например, Сфера R15,

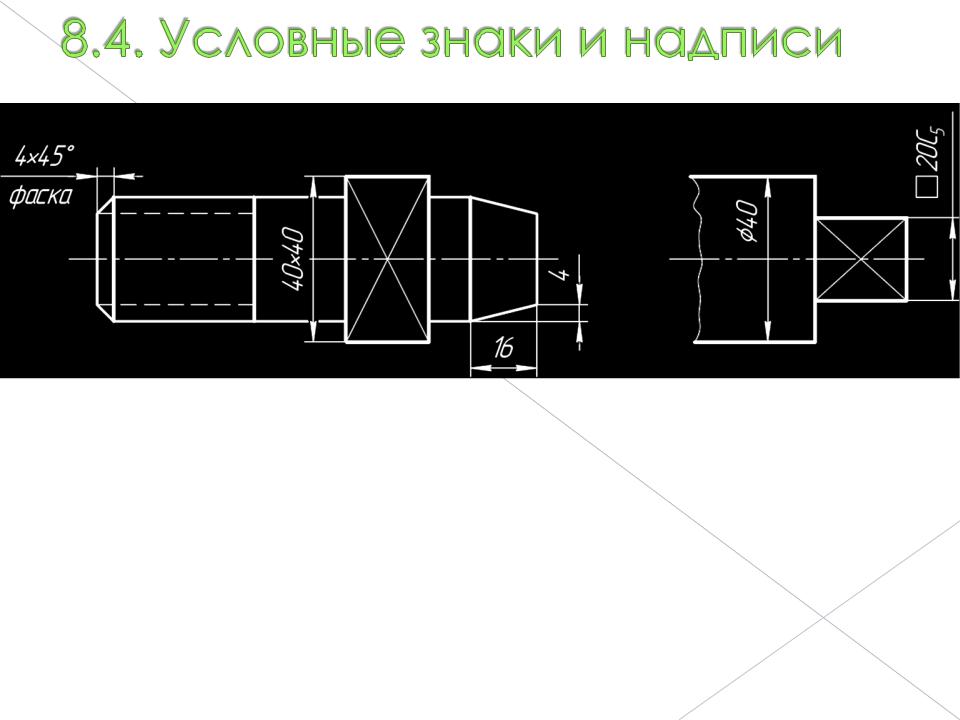

Размеры квадрата (включая и квадратное отверстие) допускается указывать надписью , где 40– номинальный размер стороны квадрата, или обозначать квадрат знаком □ который проставляется перед размерным числом стороны квадрата, например: □20С5.

Размеры фасок под углом 45° должны наноситься, как показано на рисунке, и определяться размером катета в треугольнике, образованном фаской.

Длину детали с фасонным профильным сечением допускается указывать, как показано на рисунке.

Толщину детали допускается указывать надписью на полке.

При равномерно расположенных по всей окружности одинаковых элементах предмета (например, отверстий) допускается вместо нанесения цепочки угловых размеров ограничиваться указанием количества элементов.

Вместо многократного повторения размеров одинаковых элементов предмета рекомендуется наносить размеры одного элемента с указанием количества таких элементов. Допускается количество элементов указывать по типу
