Типовое оборудование xDsl

Рассмотрим на примере оборудования, выпускаемого компанией ZyXEL [3].Компаниязанимает передовые позиции в мире по разработке и производству самых современных систем DSL. Достаточно сказать, что по состоянию на 2005 г.она находится на первом месте по производству DSL-маршрутизаторов, на втором – по производствуDSL-коммутаторов и на третьем – по производству абонентского DSL-оборудования. Все АDSL-устройства в лабораторной работе [4] – от компании ZyXEL.

Станционные мультиплексоры выполняются по модульному принципу. В шасси (каркас, стойку) устанавливаются модули-коммутаторы необходимого типа: ADSL,SDSLилиVDSL с требуемым числом DSL-портов и определенным числомEthernet-портов. Шасси содержит встроенные выпрямители питания и вентиляторы охлаждения.

Шасси с DSL-модулями образуют так называемыйDSLAM (DigitalSubscriberLineAccessMultiplexer) – цифровой мультиплексор доступа на основе оборудованияDSL. Младшая модель DSLAM типа IES-1000 можетсодержать не более двух 12-портовых модулей, старшие – позволяют устанавливать десятки модулей и содержат нескольких сот портов (IES-5000 – 384 порта). Если требуется поддержка телефонии, то необходимы сплиттеры. В младших моделях DSLAMсплиттеры обычно уже встроены в АDSL- илиVDSL-модули, в старших – они собираются в особые сплиттер-модули, которые тоже устанавливаются в DSLAM.

Модули-коммутаторы представляют собой функционально-законченные устройства, предназначены для работы в составе DSLAM. На передней панели модуля обычно нахо-дятся следующие элементы:

▪ коннекторTelco-50 (50 контактов) для подключенияDSL- и телефонных линий;

▪ коннекторыRJ-45 и/или оптические для подключения к сетям Ethernet;

▪ коннекторRJ-11 (портCONSOLE, интерфейсRS-232C) для подключения управляющего компьютера при начальном конфигурировании модуля;

▪ индикаторы работы всего модуля и каждого порта.

Модули дополнительно могут иметь встроенные маршрутизаторы, межсетевые экраны, службу NAT, серверыDHCP и др.расширения. Они также поддерживают работу

виртуальных локальных сетей VLANи частных защищенных сетейVPN.Все это повышает функциональность модулей, снижает капитальные затратына оборудование.

Для возможности доступа к модулю по сети ему присваивается один определенный IP-адрес, который относится ко всем его портам.Модуль-коммутатор работает на втором (канальном) уровне.

Конфигурированиемодуля можновыполнить:

1) с локального компьютера через СОМ-порт (cкорость 9600бит/c)и портCONSOLE модуля с помощью приложенияHyperterminal,при этомIP-адрес модуля не

используется;

2) с локального или сетевого компьютера через Ethernet-порт с помощьюInternet

Explorerи встроенного в модульWeb-конфигуратора;

3) с локального или сетевого компьютера черезEthernet-порт модуля с помощью

приложения Telnet.

В лабораторной работе [4] изучается модуль типа AAM1212 (AnnexA) с поддержкой

технологии ADSL2+ . Модуль работает в составеDSLAM типа IES-1000.

Абонентские хDSL-модемы– это компактные недорогие приборы, которые

устанавливаются у пользователей. На задней стороне модема обычнонаходятся:

▪ коннектор для подключения адаптера электропитания и клавиша включения;

▪ коннектор RJ-11 (DSL)для подключенияDSL-линии или сплиттера (если должна поддерживаться телефония);

▪ один или несколько (до четырех) коннекторовRJ-45для подключения к сети Ethernet(LAN 10/100M);

▪ кнопка сброса настроек модема к заводским установкам (RESET).

На передней стороне имеется несколько индикаторов работы модема.

Модемы дополнительно могут иметь встроенные коммутаторы Ethernet,

маршрутизаторы, межсетевые экраны, службу NAT, серверыDHCP и др.расширения. Это также повышает функциональность модемов, снижает издержки пользователей. Так, если модем имеет встроенный Ethernet-коммутатор, то к нему непосредственно можно подключить небольшую локальную сеть, широкополосное устройство типа видеокамеры и др. Тогда все пользователи этого модема будут иметь скоростное соединение по единственной DSL-линии.

Для доступа к модему ему присваивается определенный IP-адрес.

Конфигурированиемодема можновыполнить:

1) с локального компьютера через Ethernet-порт модема с помощьюInternetExplorerи встроенного в модемWeb-конфигуратора;

2) с локального компьютера через Ethernet-порт модема с помощью приложенияTelnet.

В работе [4] применяются наиболее популярные модемы серии PrestigeтипаP-660RT EEиP-660HT EEс поддержкой технологииADSL2+.

Сплиттеры необходимы для объединения телефонного и цифрового ADSL- илиVDSL- трафиков при передаче и разделения (split)трафиков при приеме. Внешний сплиттер

представляет собой небольшую коробочку с размерами 60х60х25 мм, в которой находится пассивный фильтр (рис.1). Включается в абонентскую линию как показано на рис.2 (лекц.10). Из схемы сплиттера видно, что низкочастотные сигналы телефонии (≤4 кГц) беспрепятственно передаются к телефону и от телефона. В то же время высокочастотные DSL-сигналы линии (≥30 кГц) работе телефона не мешают, т.к. подавляются фильтрамиL1-C1 иL2-C4. Высокочастотные помехи (≥30 кГц), возможно создаваемые телефонным аппаратом, работе DSL-линии тоже не мешают, т.к. подавляются фильтрамиC4,L2-C1-L1.

В целом сплиттер не нарушает нормальной работы телефонной связи.

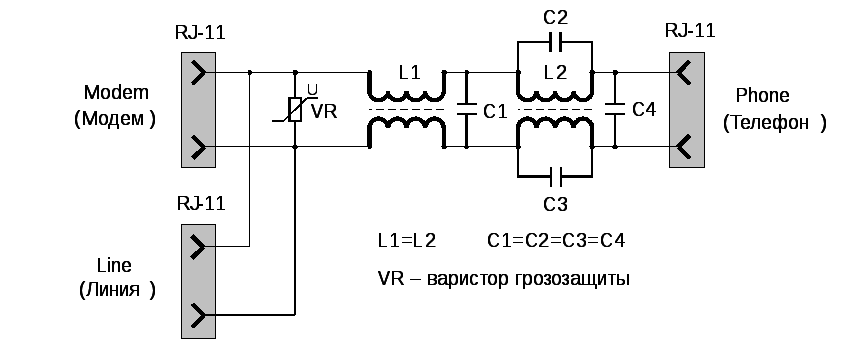

Рис. 1. Устройство ADSL-сплиттера AS 6 EE (Annex A) от компании ZyXEL

Если телефон не нужен, то сплиттер рекомендуется все же оставить, т.к. с ним

повышается устойчивость работы линии и обеспечивается защита коммуникационного оборудования от случайных перенапряжений в линии (варисторная защита).
