2.7. Управление доступом к коммутатору из сети
Коммутатор ААМ1212 имеет IP-адрес (по умолчанию 192.168.1.1), по которому можно к нему обращаться для его конфигурирования из сети с помощьюWeb-браузера или при-ложенияTelnet. Однако в некоторых случаях доступ невозможен. Дело в том, что для ус-пешности доступа сетевой управляющий компьютер должен быть членом тойVLAN, которая имеет статус управляющей (по умолчанию этоVLANсVID=1). В терминологииZyXELуправляющаяVLANобозначается какCPU.
Для получения справки о номере управляющей VLANи, возможно переопределения этого номера, необходимо воспользоваться интерфейсом командной строки, т.к. Web-кон-фигуратор такие функции не поддерживает.

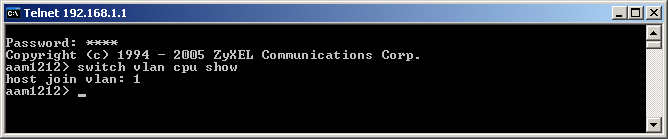

Командаswitch vlan cpu showпоказывает номерVLAN, которая имеет статус управ-ляющей (рис.17).
Рис.17
Команда switch vlan cpu set номер VLAN назначает управляющую VLAN. Указанная VLAN должна быть ранееустановлена.
Консольный порт по умолчанию всегда подключается к той VLAN, которая является управляющей. НевозможноудалитьVLAN со статусом управляющей. Необходимо сна-чала назначить этот статус другой VLAN.
3. Модем ADSL 2+ типа Р-660RT EE от компании ZyXEL
На задней стороне модема находятся:
▪ коннектор RJ-11 для подключения сплиттера или абонентской линии;
▪ коннектор RJ-45 для подключения к сетиEthernet10/100 Мбит/с. ПортEthernetадап- тивный, автоматически согласует с партнером режим работы линии и тип раскладки кабеля;
▪ гнездо и включатель электропитания;
▪ кнопка сброса модема к заводским установкам по умолчанию. Для сброса необходимо кнопку удерживать нажатой 10 с.
Ключевые параметры заводских установок:
IP-адрес модема-192.168.1.1, маска подсети-255.255.255.0
Пароль администратора- 1234
VPI/VCI-1/50
Заводские установки администратор может изменять. Наиболее удобно (см. п.1.3) это делать с локального компьютера с помощью Web-браузера.
Соедините кабелем Ethernet-адаптер компьютера с портомEthernetмодема, установи-те на компьютере какой-нибудь адрес из диапазона 192.168.1.2 – 192.168.1.254 и маску 255.255.255.0. ЗапуститеInternetExplorer, в адресном поле укажите //192.168.1.1. После появления приглашения для ввода пароля (его значение по умолчанию уже введено) щелкнитеLogin, затемIgnoreи вы получаете доступ к страницам настройки модема.
Для проведения данной лабораторной работы измените заводские настройки следую- щим образом.
▪ В секции LAN:
DHCP-None,IPAddress-определяется условиями задачи, RIPDirection-None,
Multicast- None, флажок Any IP Setup Active- сбросьте.
▪ В секции WAN:
Mode- Bridge, Encapsulation- RFC 1483, Multiplex- LLC, VPI/VCI- определяются условиями задачи.
▪ NAT-None.
После завершения настроек подключите ваш модем к абонентской линии.
4. Модем ADSL 2+ типа Р-660НT EE от компании ZyXEL
На задней стороне модема находятся:
▪ коннектор RJ-11 для подключения сплиттера или абонентской линии;
▪ коннекторы RJ-45 (4 шт.) для подключения к сетиEthernet10/100 Мбит/с. Все порты встроенного коммутатораEthernetадаптивные, автоматически согласуют с партнером режим работы линии и тип раскладки кабеля;
▪ гнездо и включатель электропитания;
▪ кнопка сброса модема к заводским установкам по умолчанию. Для сброса необходимо кнопку удерживать нажатой 10 с.
Ключевые параметры заводских установок:
IP-адрес модема и всех его портов-192.168.1.1, маска подсети-255.255.255.0
Пароль администратора- 1234
VPI/VCI-1/50
Заводские установки администратор может изменять. Наиболее удобно (см. п.1.3) это делать с локального компьютера с помощью Web-браузера. Подключитесь к модему как описано в предыдущем разделе 3.
Для проведения данной лабораторной работы измените заводские настройки следую- щим образом.
▪ В секции LAN:
DHCP- None, IP Address- определяется условиями задачи, RIP Direction- None,
Multicast- None, флажок Any IP Setup Active- сбросьте.
▪ В секции WAN:
Mode- Bridge, Encapsulation- RFC 1483, Multiplex- LLC, VPI/VCI- определяются условиями задачи.
▪ NAT- None.
▪ В секции Firewall флажок Enable Firewall- сбросьте.
После завершения настроек подключите ваш модем к абонентской линии.
