ПРИЕМНО-ВЫВОДНАЯ СИСТЕМА
•Приемно-выводная система превращает бумажную ленту в продукт, готовый для дальнейшей обработки: сфальцованные тетради, бумажную ленту в рулоне или листы.
ПРИЕМНО-ВЫВОДНАЯ СИСТЕМА
•Большая часть сфальцованной продукции изготавливается из некоторого числа сфальцованных листов, которые скреплены вместе определенным образом. Каждый сфальцованный лист образует тетрадь. При производстве сфальцованной продукции отпечатанный лист представляет собой набор специальным образом размещенных страниц. В зависимости от формата запечатанного листа и размеров полосы тетрадь может содержать 2-, 4-, 8-, 16-, 24- или 32-страницы.
ПРИЕМНО-ВЫВОДНАЯ СИСТЕМА
•Большинство рулонных офсетных машин оборудовано устройствами для вывода сфальцованных тетрадей «в линию». Фальцаппарат для каждой конкретной печатной машины выбирается главным образом в зависимости от вида производимой продукции. В первую очередь принимаются во внимание формат и количество страниц, направления волокон бумаги в конечном продукте.
ПРИЕМНО-ВЫВОДНАЯ СИСТЕМА

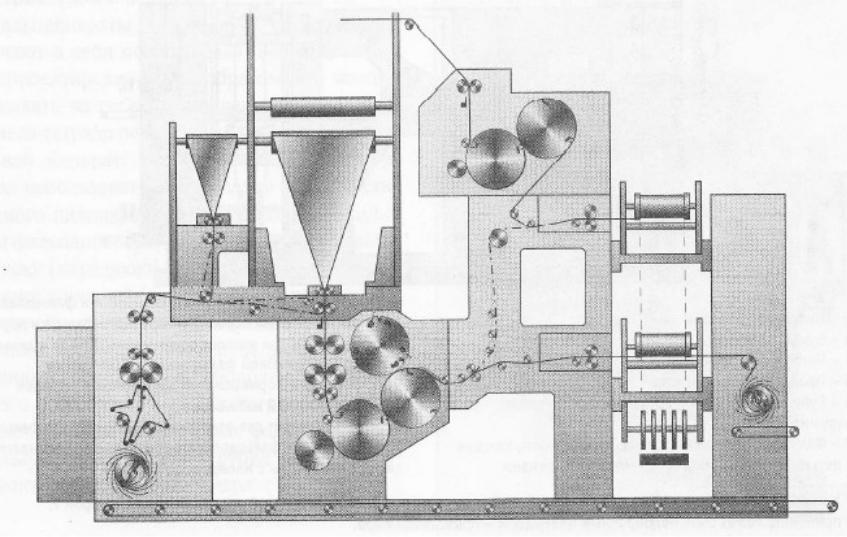

•Существуют три основных типа конструкции фальцаппаратов, используемые в рулонных машинах:
•(1) комбинированные фальцаппараты,
•(2) ленточные фальцаппараты и
•(3) двухвороночные фальцаппараты.

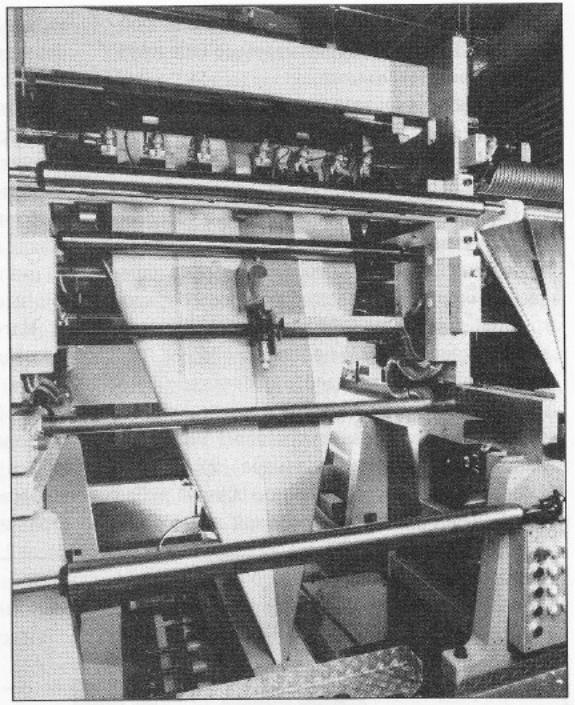

Фальцевальная воронка
•Фальцевание происходит при прохождении бумажной ленты по треугольной металлической пластине, называемой воронкой. Таким образом, бумажная лента фальцуется пополам в направлении движения и параллельно волокнам бумаги. Во многих фальцаппаратах сначала производится продольный вороночный фальц бумажной ленты, а затем дополнительные фальцы. В некоторых специализированных фальцаппаратах производится только вороночный фальц, а затем — поперечная рубка и вывод готовой продукции.
Клапанно-ножевой
фальцаппарат
•В клапанноножевом фальцаппарате бумага, огибающая цилиндр, вталкивается в клапаны второго цилиндра с помощью проталкивающего ножа, закрепленного на первом цилиндре, с образованием первого поперечного сгиба. В некоторых машинах рубящий нож, режущий бумажную ленту на отдельные тетради, взаимодействует именно с этим первым, ножевым цилиндром. Если второй клапанный фальц выполняется после первого, получается тетрадь с двухсгибной фальцовкой, называемой часто параллельной фальцовкой. Клапанно-ножевые фальцаппараты обычно делают фальцы поперек бумажной ленты под прямым углом к направлению волокон.

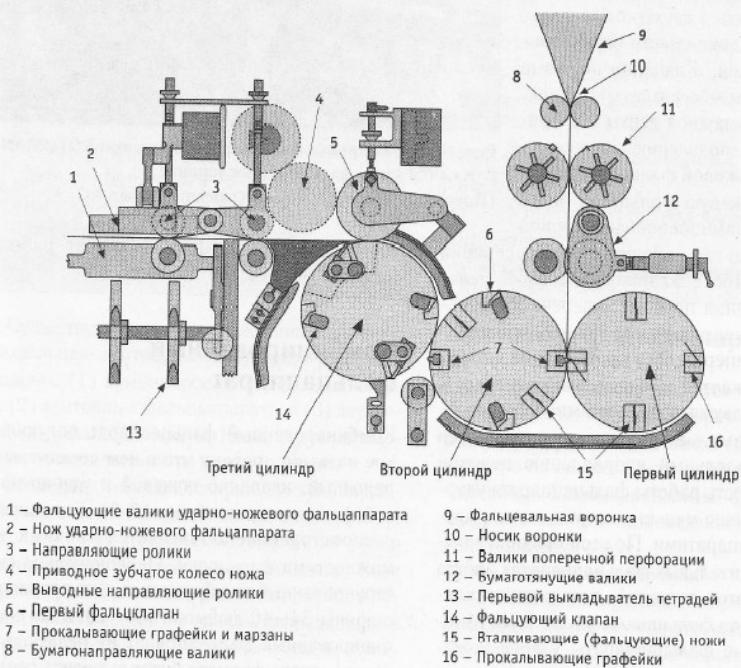

Комбинированный аппарат графеечного типпа
Ударно-ножевой
фальцаппарат
•Ударно-ножевую фальцовку часто называют взаимноперпендикулярной фальцовкой, После клапанно-ножевой фальцовки (получения первого поперечного фальца) тетради выводятся на ленточный транспортер фальцем вперед. Они проходят под ножом, который опускается и продавливает тетрадь в зазор между двумя вращающимися фальцующими валиками. В результате получается фальц, параллельный направлению волокон бумаги. Скорость работы фальцаппарата ударного типа обычно меньше по сравнению с другими фальцаппаратами. По этой причине в высокопроизводительных фальцаппаратах иногда разделяют поток тетрадей, покидающих клапанноножевую фальцевальную секцию. Многопозиционные фальцаппараты ударно-ножевого типа выводят тетради двумя или четырьмя потоками.
