Модуль 4.

Прикладные программные продукты Лекция 2. Добавление графики и эффектов в документыMsOffice Содержание лекции

Лекция 2. Добавление графики и эффектов в документы MS Office 1

Содержание лекции 1

Запись математических выражений в документах Office 1

Добавление готовых рисунков в документы 2

Редактирование рисунков 4

Создание рисунков с помощью панели инструментов Рисование 5

Рисование графических примитивов 5

Автофигуры 6

Объекты WordArt 7

Выделение и изменение графических объектов 7

Создание диаграмм 8

Организационные диаграммы 8

Создание диаграмм с помощью Microsoft Graph 9

Работа с таблицами в Microsoft Word 10

Способы создания таблиц 10

Перемещение по таблице 11

Добавление и удаление ячеек 11

Способы выделения ячеек таблицы 12

Изменение размеров ячеек таблицы 12

Форматирование таблицы 13

Изменение стиля таблицы 14

Вычисления в таблицах Microsoft Word 14

Ввод и редактирование формул 14

Сортировка текста 16

Запись математических выражений в документахOffice

Математические выражения в документах Officeвводятся с помощью программы MicrosoftEquation. Для записи математического выражения выполните следующие действия:

1. Выберите команду Вставка | Объект.

2. В открывшемся диалоговом окне Вставка объектараскройте вкладкуСоздание, в спискеТип объектавыберите Microsoft Equation 3.0 и нажмите кнопкуОК. В документ будет вставлен пустой шаблон для записи математического выражения, а также в окне приложения появятся панель инструментовФормулаи специальная строка меню (рис. 7.7).

3. Ввод числа или переменной выполняется с клавиатуры, как обычно. Точно так же выполняется ввод оператора, символ которого есть на клавиатуре. Для ввода других операторов нажмите кнопку Операторыв верхней строке панели инструментовФормулаи выберите нужный в раскрывающейся палитре. Для ввода выражений, содержащих знак квадратного корня, интеграла, суммы и т.п. выберите одну из кнопок нижней строки панели инструментовФормула, а затем соответствующий символ из палитры. Для переменных используйте также кнопкуГреческие буквы, а для показателя степени – кнопкуШаблоны верхних и нижних индексов.

4. По окончании ввода сделайте щелчок вне области математического выражения.

В дальнейшем формулу можно отредактировать (изменить шрифт, размер, начертание). Для этого сделайте двойной щелчок в области формулы и выполните редактирование с помощью команд строки меню СтильиРазмери кнопок панели инструментовФормула. Необходимые расстояния между символами и знаками редактор вводит автоматически, так что клавишу пробела нажимать не нужно. Если потребуется увеличить расстояние между объектами формулы, воспользуйтесь палитройПробелы и многоточия.

Удобный способ запуска редактора формул – нажатие кнопки Редактор формул(эта кнопка обычно отсутствует на панели инструментов и может быть добавлена в режиме настройки панели инструментов).

Рис. 7.7. Вид рабочего окна редактора формул Microsoft Equation3.0

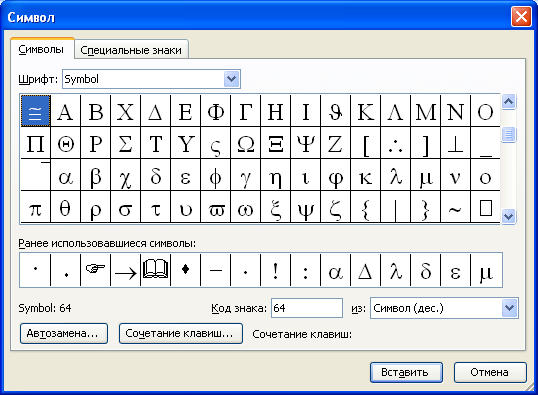

Примечание. Не стоит прибегать к редактору формул, если формула простая, т.е. не содержит «многоэтажных» выражений, её можно записать в одну строку. В этом случае рекомендуется использовать символы клавиатуры, применять эффекты форматированияВерхнийиНижний индекс, а для вставки специальных символов (например, знаков,, греческих букв и т.п.) пользоваться командойВставка | Символ.
