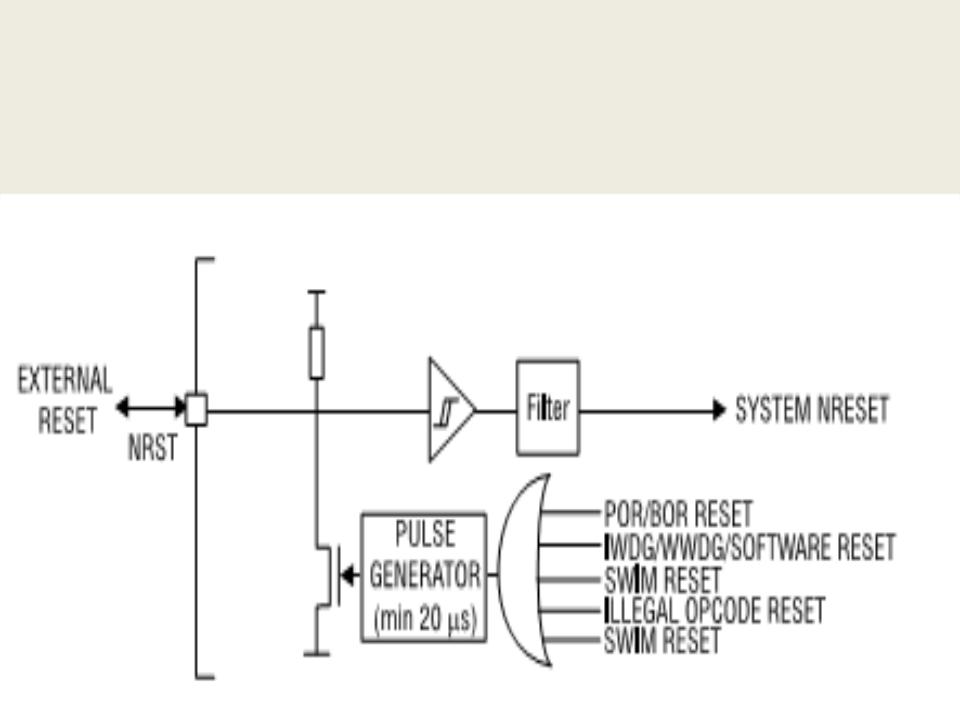

Система сброса STM8 (рис. 2)

обслуживает 9 различных источников, некоторые м.б. заблокированы ПО через кофигур. регистры

Схема CLK

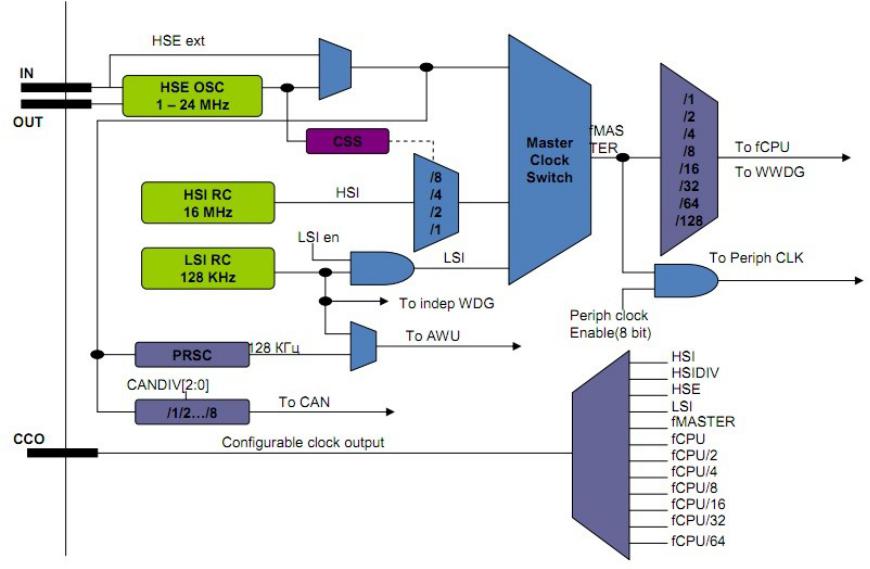

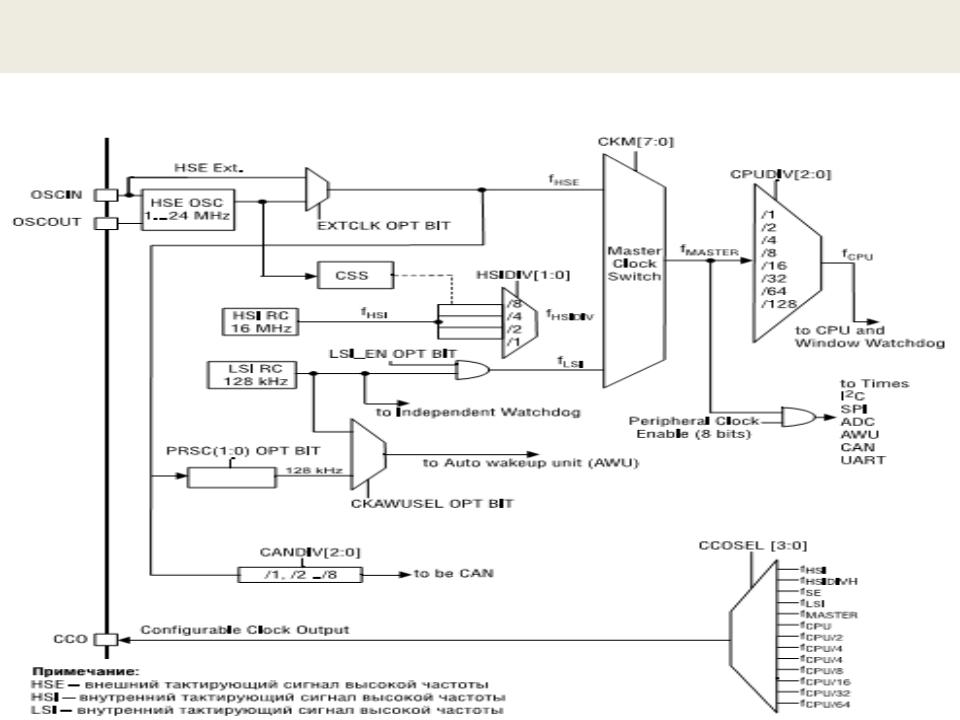

Система синхронизации STM8

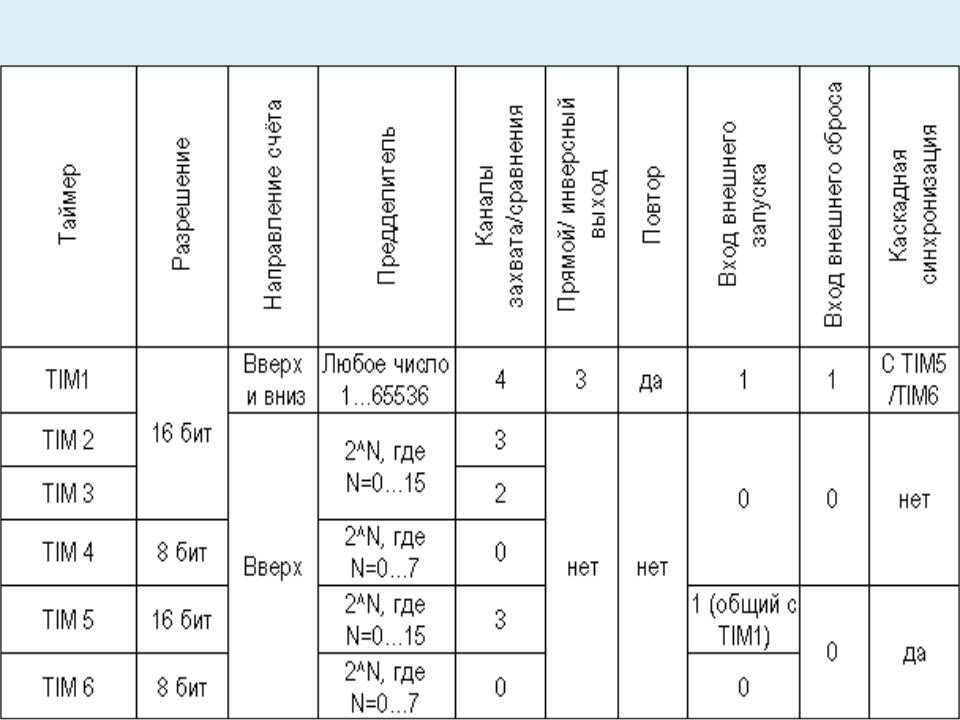

Таблица таймеров

Контроллер прерываний (ITC) STM8

•Управляет аппаратными векторными прерываниями.

•Под каждый порт I/O выделяется вектор.

•Для каждого вывода отдельный бит-флаг

•Каждая подсистема вырабатывает прерывания.

•Максисмальное к-во векторов прерываний =32.

•Плюс 3 немаскируемых прерывания (Reset, TRAP, TLI).

•Приоритеты задаются в регистре (ITC-SPRx).

•По Reset переход на адрес 0х00 8000.

•В bootrom ф. STM при изготовл. записывает

Подсистемы STM8

•Система пробуждения Auto-wakeup (AWU) периодически выводит из режима Halt на время.

•Подсистема контроля точности RC- генератора.

•Подсистема звукового сигнала (Beep):1,2,4 кГц.

•Независимый сторожевой таймер (IWDG).

•Оконный сторожевой таймер (WWDG)/

•Таймеры: от TIM1 до TIM6 с идентичными регис.

ADC

(АЦП)

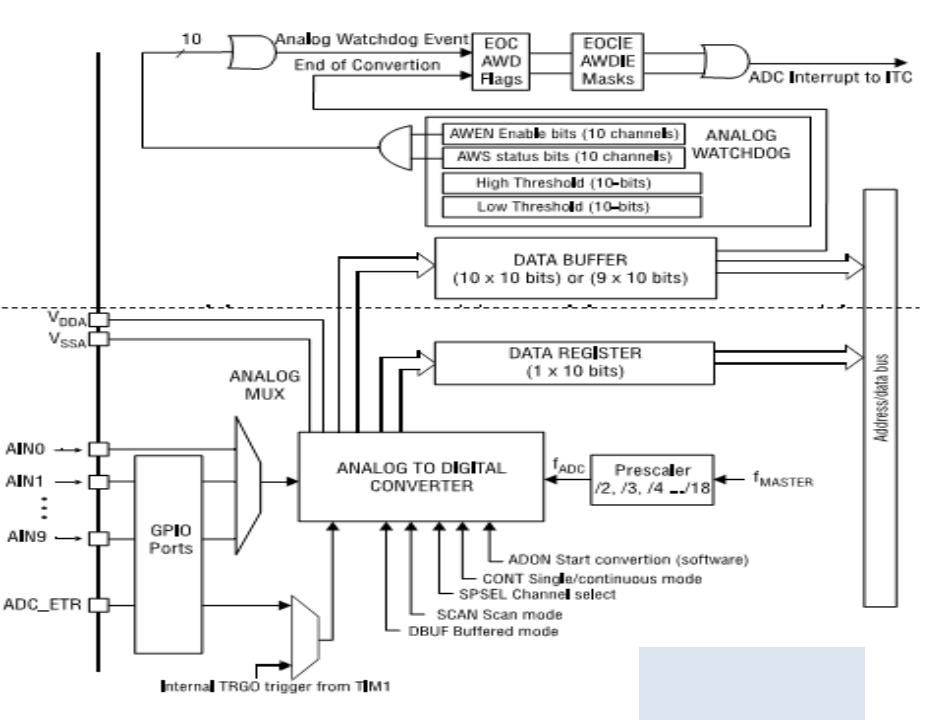

Характеристики АЦП:

•режимы однократного и непрерывного преобразования;

•делитель частоты преобразования от 2 до 18;

•возможность внешнего запуска преобразования от (ADC_ETR) или таймерного триггера (TRGO); функция сглаживания входных данных за счет усреднения последовательности измерений;

•прерывание по окончании преобразования;

•режим непрерывного преобразования с буферизацией;

•

•допустимый входной диапазон сигнала преобразования: VSSA, VIN, VDDA;

•режим сканирования для одиночного и непрерывного преобразования;

•аналоговый сторожевой таймер на нижний и верхний порог;

•прерывание по включению аналогового сторожевого таймера.

32-битные микроконтроллеры

Семейство STM32 ST Microelectronics

Семейство ARM Cortex - новое поколение процессоров

Микроконтроллеры 32-битовые производства Миландр

STM32

•Микроконтроллеры STM32 появились осенью 2007 года и сразу получили самую высокую оценку во многих авторитетных изданиях, а также в среде разработчиков встраиваемых приложений.

•Построенные на базе современного ядра ARM CORTEX-M3, микроконтроллеры STM32 обеспечивают сочетание высокой производительности, низкой потребляемой мощности и
