АЦП поддерживают прерывания при выходе результата 10/20 преобразования за пределы заданных пользователем нижней и верхней границ .
Оконный компаратор может использоваться для мониторинга выбранного регулярного или инжектированного канала, или же всех регулярных или инжектированных каналов.
Помимо мониторинга напряжения, функция оконного компаратора может использоваться в качестве детектора пересечения нуля

Конфигурирование и настройка АЦП 11/20

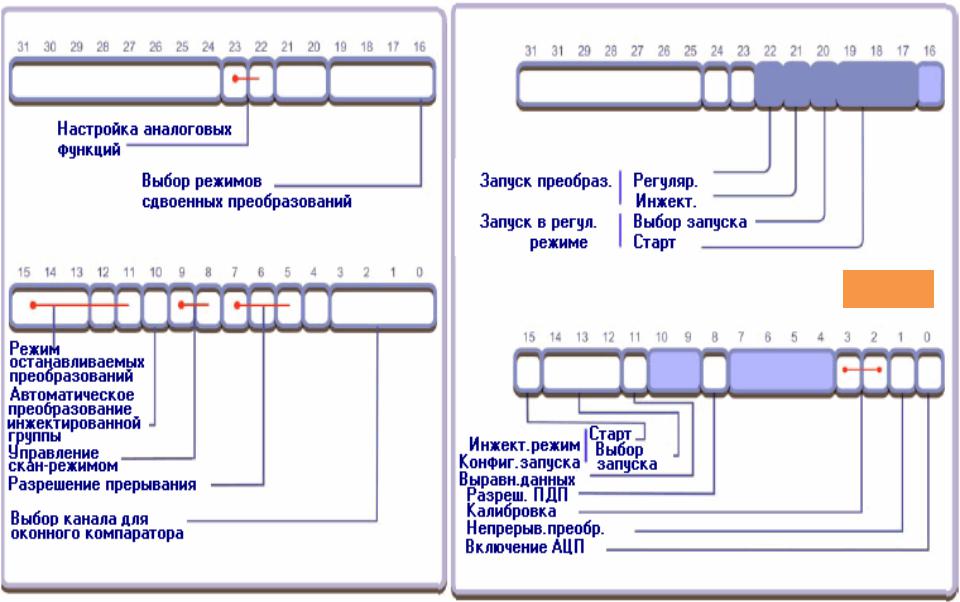

•Конфигурация работы АЦП осуществляется через регистры управления и статуса
•АЦП имеет блоки регистров для настройки: индивидуального времени преобразования, регулярных и инжектированных последовательностей преобразований, значений смещения для инжектированной группы и пороговых значений оконного компаратора.

12/20
Пример конфигурации преобразования одного канала с генерацией прерывания

В режимах сдвоенных
13/20 преобразований АЦП2 подчинен АЦП1,
обеспечивая поддержку восьми дополнительных режимов преобразования.
Режимы сдвоенных преобразований позволяют синхронизировать работу двух встроенных АЦП, предоставляя восемь дополнительных режимов

14/20

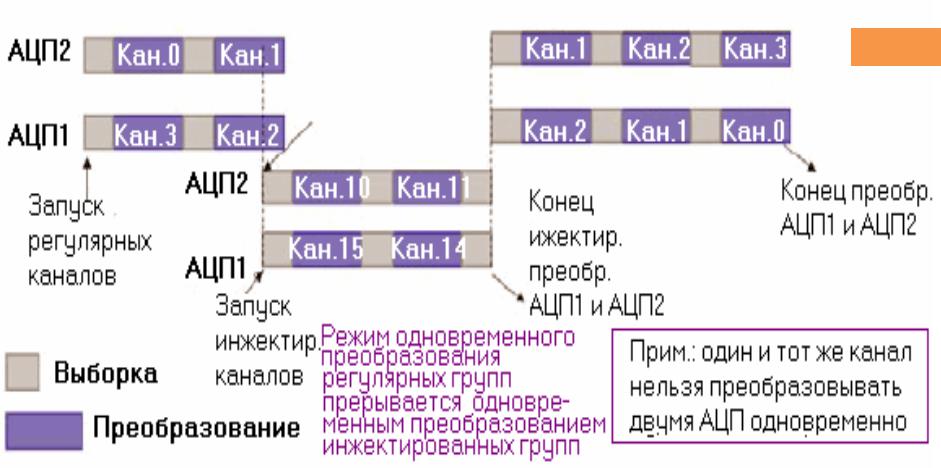

Комбинированный режим одновременного преобразования регулярных/инжектированных групп, полезен при необходимости одновременного измерения двух физический величин, например, ток и напряжение.

15/20
Комбинированный режим одновременного преобразования регулярных/инжектированных групп Данный режим предоставляет возможность
синхронизировать преобразование, как регулярных, так и инжектированных групп обоих АЦП.

Режимы быстрых и медленных
преобразований со смещением во времени16/20
синхронизируется работа регулярных групп обоих АЦП,
•здесь перед запуском преобразования АЦП1 вводится небольшая задержка. В режиме быстрого преобразования со смещением во времени эта задержка равна семи циклам синхронизации АЦП и исчисляется по отношению к моменту запуска преобразования АЦП2.
•В режиме медленных преобразований со смещением во времени задержка равна 14 циклам синхронизации АЦП. Каждый из этих режимов может использоваться для

17/20
Режимы быстрых и медленных преобразований со смещением во времени

18/20
В режиме поочередного запуска аппаратный запуск АЦП1 вначале приведет к запуску преобразований инжектированной группы АЦП1, а затем - к запуску преобразований инжектированной группы АЦП2.

19/20
Комбинирование режима одновременного преобразования регулярной группы и режима поочередного запуска

20/20
Комбинирование режима одновременного преобразования инжектированной группы и режима со смещением во времени
