Микроконтроллеры ф. STMicroelectronics
8-бит МК (ST6, ST7, UPSD, STM8)
16-бит МК (ST10)
32-бит МК (STM32 Cortex М3)

Особенности архитектуры
микроконтроллеров STM8
фирмы STMicroelectronics
Семейство STM8 состоит из семейств:
•STM8S – для промышленных
применений;
STM8A – для применений в автомобилях;
STM8L – энергосберегающее семейство.

3 семейства STM8
•STM8S – “стандартные” контроллеры общего применения, обычно 10 битная аналоговая периферия, среднее по современным стандартам энергопотребление. Диапазон питания – 2.95 – 5.5в
•STM8L – “low-power” контроллеры с низким потреблением, 12 битный аналог, улученная электромагнитная совместимость. Диапазон питания – 1.8-3.6в. По сравнению со стандартными контроллерами, тут добавляется некоторая периферии, в частности, DMA.
•STM8A – “автомобильные” – все сосредоточено на безопасности и CAN’е. Котроллеры выдерживают большие нагрузки на «ножки», чем обычные, работают при 145 градусах, Диапазон питания – 2.95 – 5.5в

Микроконтроллер STM8
•Это недорогие и надежные производительные МК с предназначенные для эффективной замены серий ST5, ST6, ST7 и ST9.
•Все компоненты данной архитектуры несут в себе принципиальные улучшения (в сравнении с МК ST7).
•24-битный программный счетчик, с помощью которого стало возможным адресовать 16- мегабайтное адресное пространство памяти с отображенными в него регистрами.
•Ускоренное выполнение большинства команд за счет трех стадийного
конвейера с раздельной внутренней 32-
разрядной шиной для выборки

Микроконтроллер STM8
•Совмещение в одном машинном цикле операций чтения и записи для команд, работающих с содержимым памяти.
•Всё это дает возможность получить производительность процессора до 20 MIPS при тактовой частоте 24 МГц.
•CPU (ядро микроконтроллера) содержит 6 внутренних регистров для эффективной манипуляции данными в 20 режимах адресации.
•РС (24 разрядный); индексные рег. X и Y (16 разр.); SP -указатель стека,

Регистры ядра STM8
7 |
|
Регистр СС |
|
7 |
|
0 |
|
||||||
|
|
|
|
|
|
||||||||
|
|
|
|
|
|||||||||
I1 |
H |
I0 N Z |
C |
|
Аккумулятор |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
15 |
|
|
|
0 |
|
|
8 |
7 |
|
|
|
Индексный |
|
|
|
|
0 |
|
|
|
|
|
|||||
|
|
XH |
|
|
|
|
XL |
|
|
||||
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
регистр Х |
||||
15 |
|
0 |
|
|
|
|
8 7 |
|
|
|
|
Индексный |
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
YL |
|
регистр Y |
|||
|
|
|
|
|
|
|
|
||||||
|
|
YH |
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
Указатель |
|
15 |
|
|
|
0 |
|
|
8 7 |
|
|
|
|
||
|
|
SP |
|
|
|
|
SPL |
|
стека SP |
||||
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
||||||
|
|
H |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Программный счетчик
23
PCE |
0 PCH |
PCL |

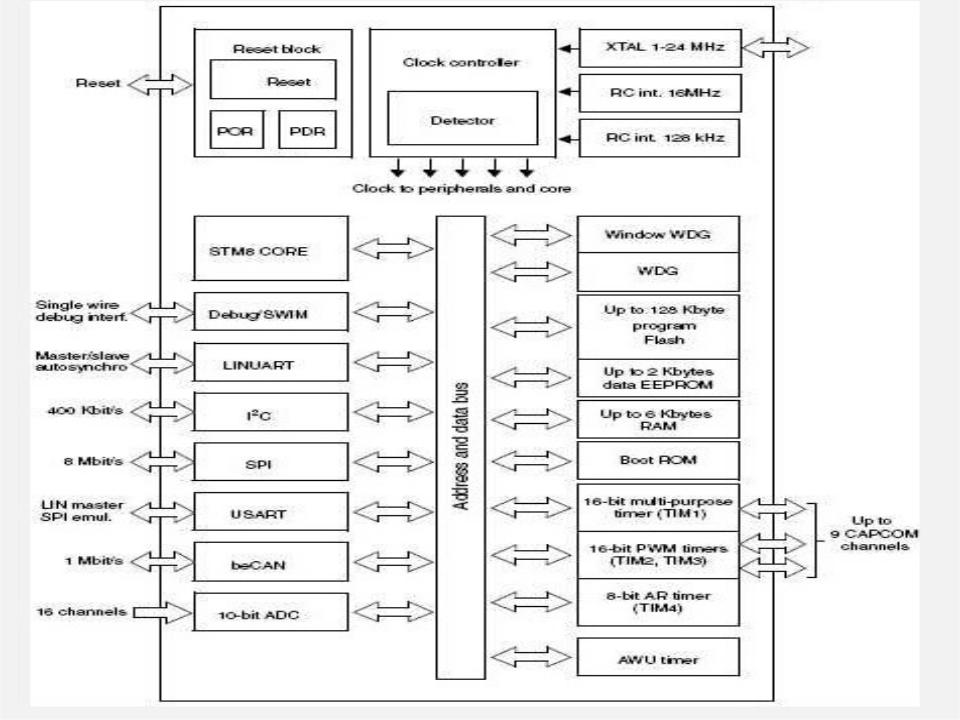

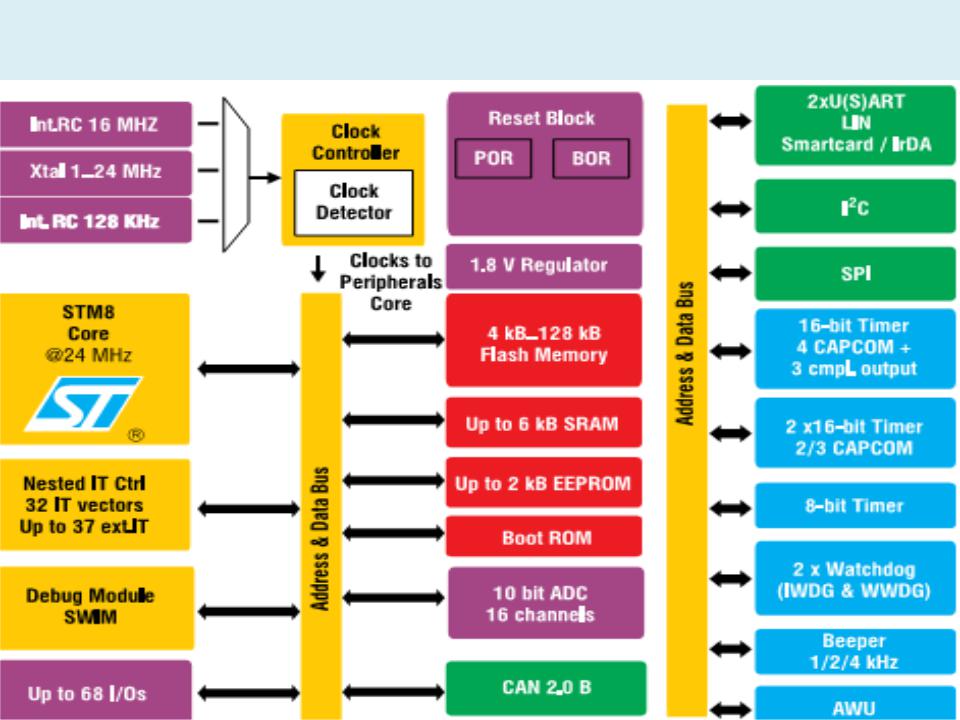

Архитектура микроконтроллеров STM8 |
(рис. 1) |

STM8
•Основной смысл увеличения адресного пространства – увеличение гибкости архитектуры для оптимального выбора разработчиком необходимых для решения конкретной задачи аппаратных средств, а также для повышения надежности их функционирования во взаимодействии с ПО.
•Поэтому каждая подсистема имеет множество регистров, режимов и настроек.
•Начиная с семейства STM8S, восьмибитные микроконтроллеры от STMicroelectronics получили возможность удобной отладки с помощью системы SWIM (Single Wire Interface Module) и Debug Module, который требует дополнительных программных ресурсов.

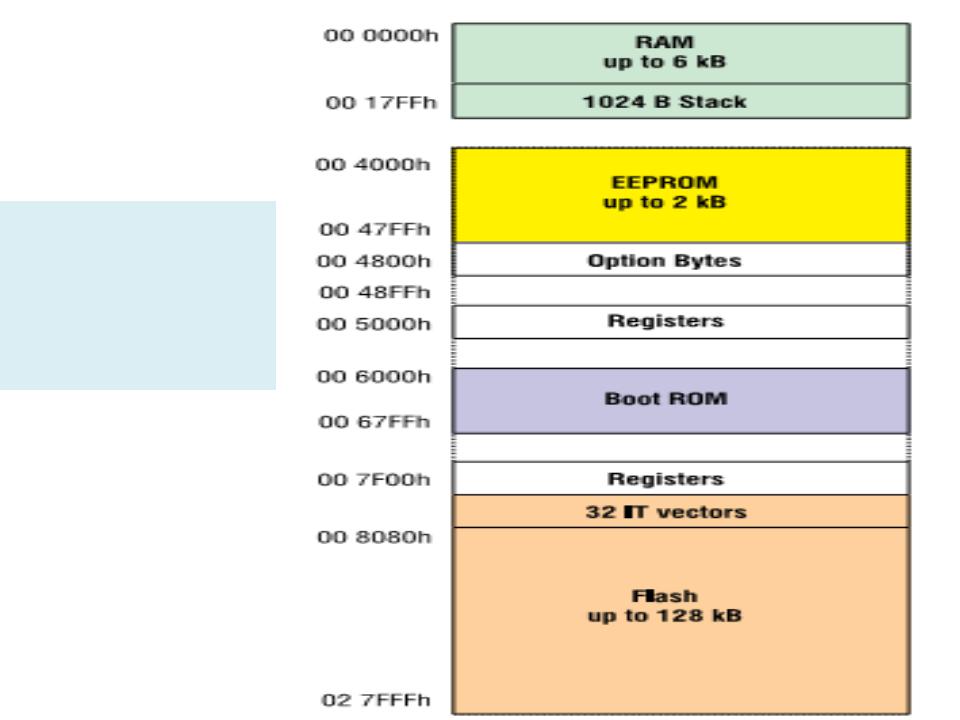

Адресное
пространств о памяти STM8
