Микроконтроллеры
Микроконтроллеры
корпорации
STMicroelectronics

•Корпорация STMicroelectronics (STM) один из всемирно признанных лидеров микроэлектроники, создана в 1987 году слиянием итальянской фирмы SGS Microelectronica и французской Thomson. Штаб квартира для работы в Европе находится в Женеве.
•STM входит в пятерку крупнейших полупроводниковых компаний (Intel, Samsung Elec., Toshiba Sem. и Texas Inst).
•Ассортимент STM продукции >3000 основных типов.
•8-р. МК занимают около 40% рынка микроэлектронных устройств, для
встраиваемых систем.

ST7Microelectronics и университеты
STM сотрудничает с университетами :
•Этап 1: сотрудничества организуется проведение курса по микроконтроллерам STM на базе университетов.
•Этап 2: создание дизайн-центра, группы экспертов, оказания консультаций, выполнение разработок.
•Этап 3: определение путей дальнейшего сотрудничества, выбора экспертов и тем для проектов и исследований.
•В УГТУ-УПИ начата реализация первого этапа.

Библиографический список |
1/2 |
|
•
•Документация корпорации STMicroelectronics: http:// www.st.com:
•1. ST7FLite2 datasheet.
•2. ST7-STVD7_IDE-10_Lessons.
•3. ST7-toolset_install first.
•4. ST7 2006_install-second.
•5. EXERCISE_ BOOK_15-06-06
•6. USER GUIDE_GETTING STARTED WITH ST7 TRANING BOARD
•7. Бабешко Е. В. Проектирование встроенных
систем на |
микроконтроллерах STMicroelectronics. /Е. |
|
В. Бабешко, А. В. Желтухин, В. А. Куланов [и др] ; |
А. |
|
под общей редакцией В. С. Харченко и |
||
А. Орехова. |
Украина. «ХАN», 2007. – 197 с. |
|

УМК «Микропроцессорные системы» |
|
по разделу микроконтроллеры изданы и |
2/2 |
содержатся в УМК: |
|
1.АРХИТЕКТУРА МИКРОКОНТРОЛЛЕРОВ ST7 : методические указания к лабораторному практикуму по дисциплинам «Микропроцессорные устройства систем управления» и «Микропроцессорные системы» /сост. В. П. Мокрецов, М. В. Морозов. Екатеринбург : УГТУ – УПИ, 2009. 62 с.
2.ИЗУЧЕНИЕ СИТЕМЫ КОМАНД МИКРОКОНТРОЛЛЕРОВ ST7 : методические указания к лабораторному практикуму /сост. В. П. Мокрецов. Екатеринбург: УГТУ – УПИ, 2009. 31 с.
3.ПРОГРАММИРОВАНИЕ МИКРОКОНТРОЛЛЕРОВ ST7: методические указания к лабораторному практикуму /сост. В. П. Мокрецов. Екатеринбург :


РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ "Training Board
ST7/ST5”
•Руководство является дополнением к обучающей программе "Learning and

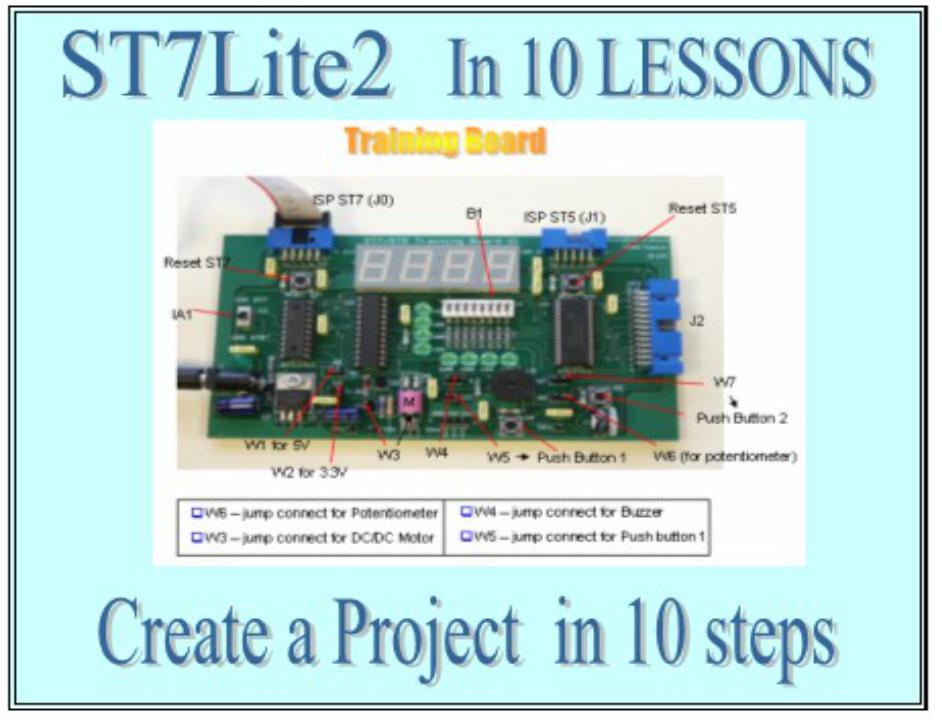

Programming ST7LITE2 in 10 Lessons”
•Этот документ, "Training Board ST7/ST5 " дает краткий обзор обучающих программ, в которых используется обучающая плата, ее особенности и конфигурация, а так же как руководство для установки автоматизированного рабочего места.

обзор обучающей программы
–1-ый шаг изучения: STVD7 версия 3 - без учебной платы

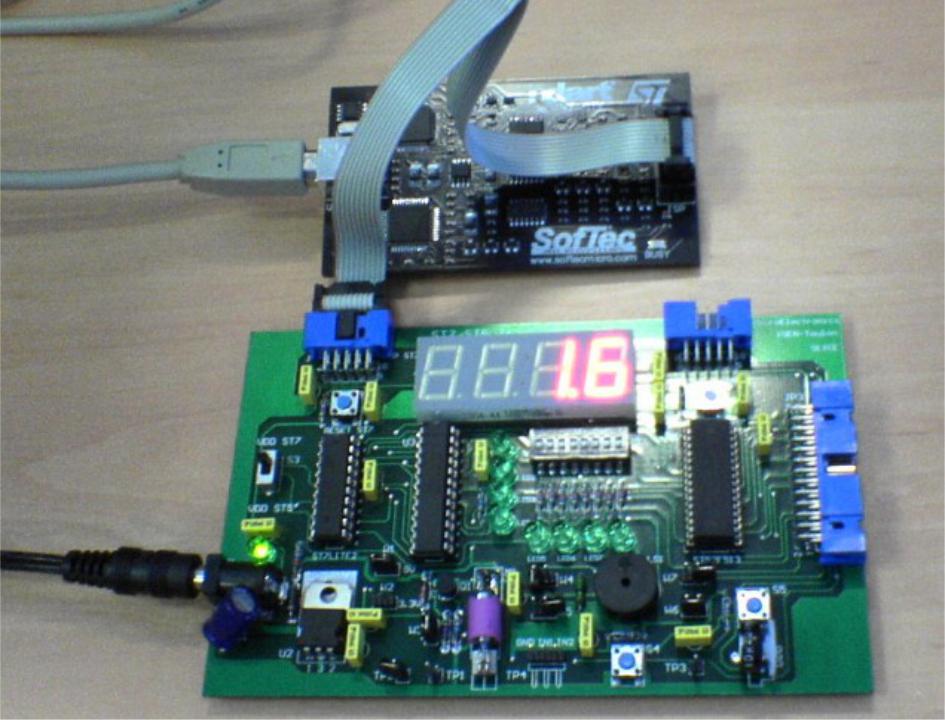

–2-ой шаг изучения: STVD7 версия 2- с inDART STX и учебной платой.
–Требования к аппаратному и ПО.
–Инструменты ПО.
–ST Website:
http://www.st.com/mcu

1-ый шаг изучения: STVD7 версия 3 - без учебной
платы
•Изучение 8-битного ядра MCU ST7, его основных внутренних регистров, RAM, ROM, особенностей способов адресации и программирования в кодах ассемблера.
•Главы в этой части документа описывают инструмент развития STVD7 IDE. Первая половина упражнений позволяет изучать STVD7 IDE и ассемблер, метод программирования, включая использование тренажера, который объединяет эту первую фазу изучения ST7Lite2.

2-ой шаг изучения: STVD7 версия 2- с inDART STX
и учебной платой.
Вторая секция включает упражнения:
-изучения особенностей 8-битового MCU,
-управления и программирования портов I/O,
-коммуникационный интерфейс SPI,
-8/12-bit авто перезагружаемые таймеры и AD конвертер.
-Управление маскируемые и немаскируемые IRQ. и др..
-Это основано на использовании устройства inDART STX, которое связывает PC с и учебную плату.
