6. Пространственное размещение производственного проц 6.3. Планировка производственных помещений

В процессе работы над планировкой устанавливаются: окончательное взаимное расположение технологических участков и вспомогательных служб цеха, способы транспортировки материалов, полуфабрикатов и готовой продукции, места размещения участков контроля, а также хранения полуфабрикатов. Расположение грузовых лифтов в многоэтажных зданиях зависит от схемы производственного процесса и расстановки оборудования. Вблизи них должны выделяться площадки для хранения материалов и полуфабрикатов, транспортируемых с этажа на этаж. Однако в соответствии с противопожарными нормами лифты должны находиться на значительных расстояниях от лестничных клеток, так как скопление грузов у подъемников может затруднить быструю эвакуацию людей в случае пожара.

По данным планировки составляется задание на строительное проектирование и разработку инженерного обеспечения производственного процесса.

6. Пространственное размещение производственного проц 6.3. Планировка производственных помещений

Результатом работы над планировкой являются технологические планы, разрезы и рабочие чертежи. Технологический план цеха представляет собой сечение этажа, на котором расположен цех, горизонтальной плоскостью на уровне оконных и дверных проемов. На нем показывают разбивочные оси с маркировкой, стены, перегородки и колонны, основное оборудование и рабочие места, стационарное транспортное оборудование, транспортные маршруты, лифты, лестничные клетки.

Разрезы цеха выполняют по местам установки крупногабаритного оборудования и по трассам сложных транспортных и инженерных сооружений. Рабочие чертежи отличаются от технологических планов тем, что на них показывают все оборудование, производственную мебель и инвентарь, причем указываются необходимые местные отсосы и точки подвода к оборудованию энергоносителей, воды, сжатого воздуха и т.д. Точное расположение каждой единицы оборудования и точек подвода определяют «привязкой»,ПРОЕКТИРОВАНИЕт.е. указаниемПОЛИГРАФИЧЕСКОГОих расстояний (в продольном и42 поперечномПРОИЗВОДСТВАнаправлениях) до осей ближайших колонн или

6. Пространственное размещение производственного проц

6.3. Планировка производственных помещений

На основании рабочих чертежей выполняется монтаж технологического и стационарного транспортного оборудования, монтируются магистральные водопроводы, системы канализации, вентиляции, кондиционирования воздуха, местного и общего искусственного освещения, инженерные сети, устанавливаются фундаменты и разгрузочные плиты под оборудование, выполняются проемы в стенах и перекрытиях, устанавливаются перегородки и т.д.

Размещение основного и вспомогательного оборудования на площадях цехов и участков, называемое топологией производства, — важный этап проектирования нового и реконструкции существующего производства. На этом этапе происходит формирование материальных связей, на базе которых в дальнейшем проектируют информационные и энергетические потоки. При функционировании действующего производства целесообразно при смене номенклатуры выпускаемой продукции изменить топологию производства, предусматривая дополнительные

капитальные затраты, которые в дальнейшем окупятся за

ПРОЕКТИРОВАНИЕ ПОЛИГРАФИЧЕСКОГО 43

счет сокращения затрат на транспортировку, повышение

ПРОИЗВОДСТВА

гибкости производства, оперативности управления и т.п.

6. Пространственное размещение производственного проц

6.3. Планировка производственных помещений

Задачи формирования системы материальных потоков

при синтезе топологии производственной системы требуют значительного времени на их решение. В качестве критерия для оценки оптимальности выполнения синтеза топологии принимают мощность материального потока. Оптимизация по этому критерию позволит сократить количество транспортных средств и транспортных рабочих, повысить мобильность производственной системы, коэффициент использования основного оборудования, уменьшить

амортизационные отчисления и эксплуатационныеn затраты.

Критерий мощности грузопотокаWопределяютQi lпоi (тформуле/ год)

ПРОИЗВОДСТВА

перемещаются полуфабрикаты, м.

6. Пространственное размещение производственного проц 6.3. Планировка производственных помещений

Технологическое оборудование должно размещаться в цехах с соблюдением норм технологического проектирования. При проектировании структуры установочных мест следует учесть, что возможны два варианта размещения основного оборудования: линейный и круговой.

Наиболее удобное и распространенное расположение основного оборудования — вдоль транспортной трассы. Поперечное расположение применяют в том случае, когда может быть достигнуто лучшее использование площади или когда при продольном расположении получаются слишком длинные линии. Под углом к транспортной трассе основное оборудование располагают в том случае, когда длина оборудования значительно превышает его ширину, например для печатных машин.

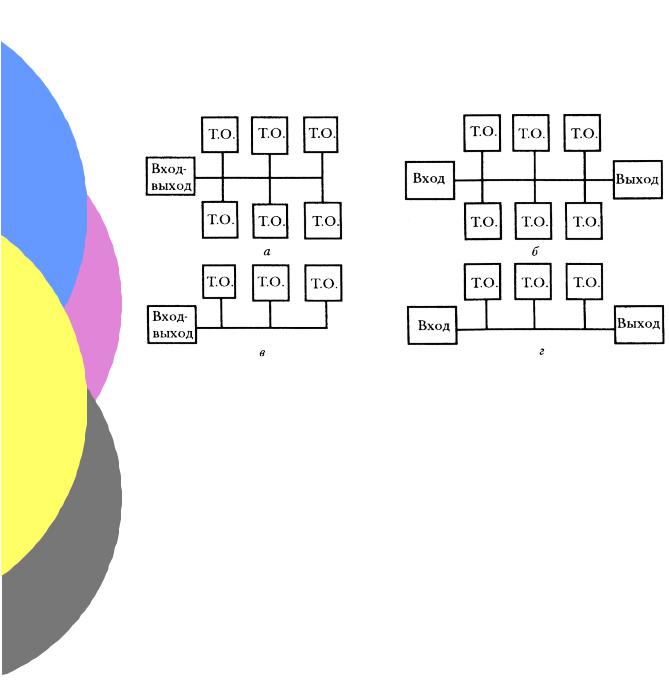

Типовые схемы установочных мест при линейном расположении технологического оборудования (Т.О.) приведены на рисунке:

6. Пространственное размещение производственного проц

6.3. Планировка производственных помещений

При линейном принципе формирования производственного участка задача размещения основного оборудования упрощается, так как его расставляют по ходу технологического процесса изготовления

Оптимальное значение мощности грузопотокаизделийдостигается. при двустороннем расположении оборудования вдоль

транспортной трассы (а, б). Схемы, приведенные на рис. в, г, используют в стесненных условиях, чаще всего при реконструкции производства, а также при применении крупногабаритного оборудования.

При совмещении входа и выхода с участка сокращаются холостые пробеги межоперационного транспорта (а, в), и такие схемы используют при незначительных грузопотоках

(не более 3 тыс. т/год), при больших грузопотоках

ПРОЕКТИРОВАНИЕ ПОЛИГРАФИЧЕСКОГО

используют схемы с раздельными входом и выходом (б, г). 47 ПРОИЗВОДСТВА

6. Пространственное размещение производственного проц 6.4. Принципы проектирования цехов и участков

При проектировании цехов и участков важным этапом является выбор принципа их формирования. Выбор зависит от сложности продукции, программы выпуска и режима работы производства. Существует три основных принципа формирования производственных цехов и участков:

предметный, технологический и линейный.

С расширением номенклатуры изготавливаемой полиграфической продукции становится целесообразным использовать общность технологических маршрутов и формировать производственные подразделения, используя предметный принцип (например, газетный, печатный, брошюровочный цехи и т.д.). Формирование участков по этому принципу производится в зависимости от конструктивного вида продукции (например, крышкоделательный, отделочный участок и т.д.). Основным преимуществом данного принципа являются короткие материальные потоки и упрощение структуры управления производством.

6. Пространственное размещение производственного проц 6.4. Принципы проектирования цехов и участков

Технологический принцип формирования производственных подразделений характеризуется выполнением однотипных операций технологического процесса и использованием однотипного оборудования. Этот принцип реализуется путем организации специальных цехов и создания участков в зависимости от вида выполняемой операции (например, формный участок, участок подготовки бумаги и т.д.). К преимуществам данного принципа можно отнести: единство системы управления при выполнении работ, единый уровень требований к качеству полуфабрикатов, упрощение структуры управления. При последовательном выполнении операций технологического процесса используется линейный принцип организации производства. Обычно он реализуется в виде автоматических поточных линий.
