5. Суммирующий интегратор

Количество входов интегратора не обязательно равно одному. Схема суммирующего интегратора с nвходами показана на рис.9.Из рисунка видно, что , так что

. (4)

При имеем.

Проинтегрировав это равенство, получим

^. (5)

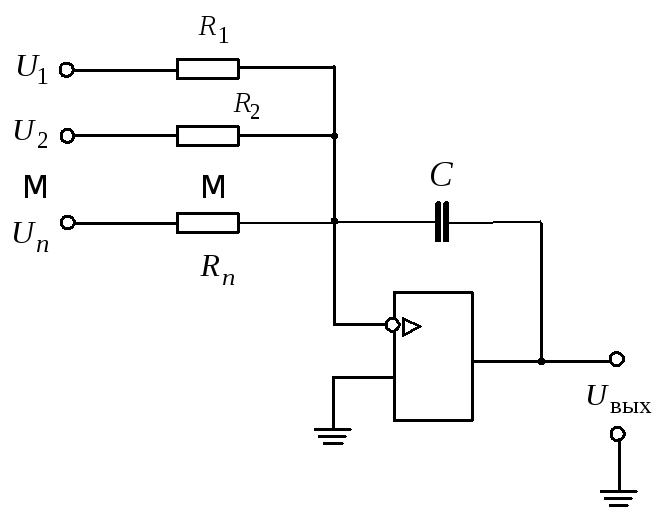

Рис. 9.Суммирующий интегратор

6. Интегратор-усилитель

Если последовательно с конденсатором обратной связи включить сопротивление (рис. 10),то выходное напряжение окажется линейной функцией входного напряжения и интеграла по времени от входного напряжения. Такая схема фактически объединяет интегратор и усилитель. Напряжение на ее выходе имеет вид

^. (6)

Как и предыдущая схема, интегратор-усилитель может иметь более одного входа.

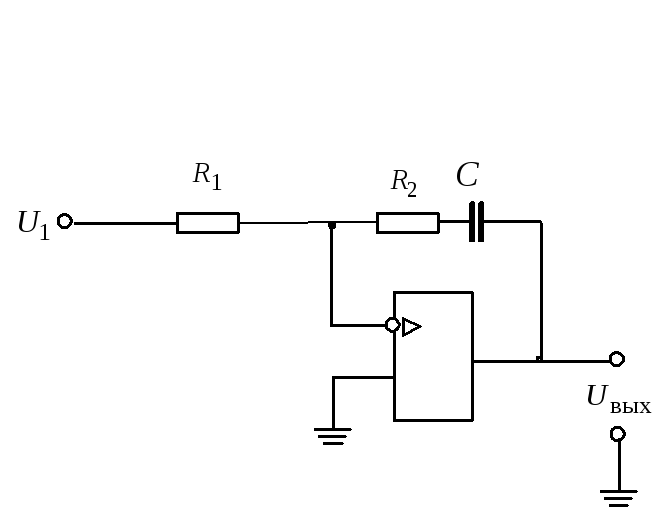

Рис. 10. Интегратор-усилитель

7. Разностный интегратор

Разностный интегратор формирует интеграл по времени от разности двух сигналов (рис. 11). Выходное напряжение имеет вид

(7)

Рис. 11.Разностный интегратор
